交换机堆叠与集群

1.堆叠、集群简介

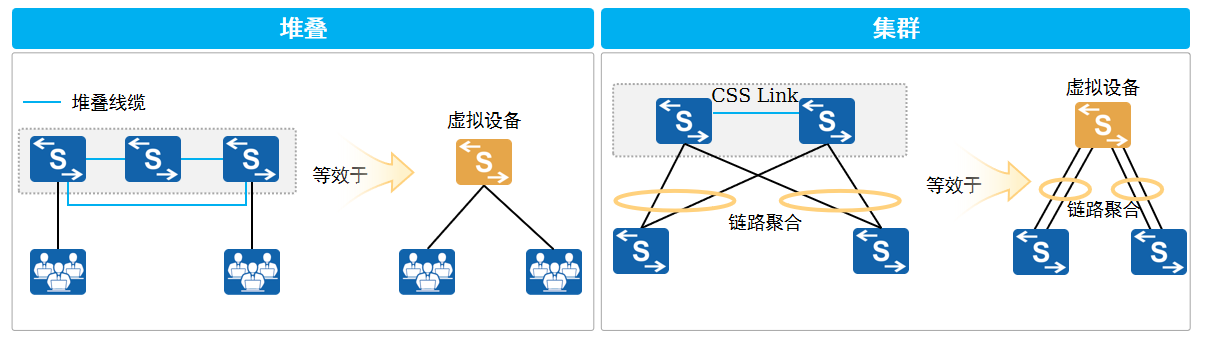

 A.堆叠（iStack），将多台支持堆叠特性的交换机通过堆叠线缆连接在一起，从逻辑上虚拟成一台交换设备，作为一个整体参与数据转发
 B.集群（Cluster Switch System，CSS），将两台支持集群特性的交换机设备组合在一起，从逻辑上虚拟成一台交换设备
 C.集群只支持两台设备，一般高端框式交换机支持CSS、盒式设备支持iStack
 D.通过使用堆叠、集群技术结合链路聚合技术可以简单构建高可靠、无环的园区网络

 


2.堆叠、集群架构
 A.使用堆叠、集群技术将独立的交换机虚拟化成一台逻辑的交换机，一般接入、汇聚层盒式交换机采用堆叠技术，汇聚、核心层交换机采用集群技术
 B.在逻辑交换机之间使用链路聚合技术，无需部署STP、VRRP实现高可靠性

3.堆叠基本概念

 

3.1堆叠系统中所有的单台交换机都称为成员交换机，按照功能不同，可以分为三种角色：

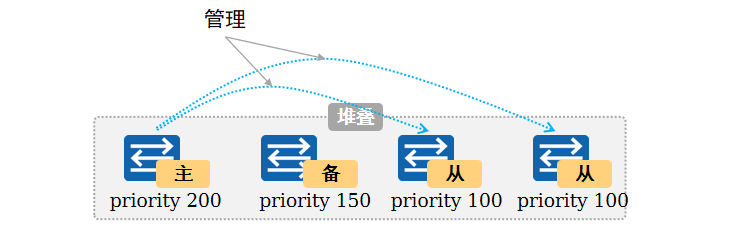

 主交换机（Master）：主交换机负责管理整个堆叠。堆叠系统中只有一台主交换机。
 备交换机（Standby）：备交换机是主交换机的备份交换机。堆叠系统中只有一台备交换机。当主交换机故障时，备交换机会接替原主交换机的所有业务。
 从交换机（Slave）：从交换机用于业务转发，堆叠系统中可以有多台从交换机。从交换机数量越多，堆叠系统的转发带宽越大。除主交换机和备交换机外，堆叠中 其他所有的成员交换机都是从交换机。当备交换机不可用时，从交换机承担备交换机的角色
 堆叠优先级：堆叠优先级是成员交换机的一个属性，主要用于角色选举过程中确定成员交换机的角色，优先级值越大表示优先级越高，优先级越高当选为主交换机  的可能性越大
3.2.堆叠系统组建过程
 物理连接 - 主交换机选举 - 拓扑收集和备交换机选举 - 软件和配置同步
3.3.堆叠方式
 A.堆叠卡堆叠:使用专用的堆叠插卡或者交换机自身集成的堆叠插卡，使用专用的堆叠线缆进行堆叠
 B.业务口堆叠:交换机之间使用逻辑堆叠接口（stack-port）相连，可使用普通线缆网线、光纤或者专用堆叠线缆连接物理成员端口
3.4 MAD检测
 A.多主检测MAD（Multi-Active Detection）：一种检测和处理堆叠分裂的协议，链路故障导致堆叠系统分裂后，MAD可以实现堆叠分裂的检测、冲突处理和故障恢复，降低堆叠分裂对业务的影响
 B.MAD检测方式有两种：直连检测方式和代理检测方式。在同一个堆叠系统中，两种检测方式互斥，不可以同时配置

4.集群介绍
4.1 集群交换机系统CSS（Cluster Switch System），又称为集群，是指将两台支持集群特性的交换机设备组合在一起，从逻辑上虚拟成一台交换设备
4.2 CSS与iStack的区别在于，一般框式交换机堆叠称为CSS，盒式交换机称为堆叠，堆叠与集群两者只是叫法和实现有些差异，但是功能是一样的
4.3 集群中的单台交换机称为集群成员交换机，按照功能不同，可以分为两种角色：
 A.主交换机（Master）：主交换机，即Master，负责管理整个集群。
 B.备交换机（Standby）：备交换机，即Standby，是主交换机的备份交换机
4.4 两台交换机使用集群线缆连接好，分别使能集群功能并完成配置后重启，集群系统会自动建立
