VRRP原理与配置

1.前言
VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议）既能够实现网关的备份，又能解决多个网关之间互相冲突的问题，从而提高网络可靠性

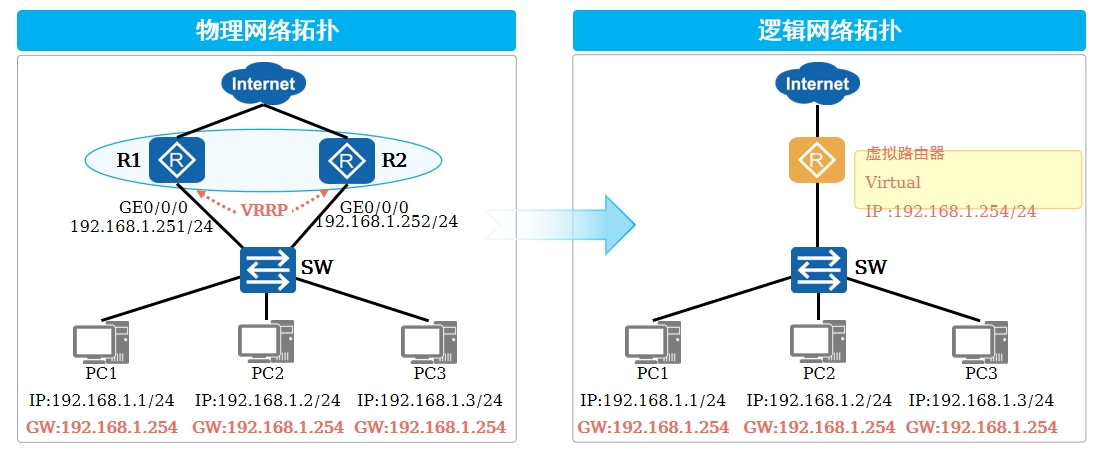

通过把几台路由设备联合组成一台虚拟的“路由设备”，使用一定的机制保证当主机的下一跳路由设备出现故障时，及时将业务切换到备份路由设备，从而保持通讯的连续性和可靠性

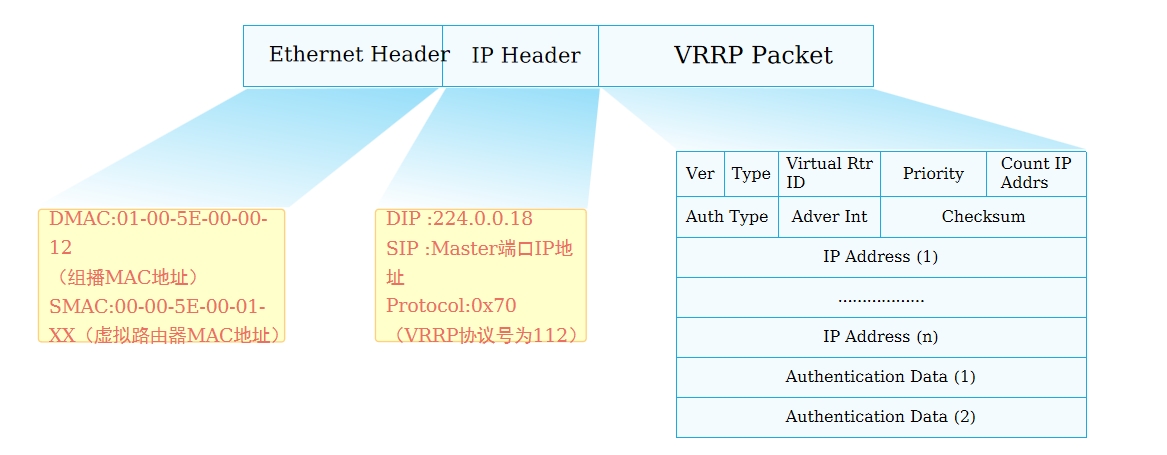

2.VRRP报文格式
VRRP只有一种报文，即Advertisement报文，基于组播方式发送，因此只能在同一个广播域传递。 Advertisement报文的目的组播地址为224.0.0.18



3.VRRP定时器
在VRRP协议工作过程中，VRRP定义了两个定时器：
ADVER_INTERVAL定时器：Master发送VRRP通告报文时间周期，缺省值为1秒。
MASTER_DOWN定时器：Backup设备监听该定时器超时后，会变为Master状态。MASTER_DOWN定时器计算公式如下：
MASTER_DOWN =（3* ADVER_INTERVAL）+ Skew_time（偏移时间）
其中，Skew_Time=（256–Priority）/256

4.VRRP状态机
VRRP协议状态机有三种状态：Initialize（初始状态）、Master（活动状态）、Backup（备份状态）。

5.VRRP主备选举
R1的接口VRRP优先级为200，R2的接口VRRP优先级为100，两台设备完成初始化后首先切换至Backup状态。
R1与R2根据各自MASTER_DOWN定时器超时时间由Backup切换到Master状态，所以R1比R2更快切换至Master状态。
R1和R2通过相互发送VRRP报文进行Master选举，优先级高的被选举为Master设备，因此R1被选为Master路由器 。
R1被选举为Master路由器后，立即发送免费ARP报文将虚拟MAC地址通告给与它连接的设备和主机

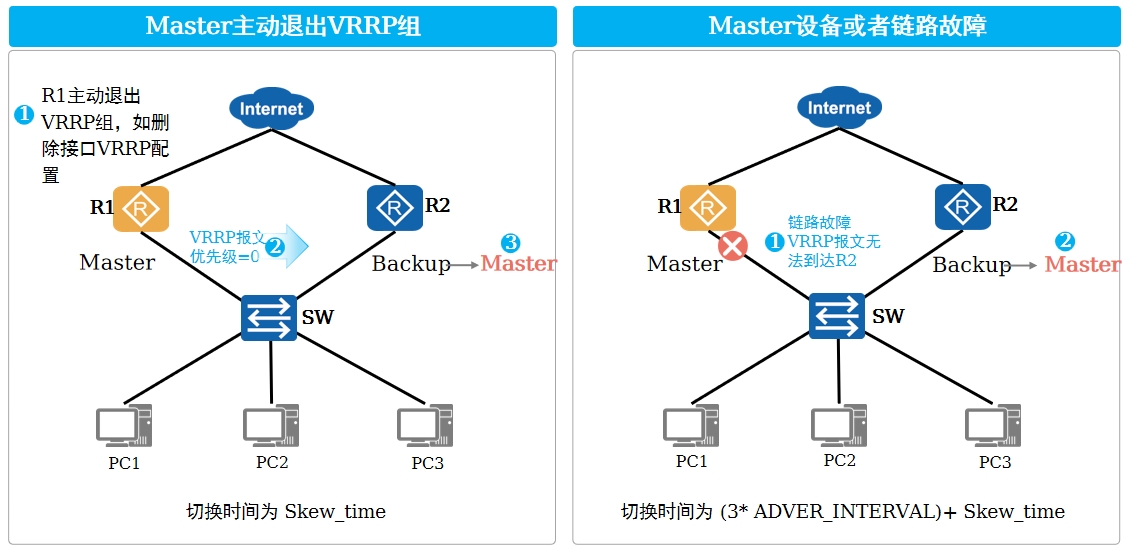

6.VRRP主备切换
VRRP抢占模式（Preempt Mode） ：

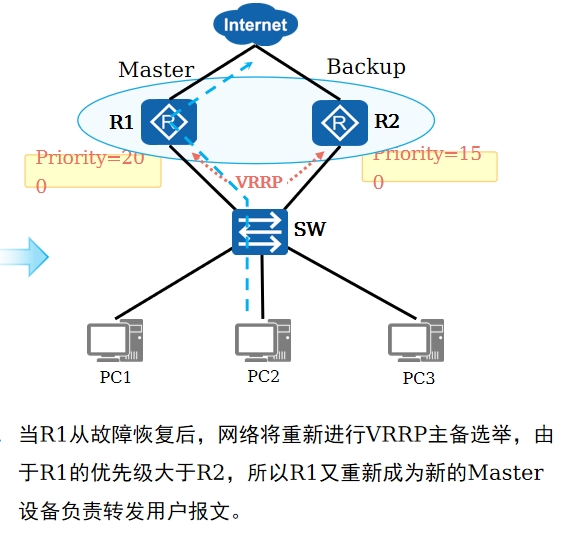

抢占模式（默认激活）：如果Backup路由器激活了抢占功能，那么当它发现Master路由器的优先级比自己更低时，它将立即切换至Master状态，成为新的Master路由器
非抢占模式：如果Backup路由器没有激活抢占功能，那么即使它发现Master路由器的优先级比自己更低，也只能依然保持Backup状态，直到Master路由器失效。





7.VRRP与BFD联动
通过配置VRRP与BFD联动，当Backup设备通过BFD感知故障发生之后，不再等待Master_Down_Timer计时器超时而会在BFD检测周期结束后立即切换VRRP状态，此时可以实现毫秒级的主备切换

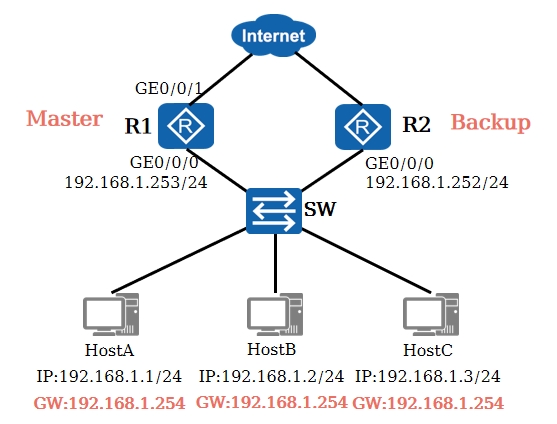

8.VRRP基础配置实例


配置要求：
R1与R2组成一个VRRP备份组，其中R1为Master，R2为Backup；
Master设备故障恢复时采用抢占模式，抢占延时10秒；
Master设备监视上行接口状态实现VRRP主备自动切换。
R1配置如下:
[R1] interface GigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0] ip address 192.168.1.253 24
[R1-GigabitEthernet0/0/0] vrrp vrid 1 virtual-ip 192.168.1.254
[R1-GigabitEthernet0/0/0] vrrp vrid 1 priority 120
[R1-GigabitEthernet0/0/0] vrrp vrid 1 preempt-mode timer delay 10
[R1-GigabitEthernet0/0/0] vrrp vrid 1 track interface GigabitEthernet0/0/1 reduced 30
R2配置如下:
[R2] interface GigabitEthernet0/0/0
[R2-GigabitEthernet0/0/0] ip address 192.168.1.252 24
[R2-GigabitEthernet0/0/0] vrrp vrid 1 virtual-ip 192.168.1.254
[R2-GigabitEthernet0/0/0] vrrp vrid 1 priority 110
