08 MPLS L3VPN跨域

1.域内MPLS VPN工作原理

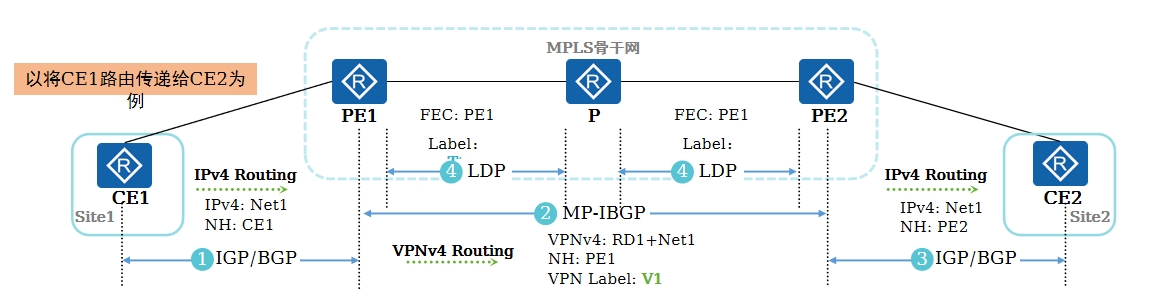

1.1 路由传递及标签分配
CE1与PE1之间运行IGP/BGP交互路由信息（IPv4路由）。
PE1收到CE1的路由后，将其转化为VPNv4路由，并通过MP-IBGP发送给PE2，同时分配VPN标签V1。
PE2收到VPNv4路由后，将其转化为IPv4路由，并通过IGP/BGP发送给CE2。
MPLS骨干网内部PE及P设备之间运行LDP协议，用于分配隧道标签。假设PE1、P为PE1分配的标签分别为T1、T2。
 
 

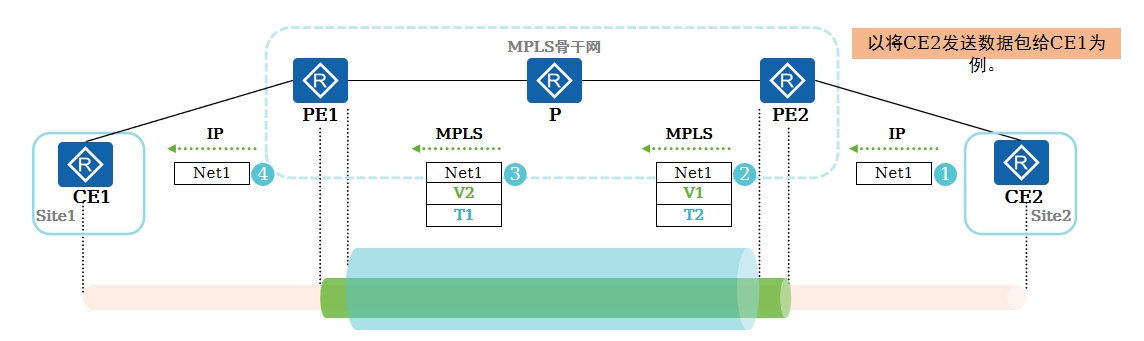

1.2 数据转发
CE2发送一个目的地址为Net1的IPv4报文。
PE2收到报文后进行MPLS标签的封装，先封装VPN标签V1，再封装外层标签T2，然后将此报文发送给P。
P进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。
PE1收到后去掉所有标签，将IPv4报文转发给CE1。
 
 

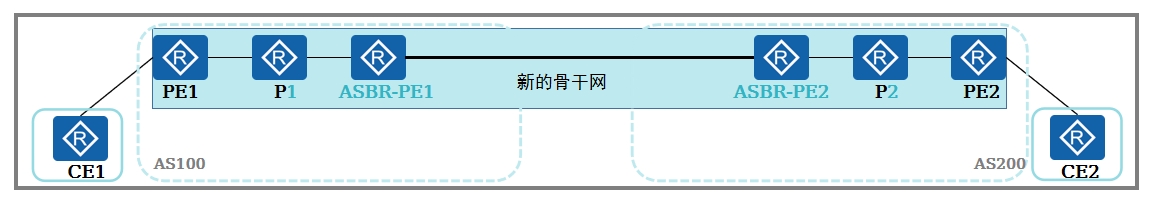

2.MPLS VPN跨域产生的问题
相比于域内MPLS VPN，跨域场景下VPN的工作原理不变，但是因为跨越了不同的AS，产生了以下问题：
AS之间不会运行LDP协议，因此AS之间无法建立外层隧道。
PE之间没有运行IGP协议，缺省情况下无法建立BGP邻居关系，进而无法直接传递VPNv4路由。

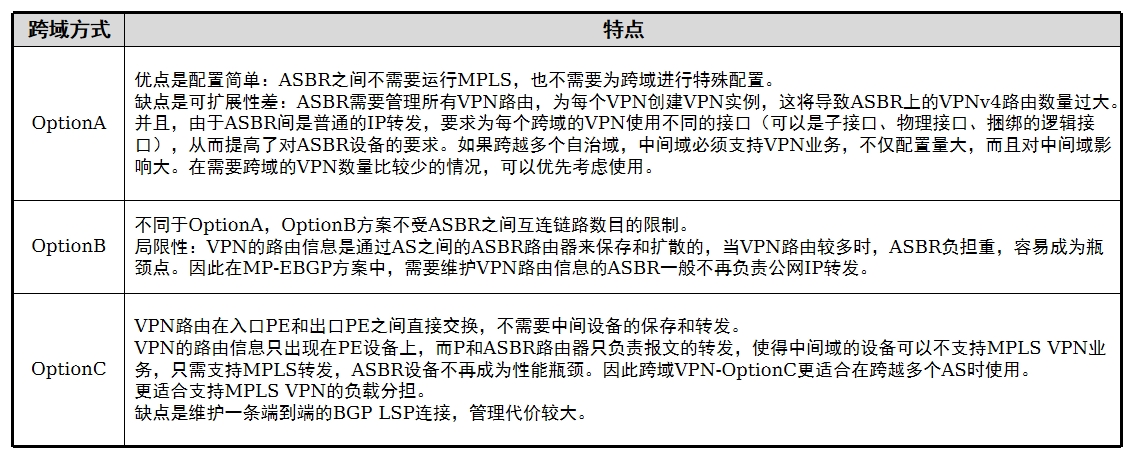

针对以上问题可以有以下几种解决思路：
OPTION A:ASBR之间交换IPv4路由，采用IPv4数据包转发数据。该方式易于理解。
OPTION B:ASBR之间交换VPNv4路由，采用携带一层MPLS标签的方式转发数据包。
OPTION C:PE之间交换VPNv4路由，采用携带多层MPLS标签的方式转发数据包。
 
 

跨域VPN-OptionA（Inter-Provider Backbones Option A）方式：
需要跨域的VPN在ASBR间通过专用的接口管理自己的VPN路由，也称为VRF-to-VRF；
配置简单，ASBR之间不需要运行MPLS。
跨域VPN-OptionB（Inter-Provider Backbones Option B）方式：
ASBR间通过MP-EBGP发布标签VPNv4路由，也称为EBGP redistribution of labeled VPNv4 routes；
不需要针对每个VPN创建不同接口。
跨域VPN-OptionC（Inter-Provider Backbones Option C）方式：
PE或RR间通过Multi-hop MP-EBGP发布标签VPNv4路由，也称为Multihop EBGP redistribution of labeled VPNv4 routes；
ASBR不维护或发布VPNv4路由，配置较为复杂

3.OptionA概述
跨域VPN-OptionA是基本BGP/MPLS IP VPN在跨域环境下的应用，ASBR之间不需要运行MPLS，也不需要为跨域进行特殊配置。这种方式下，两个AS的边界路由器ASBR直接相连，ASBR同时也是各自所在自治系统的PE。两个ASBR都把对端ASBR看作自己的CE设备，通过EBGP对等体关系向对端发布IPv4路由。
两台ASBR-PE之间用多个物理接口(或子接口)互连，每个接口关联一个VPN，每个ASBR-PE都把对端当成CE。因此，ASBR-PE相连的接口需要绑定VRF，并通过EBGP邻居关系把VPNv4路由转变成普通IPv4路由从一个AS传递到另一个AS。因此，两个ASBR相连，但不需要启用MPLS
3.1.控制平面

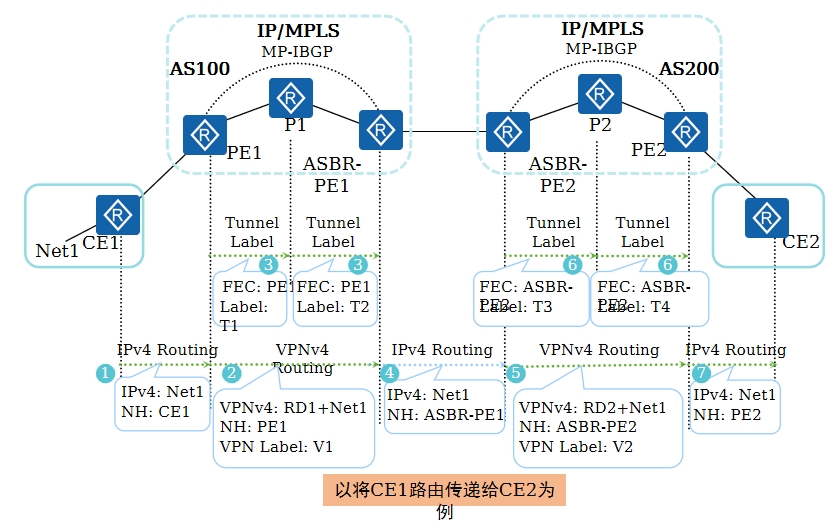

CE1通告IPv4路由给PE1，路由的下一跳为CE1。
PE1将IPv4路由转化为VPNv4路由发送给ASBR-PE1，并且设置下一跳为PE1，分配VPN标签V1。
PE1、P1分别为去往PE1的路由分配隧道标签T1、T2。
ASBR-PE1将VPNv4路由转化为IPv4路由发送给ASBR-PE2,并且设置下一跳为ASBR-PE1。
ASBR-PE2将IPv4路由转化为VPNv4路由发送给PE2，并且设置下一跳为ASBR-PE2，分配VPN标签V2。
ASBR-PE2、P2分别为去往ASBR-PE2的路由分配隧道标签T3、T4。
PE2将VPNv4路由转变为IPv4路由，通告给CE2，并且设置下一跳为PE2。
 
 


3.2.OptionA转发平面
CE2发送一个目的地为Net1的IP报文给PE2。
PE2收到IP报文后，先封装VPN标签V2，再封装外层标签T4，然后将此报文发送给P2。
P2把外层标签T4换成T3，然后将此报文发送给ASBR-PE2。
ASBR-PE2去掉所有标签，将IP报文转发给ASBR-PE1。
ASBR-PE1收到IP报文后先封装VPN标签V1，再封装外层标签T2，然后将此报文发送给P1。
P1进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。
PE1收到后去掉所有标签，将IP报文转发给CE1。
 
 


4.OptionB概述

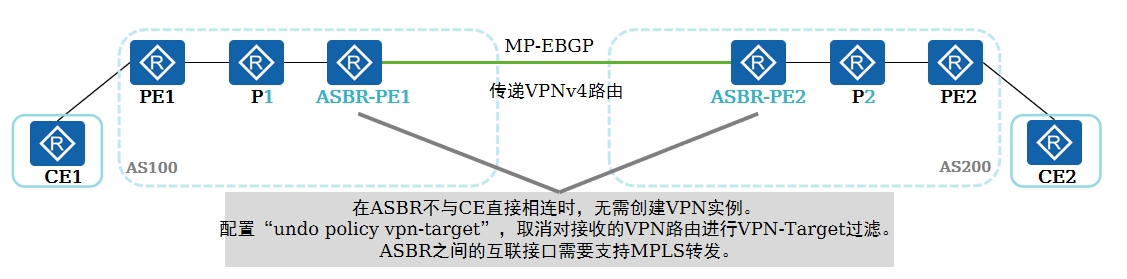

相比于OptionA，OptionB无需在ASBR-PE创建VPN实例，无需绑定任何接口。
在OptionB方式中，两个ASBR通过MP-EBGP交换它们从各自AS的PE设备接收的VPNv4路由。
缺省情况下，PE上只保存与本地VPN实例的VPN Target相匹配的VPN路由。因此，可以在ASBR上配置不做RT过滤来传递路由。
网络规模较大时，可部署RR设备，专门负责客户侧VPN路由的传递。
 
 

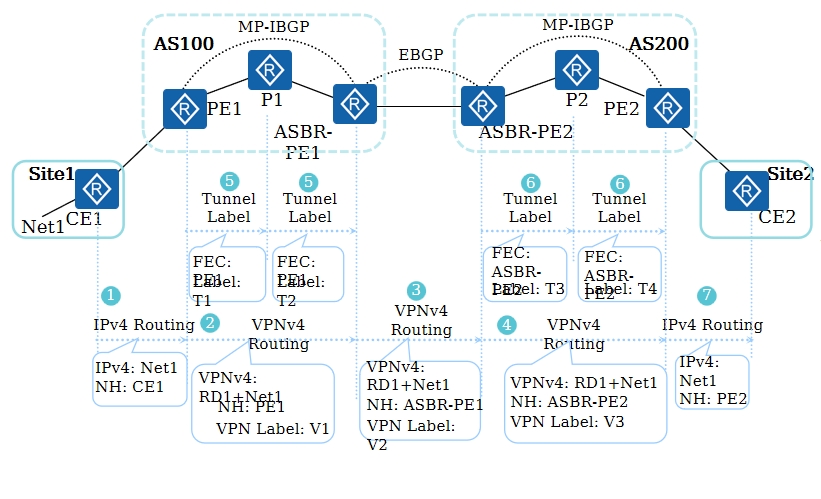

4.1.OptionB控制平面：无RR场景
CE1通告IPv4路由给PE1。
PE1将IPv4路由转化为VPNv4路由发送给ASBR-PE1，并且设置下一跳为PE1，分配VPN标签V1。
ASBR-PE1通过MP-EBGP将Net1的VPNv4路由通告给ASBR-PE2，将下一跳改为ASBR-PE1，并重新分配一个VPN标签V2。
ASBR-PE2将Net1的VPNv4路由通过MP-IBGP通告给PE2，将下一跳指向自己，并重新分配一个VPN标签V3。
PE1、P1分别为去往PE1的路由分配隧道标签T1、T2。
ASBR-PE2、P2分别为去往ASBR-PE2的路由分配隧道标签T3、T4。
PE2将VPNv4路由转变为IPv4路由，通告给CE2，并且设置下一跳为PE2。
 
 

4.2.OptionB控制平面：带RR场景
当VPN实例数量较多时，可以部署专门的RR设备。如图，AS内的PE和ASBR设备只与RR设备建立MP-BGP邻居关系，由RR负责路由的反射传递，PE和ASBR之间无需建立BGP邻居。
RR只负责控制平面的VPNv4路由传递，数据转发时，流量不经过RR。
 
 

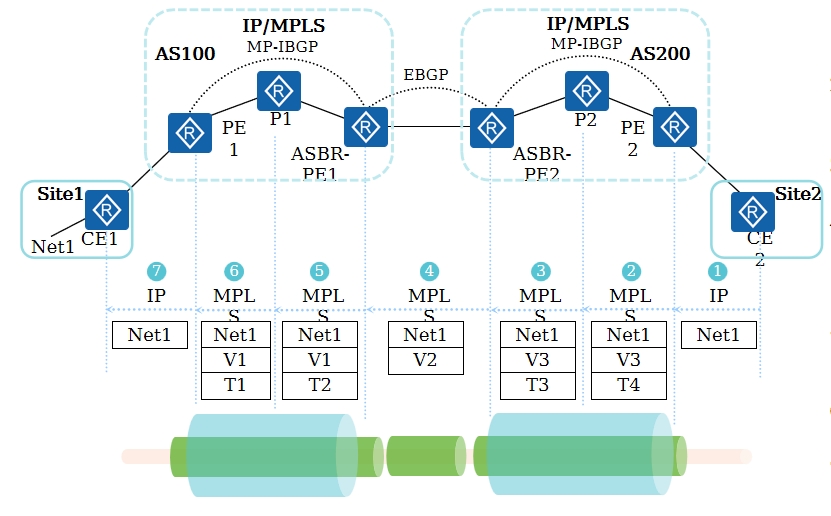

4.3.跨域VPN-OptionB方式：转发平面
CE2发送一个目的地为Net1的IP报文给PE2。
PE2收到IP报文后，先封装VPN标签V3，再封装外层标签T4，然后将此报文发送给P2。
P2把外层标签T4换成T3，然后将此报文发送给ASBR-PE2。
ASBR-PE2去掉外层标签，将VPN标签V3交换为V2，再将其转发给ASBR-PE1（此时报文仅带有一层私网标签）。
ASBR-PE1交换VPN标签V2成V1，再加一个外层标签T2，并将报文转发给P1。
P1进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。
PE1收到后去掉所有标签，将报文（普通IP报文）转发给CE1。
 
 


5.OptionC概述
5.1.相比于OptionA和OptionB，OptionC方案中，ASBR上不保存VPNv4路由，相互之间也不通告VPNv4路由。
OptionC方案中不同AS的PE之间建立Multihop方式的EBGP连接，交换VPNv4路由。针对不同方式实现PE之间路由互通，OptionC又可以分为两种方式：
方式一：由ASBR将去往其它AS中的PE路由通过BGP发送给本地PE设备。
方式二：由ASBR将去往其它AS中的PE路由引入IGP。
由于ASBR无VPNv4的路由，因此为了避免转发数据包时出现路由黑洞，PE设备必须将数据包引入隧道，使非PE设备不感知VPN的封装信息，因此OptionC的两种方式都需要ASBR之间发布带标签的路由，以构建AS之间的外层转发隧道。
 
 

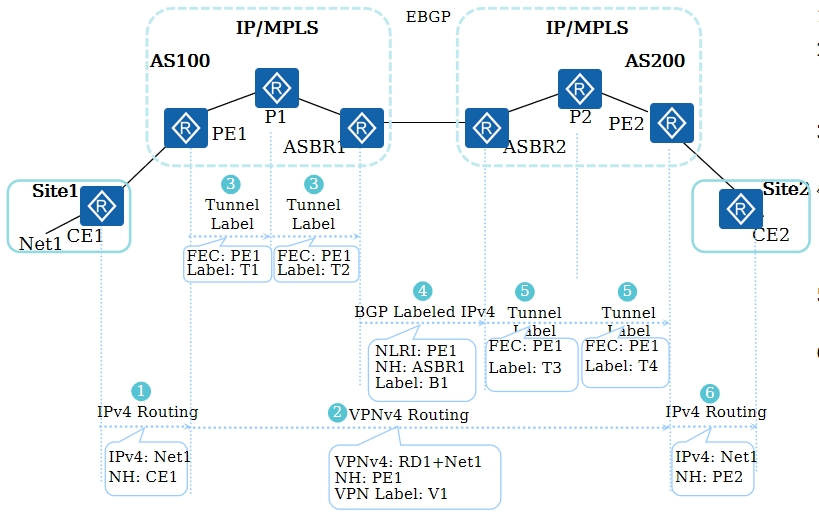

5.2.OptionC方式一控制平面：无RR场景
CE1通告IPv4路由给PE1。
PE1将IPv4路由转化为VPNv4路由发送给PE2，并且设置下一跳为PE1，分配VPN标签V1。
ASBR1通过EBGP会话通告一条去往PE1的带标签的IPv4路由给ASBR2，其中下一跳为ASBR1，标签为BGP标签，值为B1。
ASBR2通过BGP会话通告一条去往PE1的带标签的IPv4路由给PE2，其中下一跳为ASBR2，标签为BGP标签，值为B2。
PE1、P1分别为去往PE1的路由分配隧道标签T1、T2。
ASBR2、P2分别为去往ASBR2的路由分配隧道标签T3、T4。
PE2将VPNv4路由转变为IPv4路由，通告给CE2，并且设置下一跳为PE2。
 
 

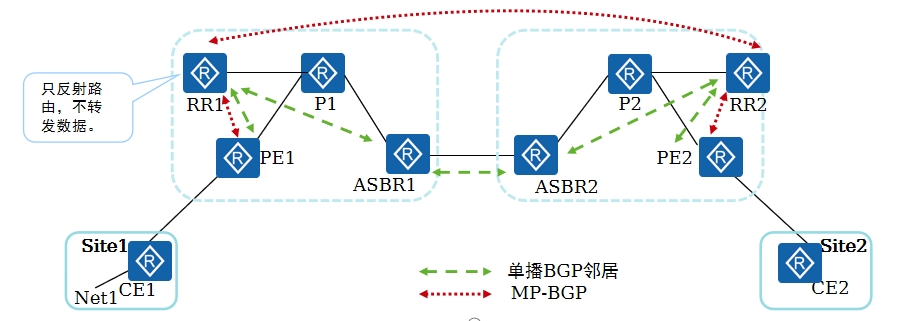

5.3.OptionC方式一控制平面：带RR场景
本端PE只与本端RR建立VPNv4邻居，本端RR与对端RR建立VPNv4邻居，实现了跨域VPN路由的传递。
ASBR，PE同RR建立BGP单播IPv4邻居：
ASBR将从对端ASBR学到的RR的loopback接口的路由，传递给本端RR，用于本端RR与对端RR建立VPNv4邻居。
ASBR将从对端ASBR学到的RR和PE的loopback接口的路由，传递给本端RR，本端RR再将其反射给本端PE，用于跨域之间的PE建立BGP LSP。
 
 

5.4.OptionC方式一转发平面
CE2发送一个目的地为Net1的IP报文给PE2。
PE2收到IP报文后先封装VPN标签V1，然后添加ASBR2分配的BGP标签B2做为中间标签，最后封装上外层标签T4。
P2把外层标签T4换成T3，然后将此报文发送给ASBR2。
ASBR2去掉外层标签，将BGP标签B2交换为B1，再将其转发给ASBR1。
当ASBR1收到报文后，去掉B1进一步查表转发，发现此时去往PE1的路由有一个关联的标签T2，因此，ASBR1将其加在栈顶，并转发给P1。
P1进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。
PE1收到后去掉所有标签，将报文转发给CE1。
 
 

5.5.OptionC方式二控制平面：无RR场景
CE1通告IPv4路由给PE1。
PE1将IPv4路由转化为VPNv4路由发送给PE2，并且设置下一跳为PE1，分配VPN标签V1。
PE1、P1分别为去往PE1的路由分配隧道标签T1、T2。
ASBR1通过EBGP会话通告一条去往PE1的带标签的IPv4路由给ASBR2，其中下一跳为ASBR1，标签为BGP标签，值为B1。
ASBR2、P2分别为去往PE1的路由分配隧道标签T3、T4。
PE2将VPNv4路由转变为IPv4路由，通告给CE2，并且设置下一跳为PE2。
 
 

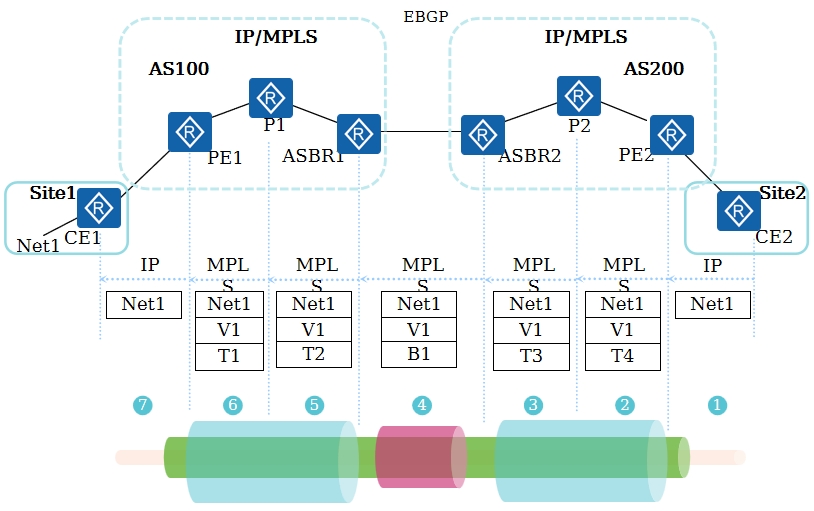

5.6.OptionC方式二：转发平面
CE2发送一个目的地为Net1的IP报文给PE2。
PE2收到IP报文后先封装VPN标签V1，由于去往Net1的下一跳PE1不是直连邻居，通过查表发现去往PE1的标签为T4，打上T4。
P2把外层标签T4换成T3，然后将此报文发送给ASBR2。
ASBR2去掉外层标签，将T3交换为B1，再将其转发给ASBR1。
当ASBR1收到报文后，去掉B1进一步查表转发，发现此时去往PE1的路由有一个关联的标签T2，因此，ASBR1将其加在栈顶，并转发给P1。
P1进行标签交换，把外层标签T2换成T1，然后将此报文发送给PE1。
PE1收到后去掉所有标签，将报文转发给CE1。
 
 
