MPLS VPN部署与应用
1.前言BGP/MPLS IP VPN因其支持地址空间重叠、组网方式灵活、可扩展性好，并能够方便地支持MPLS TE等一系列优点，已经在广域IP承载网络得到了广泛的应用。
针对不同客户的业务需求以及组网情况，MPLS VPN的部署方式不尽相同
2.目标
描述MPLS VPN的应用场景与组网类型
部署MPLS VPN的Intranet方案
部署MPLS VPN的Hub&Spoke方案
描述OSPF对MPLS VPN扩展功能与特性
3.MPLS VPN典型应用
目前，MPLS VPN的主要应用包括企业互连和虚拟业务网络。
企业互连应用：可通过MPLS VPN将分布在各地的分支机构、出差员工和合作伙伴的IP网络连接在一起；
虚拟业务网络：可在同一物理网络上运行多种业务，如VoIP、IPTV等，为每个业务建立一个VPN，实现业务隔离。

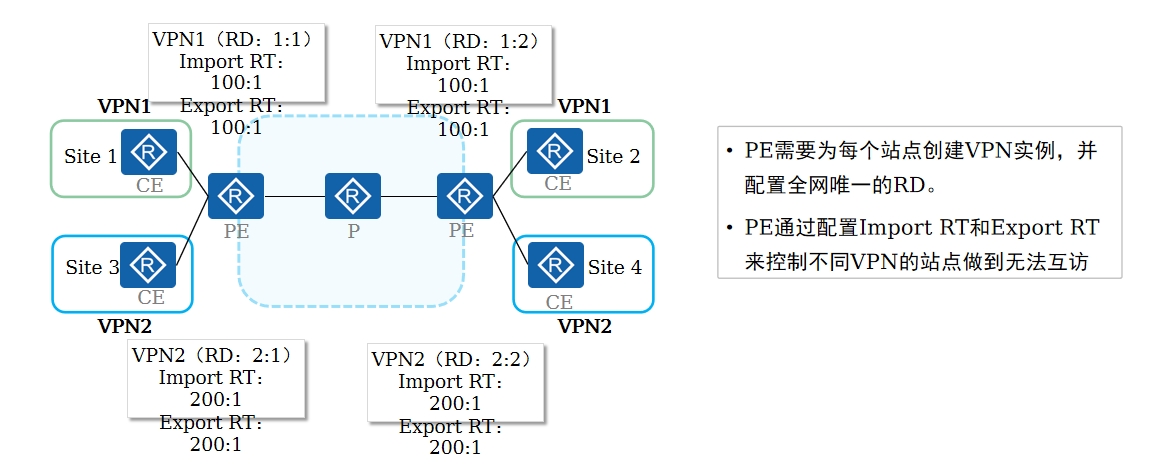

1.MPLS VPN基本组网 - Intranet
当采用Intranet组网方案时，一个VPN中的所有用户形成闭合用户群，相互之间能够进行流量转发，VPN中的用户不能与任何本VPN以外的用户通信，其站点通常是属于同一个组织。

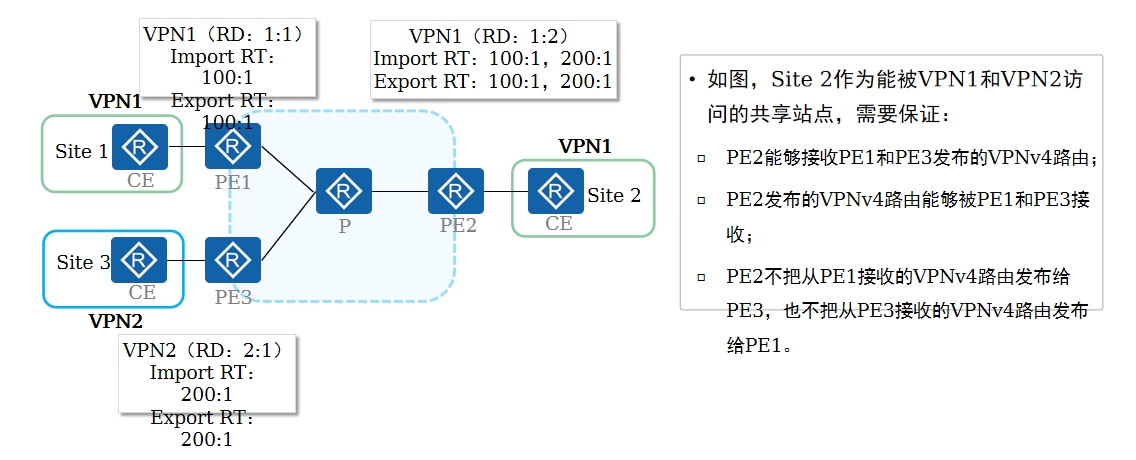

2.MPLS VPN基本组网 - Extranet
当采用Extranet组网方案时，VPN用户可将部分站点中的网络资源给其他VPN用户进行访问。

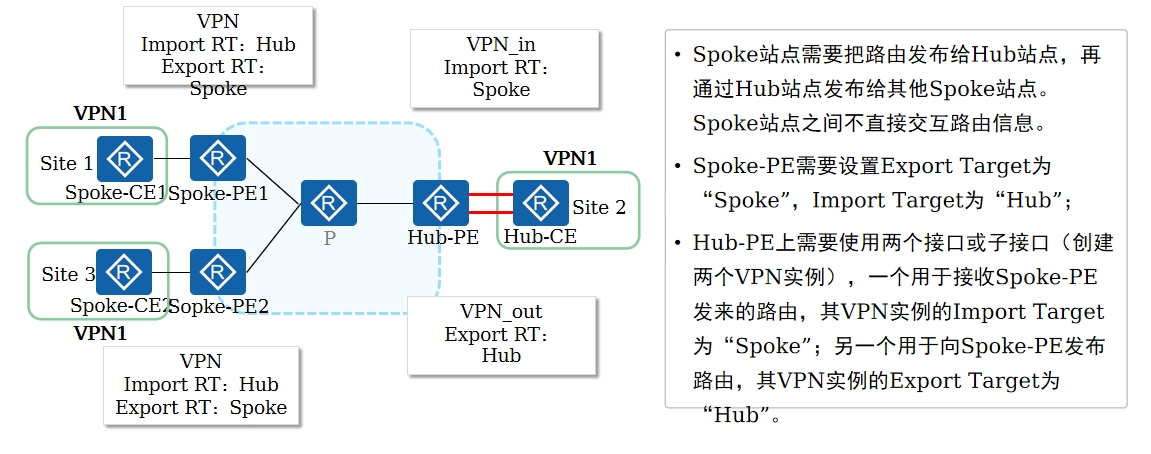

3.MPLS VPN基本组网 - Hub&Spoke

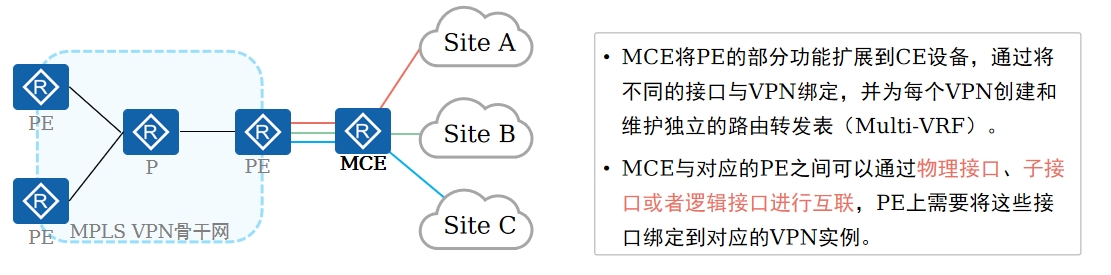

4.MCE组网
当一个私网需要根据业务或者网络划分VPN时，不同VPN用户间的业务需要完全隔离。此时，为每个VPN单独配置一台CE将增加用户的设备开支和维护成本。
具有MCE（Multi-VPN-Instance，CE多实例CE）功能的CE设备可以在MPLS VPN组网应用中承担多个VPN实例的CE功能，减少用户网络设备的投入。

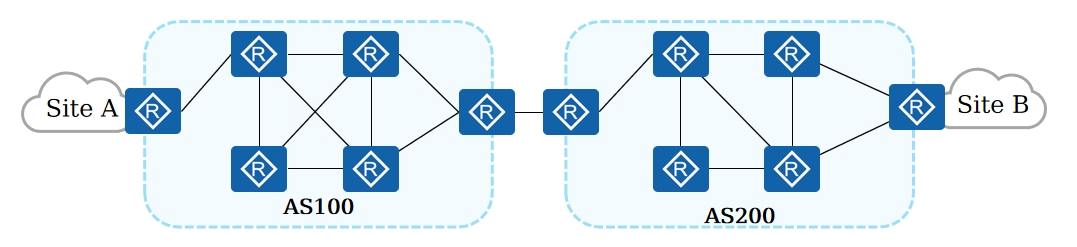

5.MPLS VPN跨域组网
随着MPLS VPN解决方案的广泛应用，服务的终端用户的规格和范围也在增长，在一个企业内部的站点数目越来越大，某个地理位置与另外一个服务提供商相连的需求变得非常的普遍，例如国内运营商的不同城域网之间，或相互协作的运营商的骨干网之间都存在着跨越不同自治系统（AS，Autonomous System）的情况。
一般的MPLS VPN体系结构都是在一个AS内运行，任何VPN的路由信息都是只能在一个AS内按需扩散。AS之间的MPLS VPN部署需要通过跨域（Inter-AS） MPLS VPN解决方案来实现。
6.部署Intranet场景的MPLS VPN

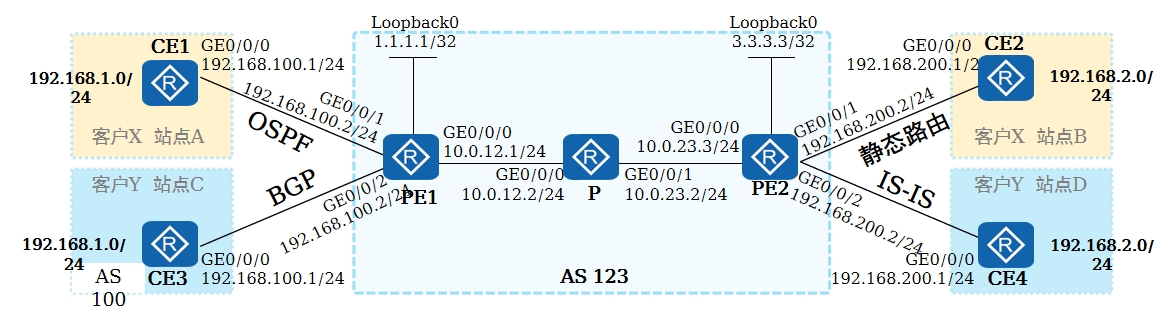

如图所示，客户X及Y各自有2个站点，现需要通过MPLS VPN实现站点之间的互联，分别对应VPNX和VPNY；
互联接口、AS号及IP地址信息，CE与PE通过如图的协议或方法交换路由信息；

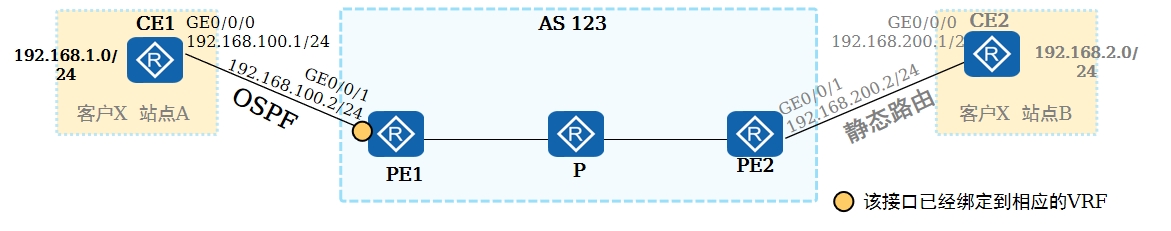

1.PE-CE之间部署OSPF
[CE1] ospf 1
[CE1-ospf-1] area 0
[CE1-ospf-1-area-0.0.0.0] network 192.168.100.0 0.0.0.255
[CE1-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255
CE1的OSPF配置还是传统的OSPF配置，CE1无需支持VRF。
PE1用于跟CE1对接的OSPF进程必须与对应的VPN实例绑定。
将PE1的VPN实例VPNX的路由表中的BGP路由（主要是PE1通过BGP获知的、到达站点B的客户路由）引入OSPF，以便将这些路由通过OSPF通告给CE1。
[PE1] ospf 1 vpn-instance VPNX
[PE1-ospf-1] area 0
[PE1-ospf-1-area-0.0.0.0] network 192.168.100.0 0.0.0.255
[PE1-ospf-1-area-0.0.0.0] quit
[PE1-ospf-1] import bgp
将PE1的VPN实例VPNX的路由表中通过OSPF进程1学习到的OSPF路由引入BGP，从而将到达站点A的客户路由转换成BGP的VPNv4路由，以便通告给远端的PE2。
[PE1] bgp 123
[PE1-bgp] ipv4-family vpn-instance VPNX
[PE1-bgp] import-route ospf 1

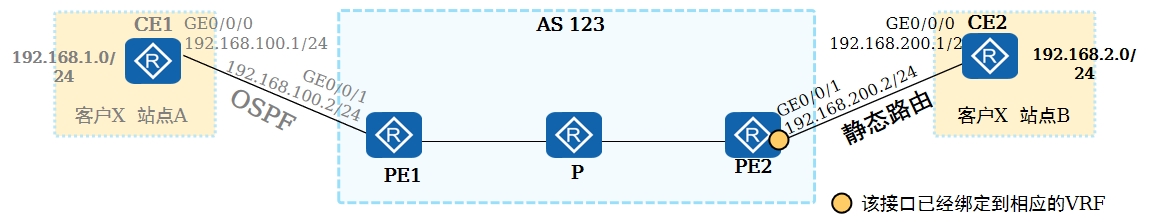

2.PE-CE之间部署静态路由
CE2需配置到达站点A内的各个网段的静态路由。
[CE2] ip route-static 192.168.1.0 24 192.168.200.2
[CE2] ip route-static 192.168.100.0 24 192.168.200.2
PE2需配置到达站点B内各个网段的静态路由
[PE2] ip route-static vpn-instance VPNX 192.168.2.0 24 192.168.200.1
将PE2的VPN实例VPNX的路由表中的静态路由引入BGP，从而将客户路由转换成BGP的VPNv4路由，以便通告给远端的PE1。
[PE2] bgp 123
[PE2-bgp] ipv4-family vpn-instance VPNX
[PE2-bgp] import-route static

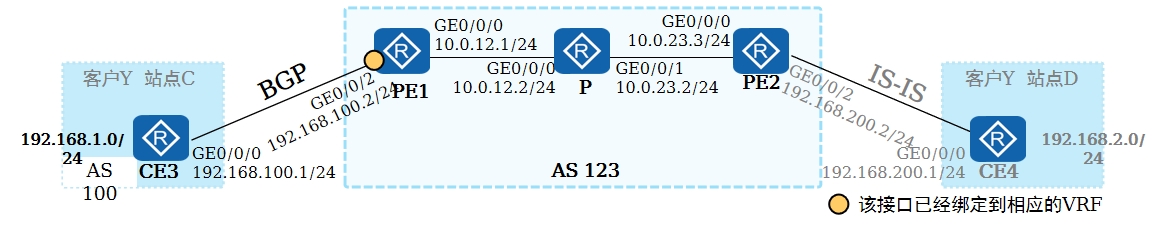

3.PE-CE之间部署EBGP
CE3只需要执行普通BGP配置，且无需支持VRF
[CE3] bgp 100
[CE3-bgp] peer 192.168.100.2 as-number 123
[CE3-bgp] network 192.168.1.0 24
当PE与CE之间使用BGP交互客户路由时，无需在PE上手工执行路由重分发操作。在本例中，PE1通过BGP从CE3学习到的客户路由后，PE1会自动将这些路由转换成VPNv4路由并通告给PE2；而PE1通过BGP从PE2获知到达站点D的路由后，会自动将它们转换成IPv4路由并通告给CE3。
[PE1] bgp 123
[PE1-bgp] ipv4-family vpn-instance VPNY
[PE1-bgp-VPNY] peer 192.168.100.1 as-number 100
A.特殊场景下的BGP配置 - AS号替换

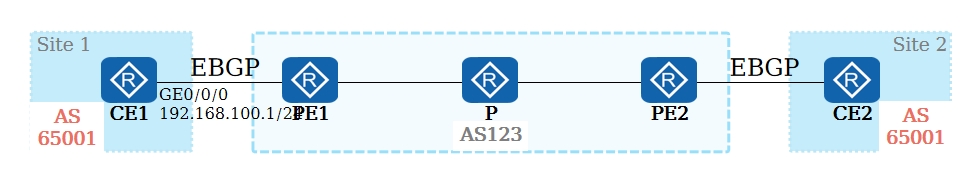

在MPLS VPN场景中，若PE与CE之间运行EBGP交互路由信息，则可能会出现两个站点的AS号相同的情况
若CE1通过EBGP向PE1发送一条私网路由，并经过PE2发送到CE2，则CE2会由于AS号重复丢弃这条路由，导致属于同一VPN的Site 1和Site 2之间无法连通。
可以在PE上执行peer substitute-as命令使能AS号替换功能，即PE用本地AS号替换收到的私网路由中CE所在VPN站点的AS号，这样对端CE就不会因为AS号重复而丢弃路由了。
PE1在向CE1发送BGP路由时，若发现AS_Path中包含65001，则会用本地AS号，也就是123去替换65001。所以，若有一条路由从CE2传给PE2，再由PE2传给PE1，当PE1再传递给CE1，此时BGP路由的AS_Path属性为{123,123}。
[PE1] bgp 123
[PE1-bgp] ipv4-family vpn-instance vpn1
[PE1-bgp-vpn1] peer 192.168.100.1 substitute-as
B.特殊场景下的BGP配置 - SoO
在CE多归属场景，若使能了BGP的AS号替换功能，可能会引起路由环路，需要SoO（Site of Origin）特性来避免环路。

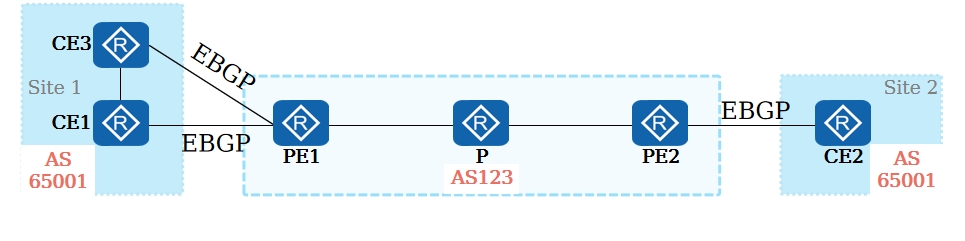

CE1与CE3处于同一个VPN站点1，CE2位于站点Site2，Site1和Site2站点所在的AS号都为65001。PE与CE之间运行的都是EBGP路由协议，为了Site 1和Site 2之间的路由可以正常学习，需要在PE1和PE2上配置AS号替换功能。
CE1传递站点内的路由给PE1，PE1传递该路由给CE3，由于配置AS号替换，CE3会接收该路由，可能会导致产生路由环路。
配置了BGP邻居的SoO后：
接收到该邻居的BGP路由时，会在路径属性中携带该SoO属性并通告给其他BGP邻居。
向该邻居通告BGP路由时，会检查路由中的SoO属性是否与配置的SoO值相同，若相同则不通告，避免引起环路。
[PE1] bgp 123
[PE1-bgp] ipv4-family vpn-instance vpn1
[PE1-bgp-vpn1] peer 192.168.100.1 soo 200:1
[PE1-bgp-vpn1] peer 192.168.200.1 soo 200:1

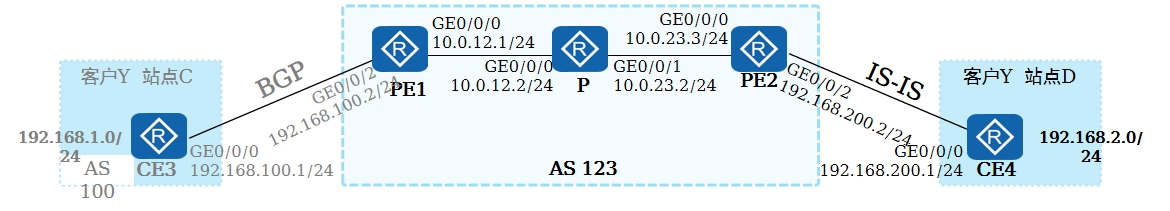

4.PE-CE之间部署IS-IS
[CE4] isis 1
[CE4-isis-1] network-entity 49.0001.0000.0000.1111.00
[CE4-isis-1] is-level level-2
[CE4-isis-1] quit
[CE4] interface GigabitEthernet 0/0/0
[CE4-GigabitEthernet0/0/0] isis enable 1
[CE4-GigabitEthernet0/0/0]quit
[CE4] interface GigabitEthernet 0/0/1
[CE4-GigabitEthernet0/0/1] isis enable 1
#GE0/0/1接口是192.168.2.0/24网段所在接口
[PE2] isis 1 vpn-instance VPNY
[PE2-isis-1] network-entity 49.0002.0000.0000.2222.00
[PE2-isis-1] is-level level-2
[PE2-isis-1] import-route bgp level-2
[PE2-isis-1] quit
[PE2] interface GigabitEthernet 0/0/2
[PE2-GigabitEthernet0/0/2] isis enable 1
[PE2] bgp 123
[PE2-bgp] ipv4-family vpn-instance VPNY
[PE2-bgp] import-route isis 1

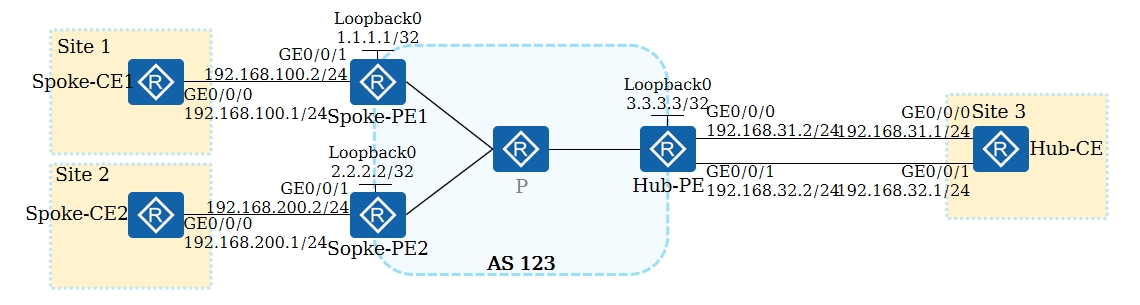

7.部署Hub&Spoke场景的MPLS VPN
Hub&Spoke有以下组网方案：
方式一：Hub-CE与Hub-PE，Spoke-PE与Spoke-CE使用EBGP
方式二：Hub-CE与Hub-PE，Spoke-PE与Spoke-CE使用IGP
方式三：Hub-CE与Hub-PE使用EBGP，Spoke-PE与Spoke-CE使用IGP
无法通过Hub-CE与Hub-PE使用IGP，Spoke-PE与Spoke-CE使用EBGP来部署Hub&Spoke组网的MPLS VPN。

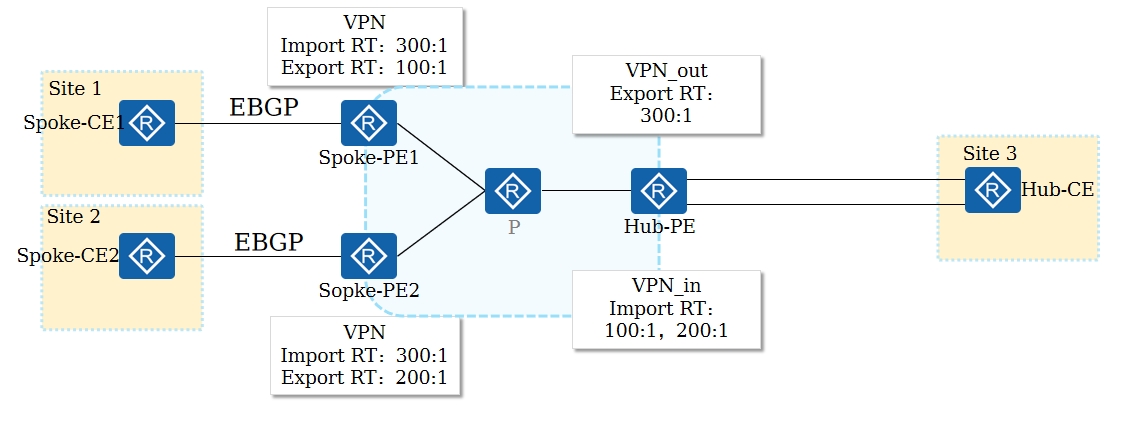

1.VRF配置
Spoke-PE上创建一个VPN实例，RT配置如图。
Hub-PE上创建VPN_in和VPN_out两个VPN实例，分别用于从Spoke-PE接收私网路由或向Spoke-PE发布私网路由，RT配置如图。

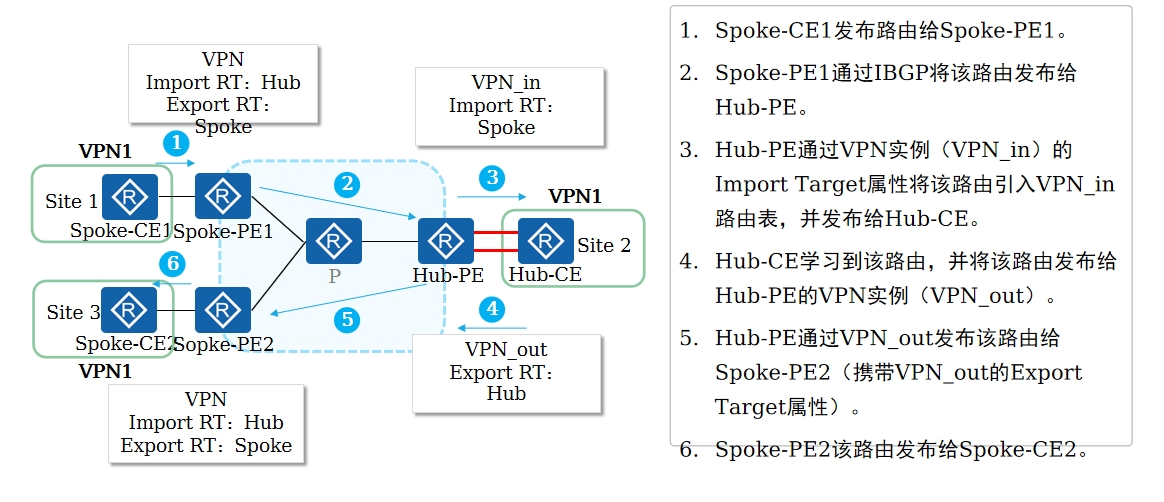

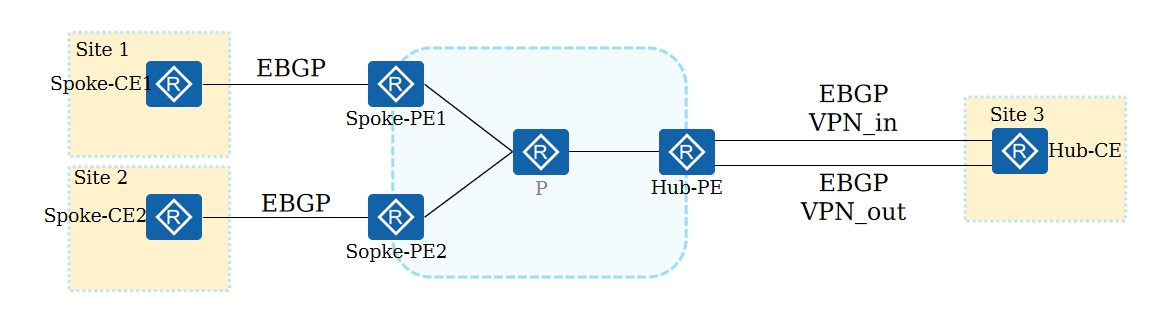

2.方式一部署 - 路由发布过程
Spoke-CE与Spoke-PE之间通过EBGP交互路由信息，建立EBGP连接后，把相关的路由发布到BGP即可。
Hub-PE与Hub-CE之间建立两条EBGP连接，分别用来发布和接收私网路由。

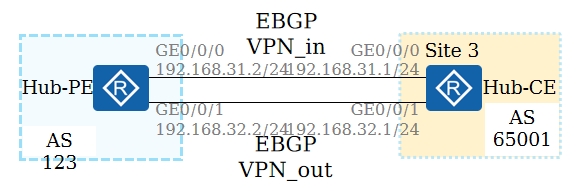

3.方式一部署 - Hub-PE与Hub-CE间配置
# Hub-PE与Hub-CE建立两条EBGP连接
[Hub-PE] bgp 123
[Hub-PE-bgp] ipv4-family vpn-instance VPN_in
[Hub-PE-bgp-VPN_in] peer 192.168.31.1 as-number 65001
[Hub-PE-bgp-VPN_in]quit
[Hub-PE-bgp] ipv4-family vpn-instance VPN_out
[Hub-PE-bgp-VPN_out] peer 192.168.32.1 as-number 65001
[Hub-PE-bgp-VPN_out] peer 192.168.32.1 allow-as-loop
由于Hub-CE通过VPN_out对应的EBGP连接发送给Hub-PE的路由可能带有AS 123，则这些路由将会被Hub-PE丢弃，故Hub-PE上必须手工配置允许本地AS编号重复。
# Hub-CE与Hub-PE建立两条EBGP连接
[Hub-CE] bgp 65001
[Hub-CE-bgp] peer 192.168.31.2 as-number 123
[Hub-CE-bgp] peer 192.168.32.2 as-number 123

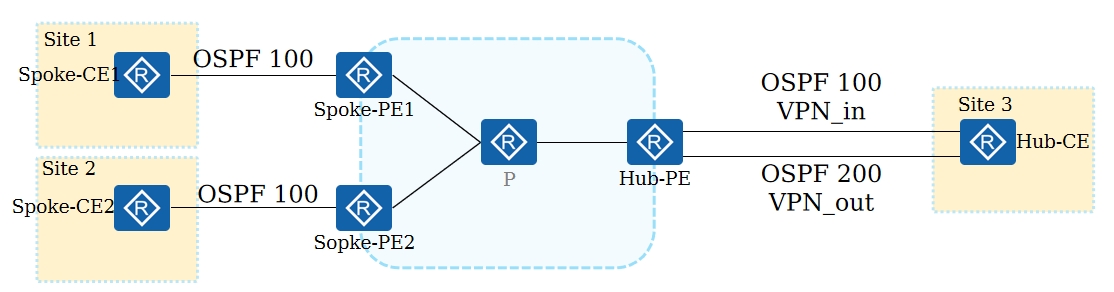

方式二部署 - 路由发布过程
以选用OSPF作为IGP协议为例：
Spoke-CE与Spoke-PE之间通过OSPF（进程100）邻居关系交互路由信息。
Hub-PE通过两个OSPF进程与Hub-CE建立OSPF邻居，分别负责私网路由的发送和接收。

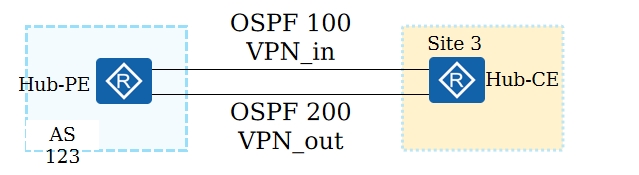

方式二部署 - Hub-PE与Hub-CE间配置
# Hub-PE上执行OSPF和BGP的相互引入
[Hub-PE] OSPF 100 vpn-instance VPN_in
[Hub-PE-ospf-100]import-route bgp
[Hub-PE-ospf-100]quit
[Hub-PE]bgp 100
[Hub-PE-bgp]ipv4-family vpn-instance VPN_out
[Hub-PE-bgp-VPN_out]import-route ospf 200
# Hub-CE上OSPF 200到OSPF 100的路由引入
[Hub-CE]OSPF 200
[Hub-CE-ospf-200]import-route OSPF 100

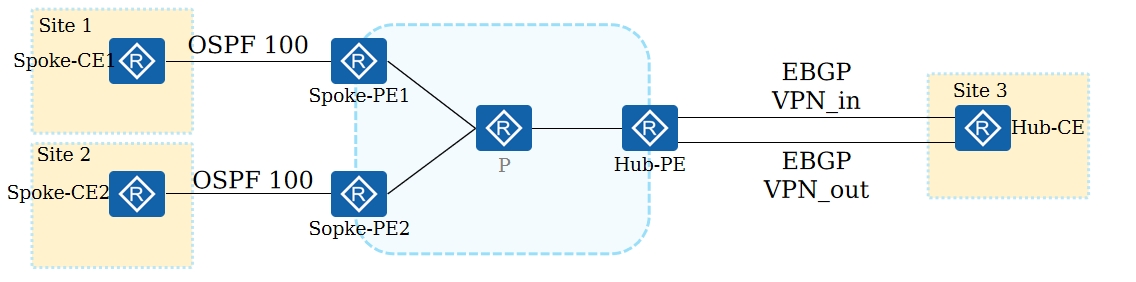

方式三部署 - 路由发布过程
以选用OSPF作为IGP协议为例，Spoke-CE与Spoke-PE之间通过OSPF（进程100）邻居关系交互路由信息。
Hub-PE与Hub-CE之间建立两条EBGP连接，分别用来发布和接收私网路由，Hub-PE与Hub-CE的配置与方式一相同。
8.MPLS VPN中的OSPF/BGP

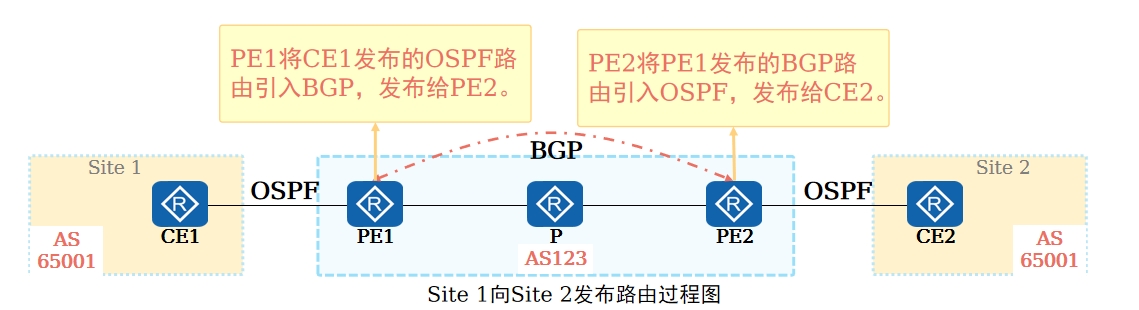

当PE-CE间部署OSPF交互路由信息时，若在PE上使用标准BGP/OSPF过程（简称为BGP/OSPF互操作）互来传递路由信息，则远端PE在将BGP引入VPN实例的OSPF进程时，会直接产生Type5 LSA，不同站点都会将其他站点的路由视为自治系统外部路由（AS_external）。
为了解决标准BGP/OSPF的互操作导致的OSPF路由信息丢失的问题，BGP和OSPF都做了相应的拓展。
1.BGP扩展团体属性
为了保留OSPF的路由信息，BGP新增了部分可携带OSPF路由信息的团体属性：
Domain ID：域标识符用来标识和区分不同的域。
Route Type：包含被引入到BGP的OSPF路由的 Area-ID 以及Route Type
Area-ID：PE 的VPN实例的OSPF进程与CE建立邻接关系的区域号
Route Type：被引入的 OSPF 路由的类型
1 或 2：表示路由的类型为区域内部路由， 也就是 PE 根据 Type-1 及 Type-2 LSA 所计算出来的路由。
3：表示路由的类型为区域间路由。
5：表示路由的类型为 OSPF 外部路由，也就是 PE 通过 Type-5 LSA 计算得出的路由。当 Route-Type 字段的值为 5 时， Area-ID 字段的值需为 0.0.0.0。
7：表示路由的类型为 NSSA 路由，也就是 PE 通过 Type-7 LSA 计算得出的路由。

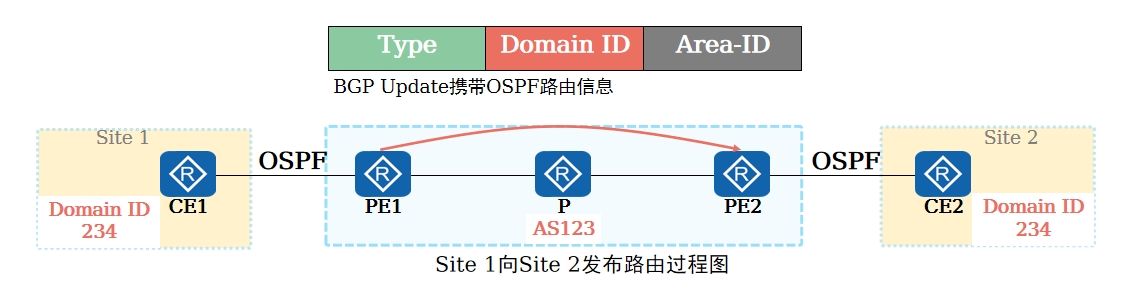

A.Domain ID
在PE上将OSPF引入BGP时，PE将根据本地的配置为BGP路由增加域ID属性，域ID作为BGP的扩展团体属性传播。
在PE将BGP路由引入OSPF时，若BGP路由携带的Domain ID与本地相同，则认为两个站点属于同一个OSPF路由域。若不相同，则认为不在同一个路由域。

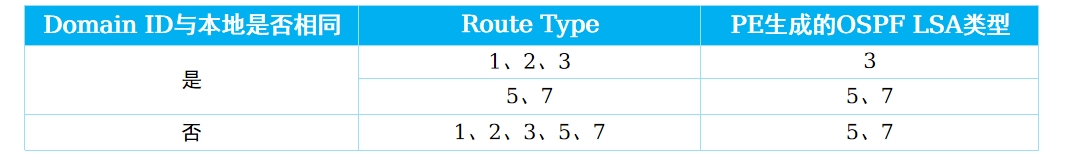

B.Domain ID与Route Type
根据BGP路由中的Domain ID与Route Type属性，PE将产生不同类型的OSPF LSA类型发布到VRF的OSPF进程中
9.OSPF防环

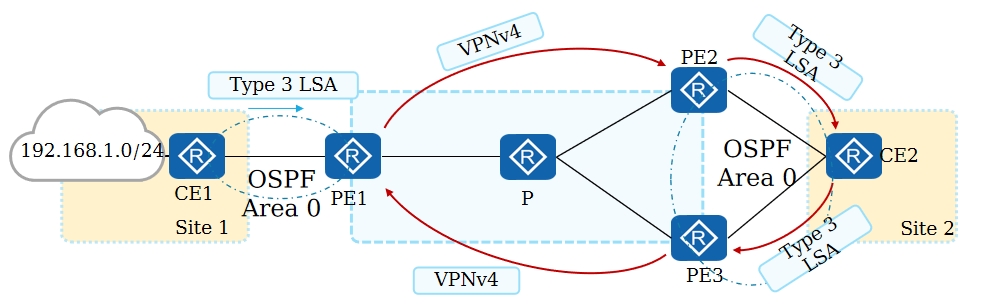

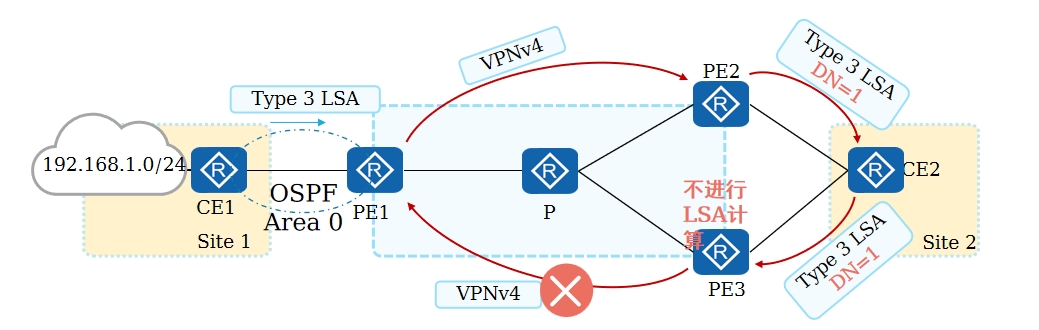

Type3路由防环
如图是Type3 LSA路由产生环路的一个例子：
其中站点1和站点2都属于VPN1。
站点1通过OSPF Area0接入骨干网的PE1；
站点2通过OSPF Area0分别接入骨干网的PE2和PE3（双归属负载分担场景）。
为了防止3类LSA环路，OSPF多实例进程使用LSA Options域中一个原先未使用的比特作为标志位，称为DN位。使用DN位可以防止Type3 LSA环路。
PE路由器的OSPF实例进程在进行SPF计算时，忽略DN置位的Type3 LSA。
Type5/7路由防环

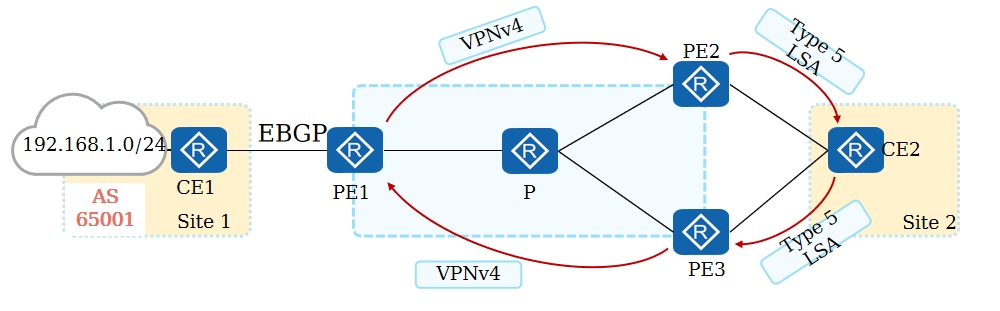

如图是Type5 LSA路由产生环路的一个例子：
其中站点1和站点2都属于VPN1。
站点1通过EBGP接入骨干网的PE1；
站点2通过OSPF分别接入骨干网的PE2和PE3。

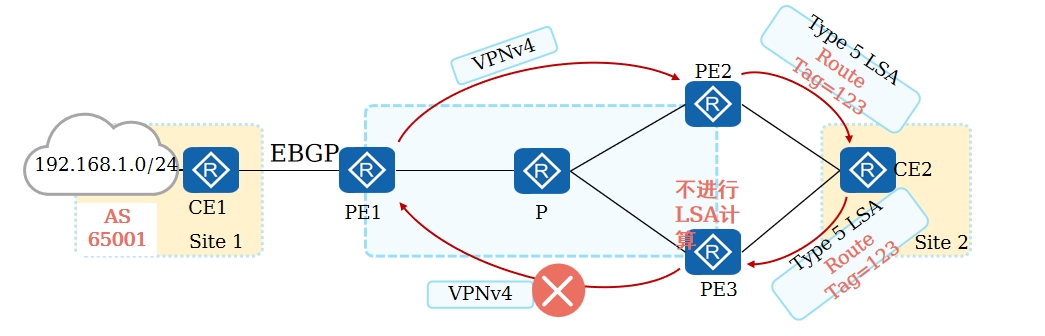

可以使用VPN Route Tag（VPN路由标记）来防止此5类或7类路由环路。
PE在根据收到的BGP的私网路由生成5/7类LSA时，携带VPN路由标记。当PE发现LSA的VPN路由标记和本地配置的一样，就会忽略这条LSA，因此可以避免上述环路。
10.OSPF sham link

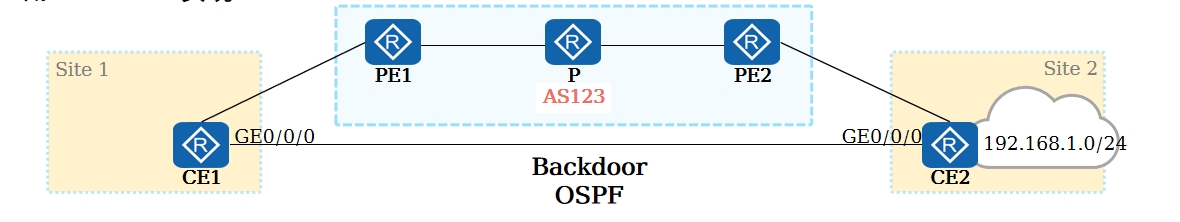

1.Sham link的应用场景
通常情况下，BGP对等体之间通过BGP扩展团体属性在MPLS VPN骨干网上承载路由信息。另一端PE上运行的OSPF可利用这些信息来生成PE到CE的Type 3 LSA，这些路由是区域间路由（Inter_Area route）。
若在CE1和CE2之间增加一条后门（Backdoor）链路，并且直接运行OSPF交互路由。通过后门链路学习到的路由类型为区域内路由（Intra_Area route）。
由于区域内路由优于区域间路由，故后门链路会被优选，若想实现后门链路作为备份链路，可采用sham link实现。

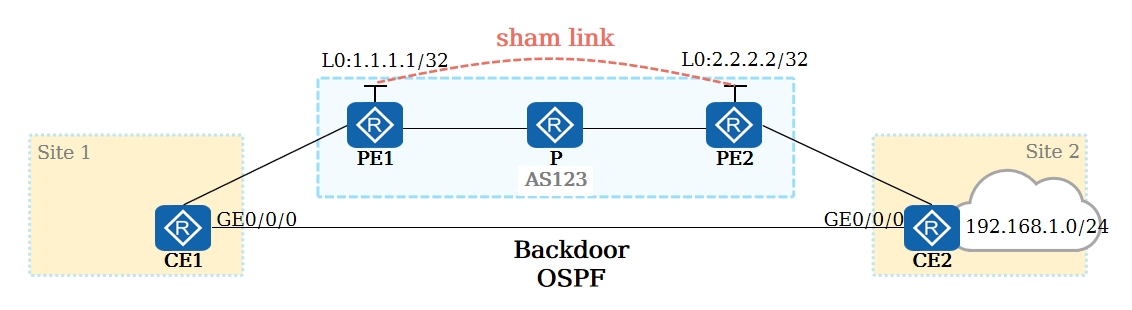

2.Sham link的工作机制
Sham link在两台PE之间创建了一条区域内链路。当LSA在伪装链路中泛洪，所有的OSPF路由类型都不会改变，不会转换成LSA3或者LSA5的类型。
Sham link被看成是两个VPN实例之间的链路，链路的两端是PE上的端点地址，分别作为建立连接时的源和目的地址。伪连接的源地址和目的地址使用32位掩码的Loopback接口地址，该Loopback接口需要绑定到VPN实例中，并通过BGP发布。
3.Sham link的配置示例
在PE上创建用于建立sham Link的接口（PE2配置类似）。
[PE1]interface LoopBack0
[PE1-LoopBack0] ip binding vpn-instance VPNA
[PE1-LoopBack0]ip address 1.1.1.1 32
#在BGP的VPN地址族中发布出去
[PE1-bgp-VPNA]network 1.1.1.1 32
在PE节点上配置sham Link（PE2节点配置类似）。
[PE1-ospf-1]area 0
[PE1-ospf-1-area-0.0.0.0]sham-link 1.1.1.1 2.2.2.2
调整cost值，确保后门链路的cost要大于sham Link上的cost。
[CE1-GigabitEthernet0/0/0]ospf cost 1000
