MPLS VPN原理与配置
1.目标描述MPLS VPN的模型
描述MPLS VPN中的基本概念
描述MPLS VPN路由传递和标签分发
描述MPLS VPN数据转发流程
执行MPLS VPN的基本配置
2.MPLS VPN定义
BGP/MPLS IP VPN网络一般由运营商搭建，VPN用户购买VPN服务来实现用户网络之间的路由传递、数据互通等。
MPLS VPN使用BGP在运营商骨干网（IP网络）上发布VPN路由，使用MPLS在运营商骨干网上转发VPN报文。BGP/MPLS IP VPN又被简称为MPLS VPN，是一种常见的L3VPN（Layer 3 VPN）技术

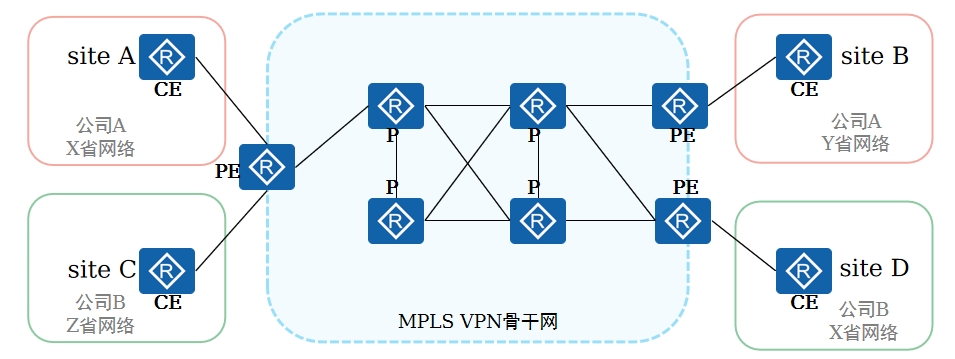

3.MPLS VPN网络架构
MPLS VPN网络架构由三部分组成：CE（Customer Edge）、PE（Provider Edge）和P（Provider），其中PE和P是运营商设备，CE是MPLS VPN用户设备。
站点（site）就是MPLS VPN的用户，由CE和其他用户设备构成。

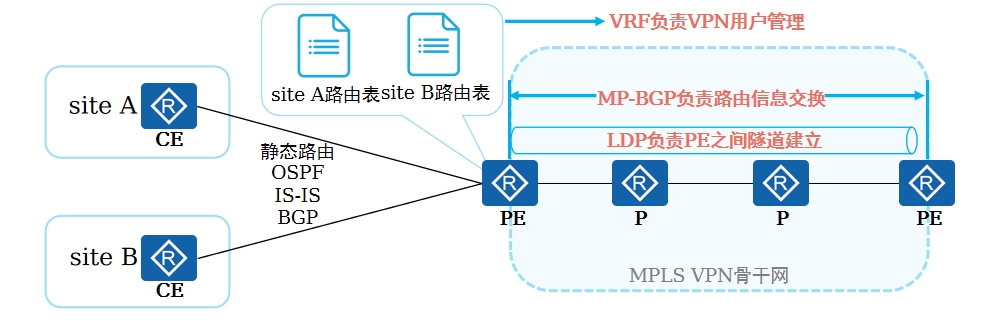

4.MPLS VPN技术架构
MPLS VPN不是单一的一种VPN技术，是多种技术结合的综合解决方案，主要包含下列技术：
MP-BGP：负责在PE与PE之间传递站点内的路由信息。
LDP：负责PE与PE之间的隧道建立
VRF：负责PE的VPN用户管理。
静态路由、IGP、BGP：负责PE与CE之间的路由信息交换。
5.MPLS VPN常见组网
根据VPN用户的需求不同，可采用以下几种常见的组网方案：
Intranet：一个VPN中的所有用户形成闭合用户群，同一VPN站点之间可以互访，不同VPN站点间不能互访。
Extranet：适用于一个VPN用户希望提供部分本VPN的站点资源给其他VPN的用户访问的场景。
Hub&Spoke：如果希望在VPN中设置中心访问控制设备，其它用户的互访都通过中心访问控制设备进行，可采用Hub&Spoke组网方案
6.MPLS VPN路由发布
1.概述

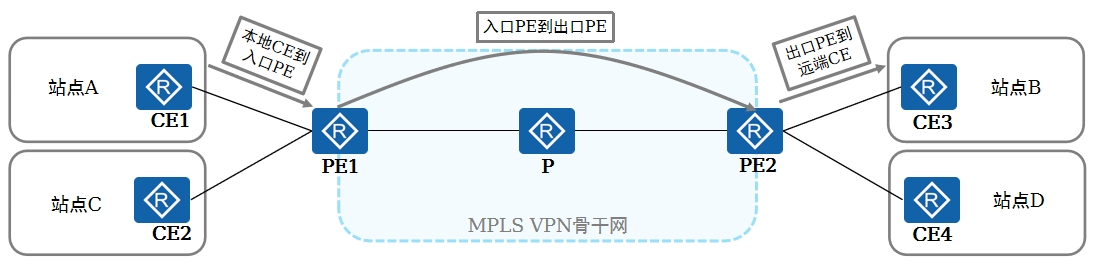

若想实现同一个VPN的不同站点之间的通信，首先需要完成不同站点之间的路由交互。在基本MPLS VPN组网中，VPN路由信息的发布涉及CE和PE，P路由器只维护骨干网的路由，不需要了解任何VPN路由信息。VPN路由信息的发布过程包括三部分：
本地CE到入口PE
入口PE到出口PE
出口PE到远端CE
2.CE与PE之间的路由信息交换
如图，客户X和客户Y属于不同的VPN，分别拥有两个站点，现需要实现站点间的路由信息交互。
CE与PE之间可以使用静态路由、OSPF、IS-IS或BGP交换路由信息。无论使用哪种路由协议，CE和PE之间交换的都是标准的IPv4路由。
本地CE到入口PE和出口PE到远端CE的路由信息交换原理完全相同。
2.1.入口PE到出口PE路由传递 (1)

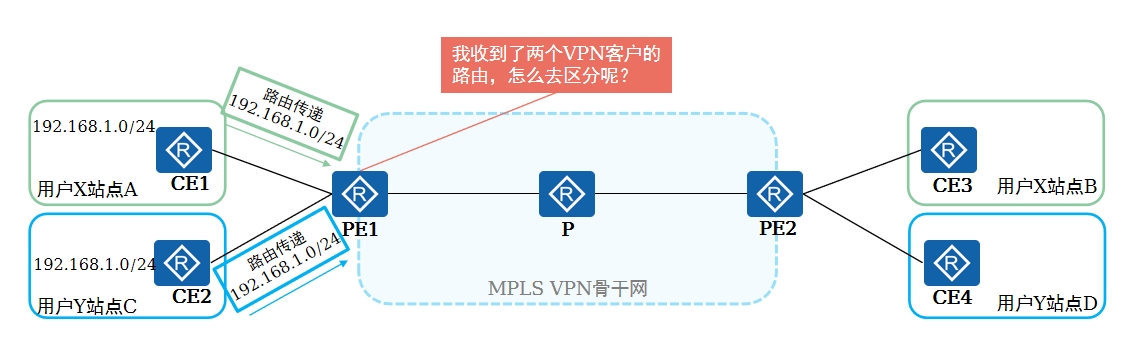

PE在接收到CE传递来的路由之后，需要独立保存不同VPN的路由，且需要解决不同的客户使用重叠IP地址空间的问题。

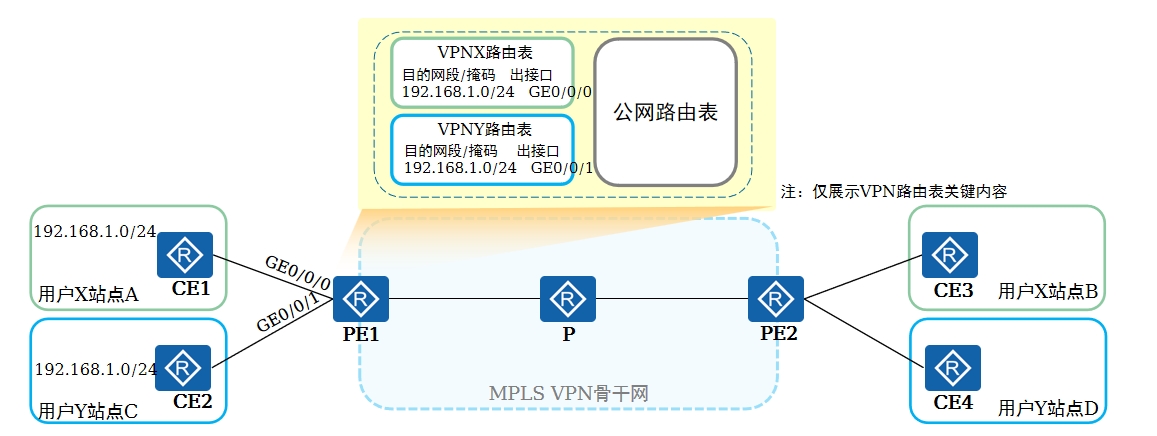

A.VRF
VRF（Virtual Routing and Forwarding，虚拟路由转发），又称VPN实例，是MPLS VPN架构中的关键技术，每个VPN实例使用独立的路由转发表项，实现VPN之间的逻辑隔离。
B.RD
PE收到不同VPN的CE发来的IPv4地址前缀，本地根据VPN实例配置去区分这些地址前缀。但是VPN实例只是一个本地的概念，PE无法将VPN实例信息传递到对端PE，故有了RD（Route Distinguisher，路由标识符）。
RD长8字节，用于区分使用相同地址空间的IPv4前缀。
PE从CE接收到IPv4路由后，在IPv4前缀前加上RD，转换为全局唯一的VPN-IPv4路由
C.VPN-IPv4地址
VPN-IPv4地址又被称为VPNv4地址：VPNv4地址共有12个字节，包括8字节的路由标识符RD（Route Distinguisher）和4字节的IPv4地址前缀。

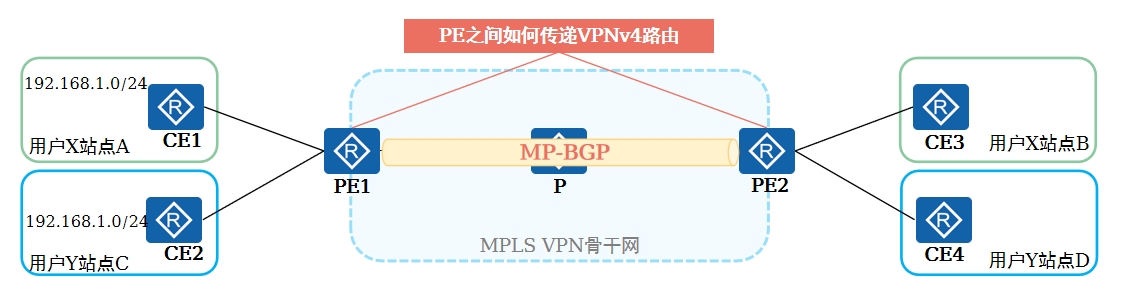

2.2 入口PE到出口PE路由传递 (2)
BGP使用TCP作为其传输层协议，提高了协议的可靠性。可以跨路由器的两个PE设备之间直接交换路由。
BGP拓展性强，为PE间传播VPN路由提供了便利。
PE之间需要传送的路由条目可能较大，BGP只发送更新的路由，提高传递路由数量的同时不占用过多链路带宽。
传统的BGP-4不支持处理VPNv4路由。
A.MP-BGP
为了正确处理VPN路由，MPLS VPN使用RFC2858（Multiprotocol Extensions for BGP-4）中规定的MP-BGP，即BGP-4的多协议扩展。
MP-BGP采用地址族（Address Family）来区分不同的网络层协议，既可以支持传统的IPv4地址族，又可以支持其它地址族（比如VPN-IPv4地址族、IPv6地址族等）。
MP-BGP新增了两种路径属性：
MP_REACH_NLRI：Multiprotocol Reachable NLRI，多协议可达NLRI。用于发布可达路由及下一跳信息。
MP_UNREACH_NLRI：Multiprotocol Unreachable NLRI，多协议不可达NLRI。用于撤销不可达路由。
2.3 入口PE到出口PE路由传递 (3)

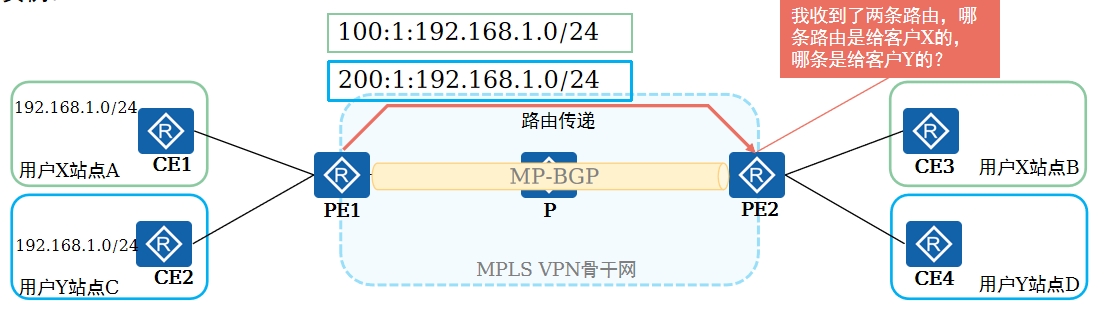

MP-BGP将VPNv4传递到远端PE之后，远端PE需要将VPNv4路由导入正确的VPN实例。
MPLS VPN使用32位的BGP扩展团体属性－VPN Target（也称为Route Target）来控制VPN路由信息的发布与接收。
本地PE在发布VPNv4路由前附上RT属性，对端RT在接到到VPNv4路由后根据RT将路由导入对应的VPN实例。

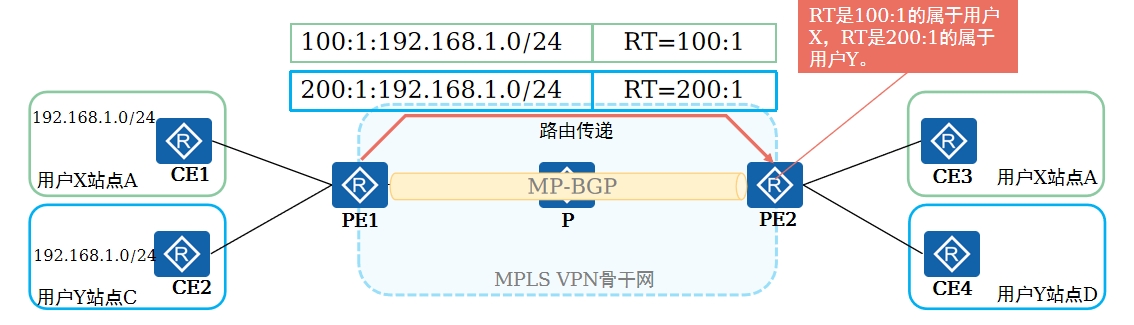

A.RT
在PE上，每一个VPN实例都会与一个或多个VPN Target属性绑定，有两类VPN Target属性：
Export Target（ERT）：本地PE从直接相连站点学到IPv4路由后，转换为VPN IPv4路由，并为这些路由添加Export Target属性。Export Target属性作为BGP的扩展团体属性随路由发布。
Import Target（IRT）：PE收到其它PE发布的VPN-IPv4路由时，检查其Export Target属性。当此属性与PE上某个VPN实例的Import Target匹配时，PE就把路由加入到该VPN实例的路由表。

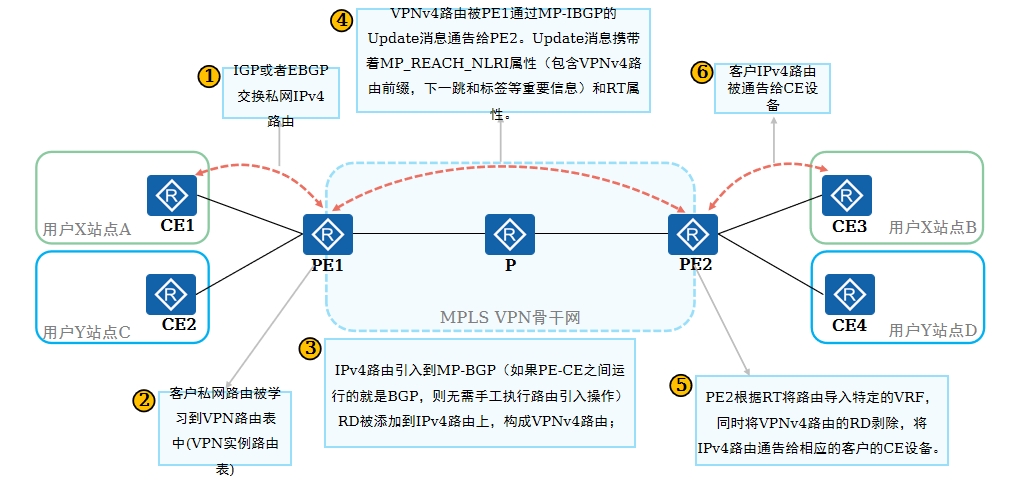

2.4 入口PE到出口PE路由传递 (4)
PE根据VPNv4路由所携带的RT将路由导入正确的VPN实例之后，VPNv4路由的RD值剥除，将IPv4路由通告给相应的客户的CE设备。
站点B和站点D的CE设备就能学习到去往各自远端站点的路由。同理，通过一系列的操作，可以实现同一用户（同一VPN）不同站点之间的路由互通。

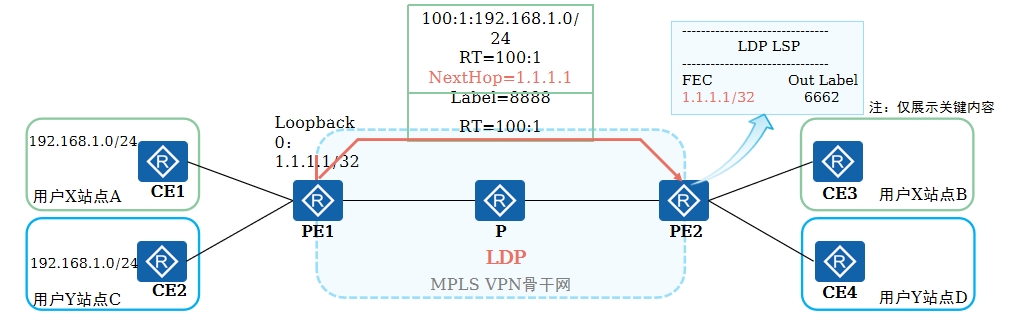

2.5 入口PE到出口PE路由传递 (5)
VPN在PE站点建立起来，但是P站点没建立：
解决：

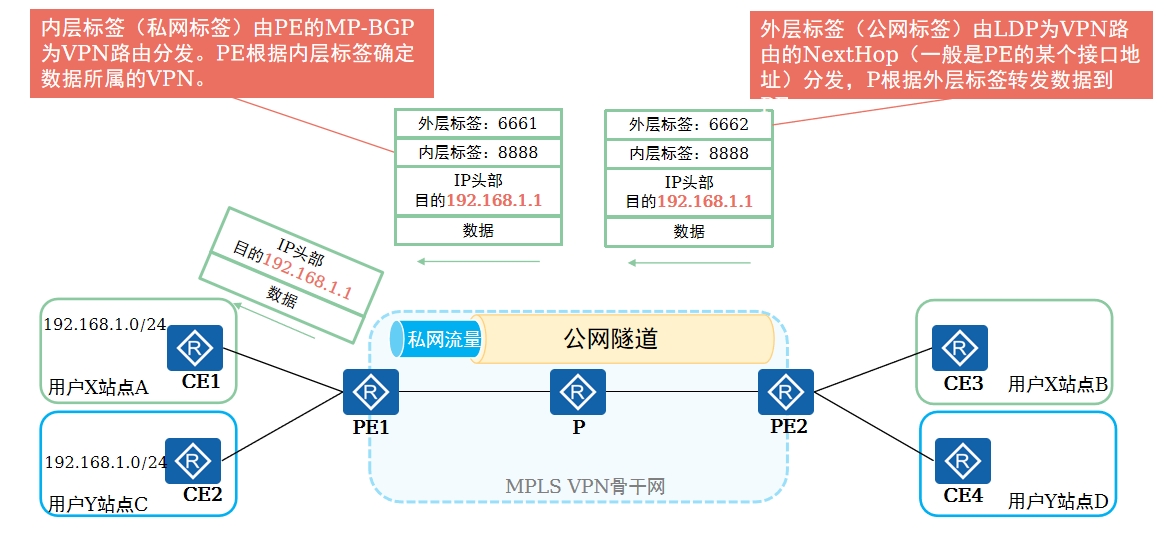

通过标签解决问题：
PE和P设备之间运行LDP，交换公网标签，建立PE之间的LSP隧道（公网隧道）。
入口PE在通过MP-BGP传递VPNv4路由时，会携带私网标签，用于区分不同VPN的数据。
出口PE在接收到VPNv4路由后，需要执行私网路由交叉和隧道迭代来选择路由。
3.MPLS VPN报文转发

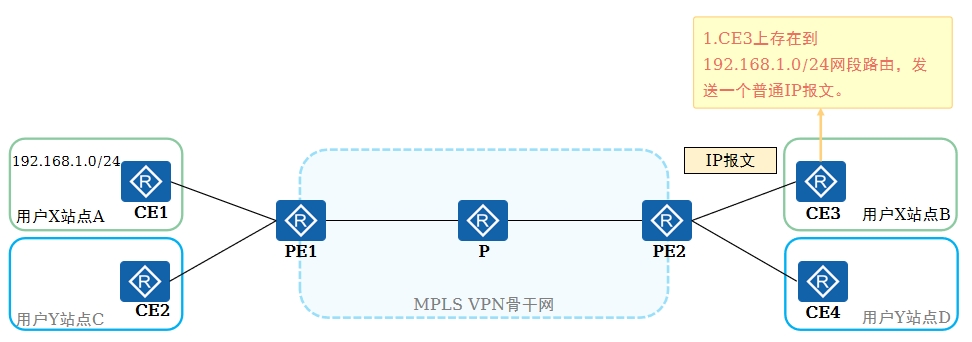

3.1 报文转发过程 (1)

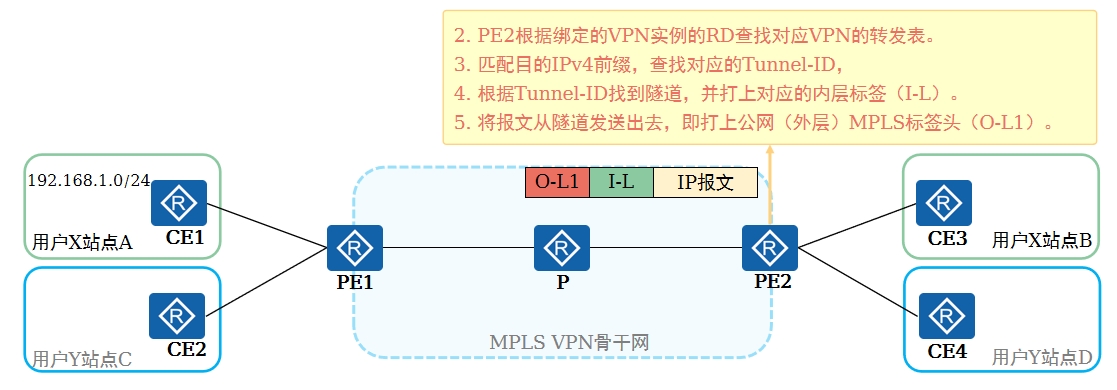

3.2 报文转发过程 (2)

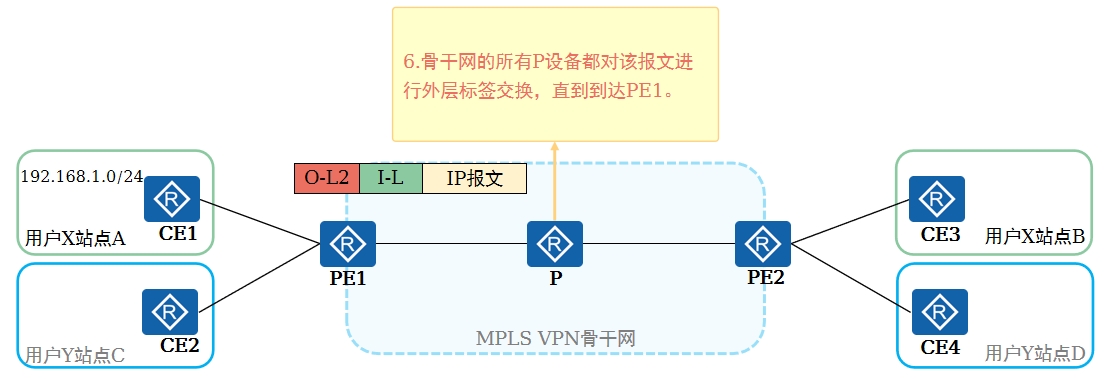

3.3 报文转发过程 (3)

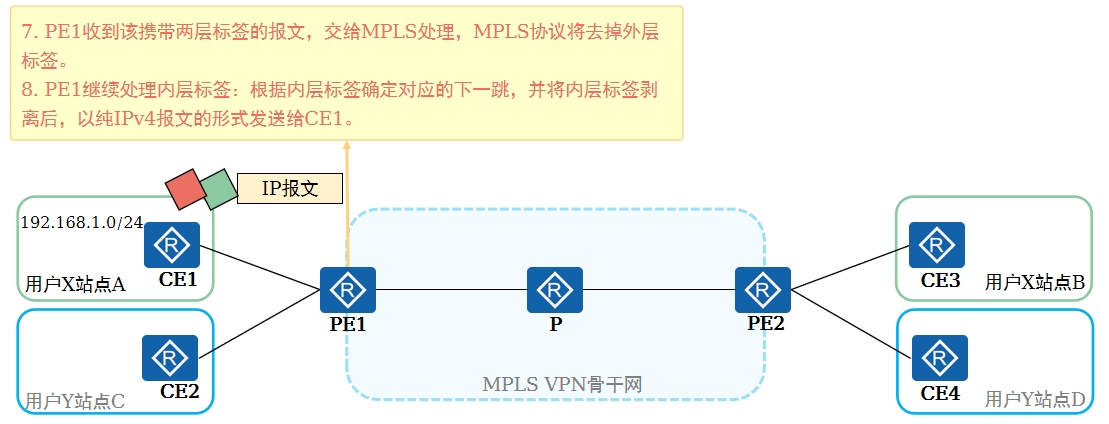

3.4 报文转发过程 (4)

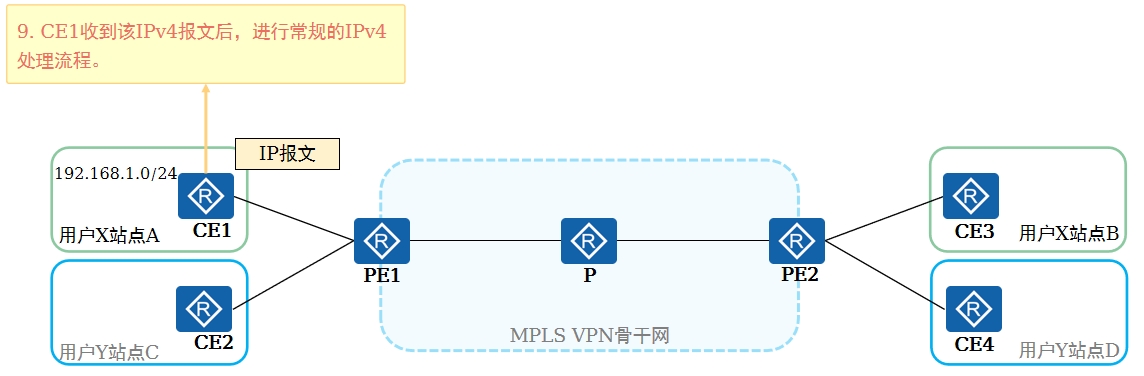

3.5 报文转发过程 (5)
4.配置命令 - VPN实例配置
创建VPN实例/进入VPN实例视
[PE] ip vpn-instance vpn-instance-name
使能VPN实例的IPv4地址族/进入VPN实例IPv4地址族视图
[PE-vpn-instance-InstanceName] ipv4-family
配置VPN实例的VPN-Target属性
[PE-vpn-instance-InstanceName] vpn-target vpn-target &<1-8> [ both | export-extcommunity | import-extcommunity ]
将接口绑定到VPN[PE-GigabitEthernet0/0/0]ip binding vpn-instance vpn-instance-name
5.MPLS VPN配置示例
5.1 背景

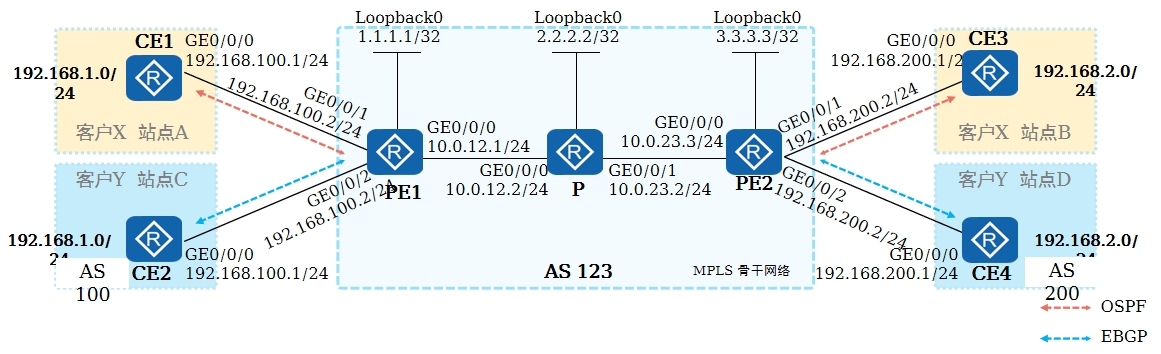

客户X及Y各自有2个站点，现需要通过MPLS VPN实现站点之间的互联，分别对应VPNX和VPNY；
互联接口、AS号及IP地址信息如图；
客户X站点与PE之间采用OSPF交互路由信息，客户Y站点与PE之间采用BGP交互路由信息
5.2 配置思路
MPLS VPN骨干网配置
1.1 IGP配置，实现骨干网的IP连通性。
1.2 MPLS与MPLS LDP配置，建立MPLS LSP公网隧道，传输VPN数据。
1.3 MP-BGP配置，建立后续传递VPNv4路由的MP-BGP对等体关系。
VPN用户接入配置
2.1 创建VPN实例并配置参数（RT、RD）
2.2 将接口加入VPN实例
2.3 配置PE与CE之间的路由交换

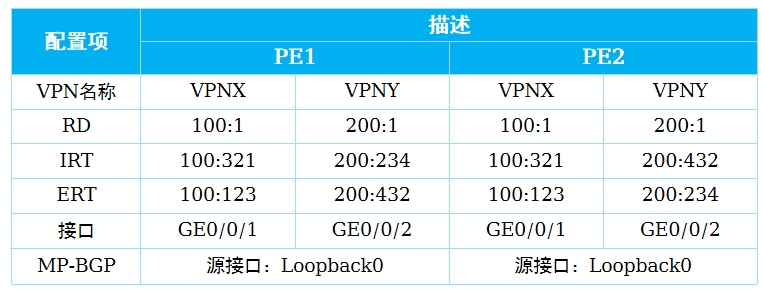

5.3 数据规划
MPLS骨干网采用单区域OSPF实现路由互通，所有PE和P互联接口均使能MPLS LDP功能
5.4 MPLS VPN骨干网配置
在MPLS VPN骨干网络内部署OSPF，MPLS VPN骨干网络内部署的OSPF用于实现骨干网络内部的路由互通。
以PE1节点的OSPF配置为例
[PE1]ospf 100 router-id 1.1.1.1
[PE1-ospf-100]area 0
[PE1-ospf-100-area-0.0.0.0]network 10.0.12.1 0.0.0.0
[PE1-ospf-100-area-0.0.0.0]network 1.1.1.1 0.0.0.0
在PE1、P、PE2节点配置MPLS及LDP，以PE1为例
[PE1]mpls lsr-id 1.1.1.1
[PE1]mpls
Info: Mpls starting, please wait... OK!
[PE1-mpls]mpls ldp
[PE1-mpls-ldp]Interface GigabitEthernet 0/0/0
[PE1-GigabitEthernet0/0/0]mpls
[PE1-GigabitEthernet0/0/0]mpls ldp
在PE1及PE2之间建立MP-BGP对等体关系，以PE1为例
[PE1]bgp 123
[PE1-bgp]router-id 1.1.1.1
[PE1-bgp]peer 3.3.3.3 as-number 123
[PE1-bgp]peer 3.3.3.3 connect-interface LoopBack 0
#进入BGP-VPNv4地址族视图，并使能与对等体3.3.3.3的VPNv4地址族能力。
[PE1-bgp]ipv4-family vpnv4 unicast
[PE1-bgp-af-vpnv4]peer 3.3.3.3 enable
配置验证
查看公网隧道建立情况
[PE1]display mpls lsp
[PE2]display mpls lsp
查看MP-BGP邻居状态，以PE1为例
[PE1]display bgp vpnv4 all peer
5.5 VPN用户接入配置
创建VPN实例并按照规划配置RD与RT参数，以PE1为例
[PE1]ip vpn-instance VPNX
[PE1-vpn-instance-VPNX]route-distinguisher 100:1
[PE1-vpn-instance-VPNX-af-ipv4] vpn-target 100:321 import-extcommunity
IVT Assignment result:
Info: VPN-Target assignment is successful.
[PE1-vpn-instance-VPNX-af-ipv4] 100:123 export-extcommunity
EVT Assignment result:
Info: VPN-Target assignment is successful.
[PE1-vpn-instance-VPNX-af-ipv4] quit
[PE1-vpn-instance-VPNX]quit
[PE1]ip vpn-instance VPNY
[PE1-vpn-instance-VPNY]route-distinguisher 200:1
[PE1-vpn-instance-VPNY-af-ipv4]vpn-target 200:234 import-extcommunity
[PE1-vpn-instance-VPNY-af-ipv4]vpn-target 200:432 export-extcommunity
[PE1-vpn-instance-VPNY-af-ipv4]quit
[PE1-vpn-instance-VPNY]quit
将接口绑定到VPN实例：
[PE1]interface GigabitEthernet 0/0/1
[PE1-GigabitEthernet0/0/1]ip binding vpn-instance VPNX
Info: All IPv4 related configurations on this interface are removed!
Info: All IPv6 related configurations on this interface are removed!
[PE1-GigabitEthernet0/0/1]ip address 192.168.100.2 24
[PE1-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[PE1-GigabitEthernet0/0/2]ip binding vpn-instance VPNY
Info: All IPv4 related configurations on this interface are removed!
Info: All IPv6 related configurations on this interface are removed!
[PE1-GigabitEthernet0/0/2]ip address 192.168.100.2 24
部署CE1-PE1、CE3-PE2间的路由信息交互，以PE1为例：
#创建与实例绑定的OSPF进程
[PE1]ospf 2 vpn-instance VPNX
[PE1-ospf-2]area 0
[PE1-ospf-2-area-0.0.0.0]network 192.168.100.0 0.0.0.255
#配置OSPF进程与MP-BGP之间的路由双向引入
[PE1]ospf 2 vpn-instance VPNX
[PE1-ospf-2]import-route bgp
[PE1-ospf-2]quit
[PE1]bgp 123
[PE1-bgp]ipv4-family vpn-instance VPNX
[PE1-bgp-VPNX]import-route ospf 2
部署CE2-PE1、CE4-PE2间的路由信息交互，以CE2和PE1为例
#配置CE2上的EBGP，并引入直连路由192.168.1.0/24
[CE2]BGP 200
[CE2-bgp]peer 192.168.100.2 as-number 123
[CE2-bgp]network 192.168.1.0 24
[CE2-bgp]quit
#配置PE1上VPN实例的EBGP对等体
[PE1]bgp 123
[PE1-bgp]ipv4-family vpn-instance VPNY
[PE1-bgp-VPNY]peer 192.168.100.1 as-number 200
配置验证
查看VPNX用户的CE路由学习情况
[CE1]display ip routing-table
