MPLS LDP原理与配置
1.前言MPLS的一个基本概念就是两台LSR必须对在它们之间转发的数据的标签使用上“达成共识”。LSR之间可以运行标签分发协议（Label Distribution Protocol，LDP）来告知其他LSR本设备上的标签绑定信息，从而实现标签报文的正确转发
2.目标
描述LDP的基本概念及工作机制
描述MPLS标签分发控制模式、通告模式及保留模式
实现LDP的基础配置

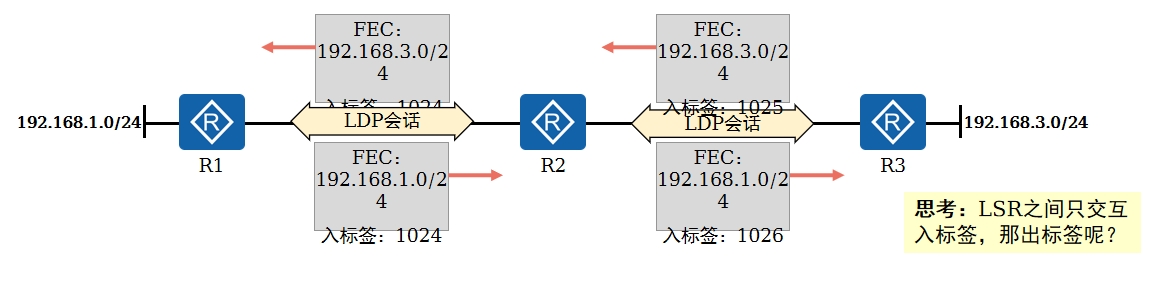

3.LDP协议概述
LDP是MPLS的一种控制协议，相当于传统网络中的信令协议，负责FEC的分类、标签的分配以及LSP的建立和维护等操作。LDP规定了标签分发过程中的各种消息以及相关处理过程。
LDP的工作过程主要分为两部分：
LSR之间建立LDP会话。
LSR之间基于LDP会话动态交换标签与FEC的映射信息，并根据标签信息建立LSP
4.LDP会话、LDP邻接体、LDP对等体
LSR之间交互标签绑定消息之前必须建立LDP会话。LDP会话可以分为：
本地LDP会话（Local LDP Session）：建立会话的两个LSR之间是直连的；
远程LDP会话（Remote LDP Session）：建立会话的两个LSR之间可以是直连的，也可以是非直连的。
两台LSR之间交互Hello消息之后，即建立起邻接体（Adjacency）关系；
在建立邻接体关系的基础上，两台LSR之间交互LDP会话消息，建立起LDP会话，两台设备之间形成LDP对等体关系；
5.LSR ID与LDP ID
每一台运行了LDP的LSR除了必须配置LSR ID，还必须拥有LDP ID。
LDP ID的长度为48bit，由32bit的LSR ID与16bit的标签空间标识符（Label Space ID）构成。
LDP ID以“LSR ID : 标签空间标识”的形式呈现。例如2.2.2.2:0。
标签空间标识一般存在两种形态：
值为0：表示基于设备（或基于平台）的标签空间；
值非0：表示基于接口的标签空间。

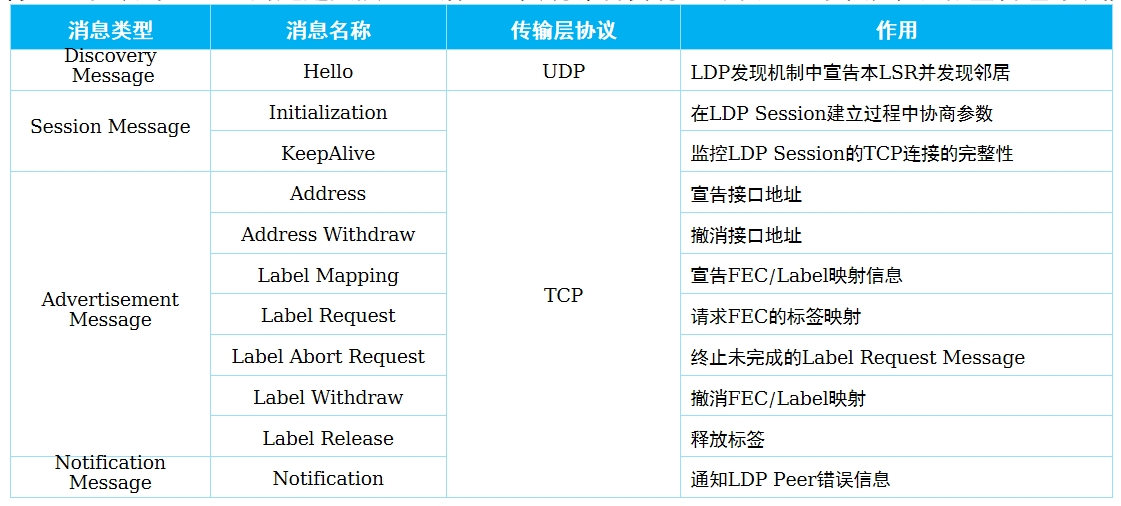

6.LDP消息
运行LDP协议的LSR之间通过交换LDP消息来实现邻居发现、会话建立与维护以及标签管理等功能

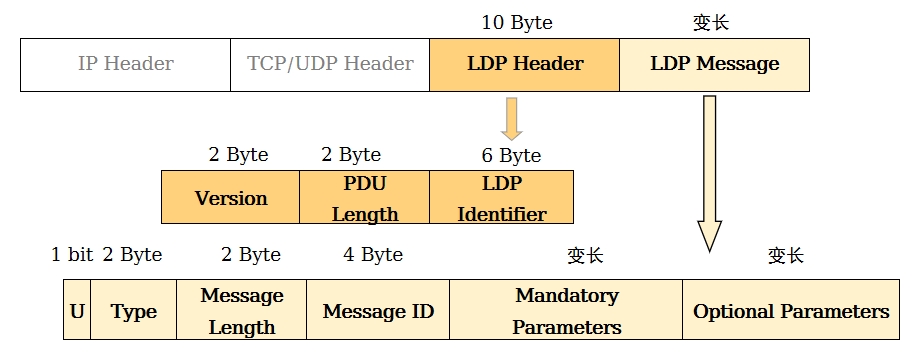

7.LDP报文封装
LDP协议报文包括了LDP头部和LDP消息两部分。
LDP头部中携带了LDP版本、报文长度等信息；
LDP消息中携带了消息类型、消息长度等信息。
8.LDP会话建立

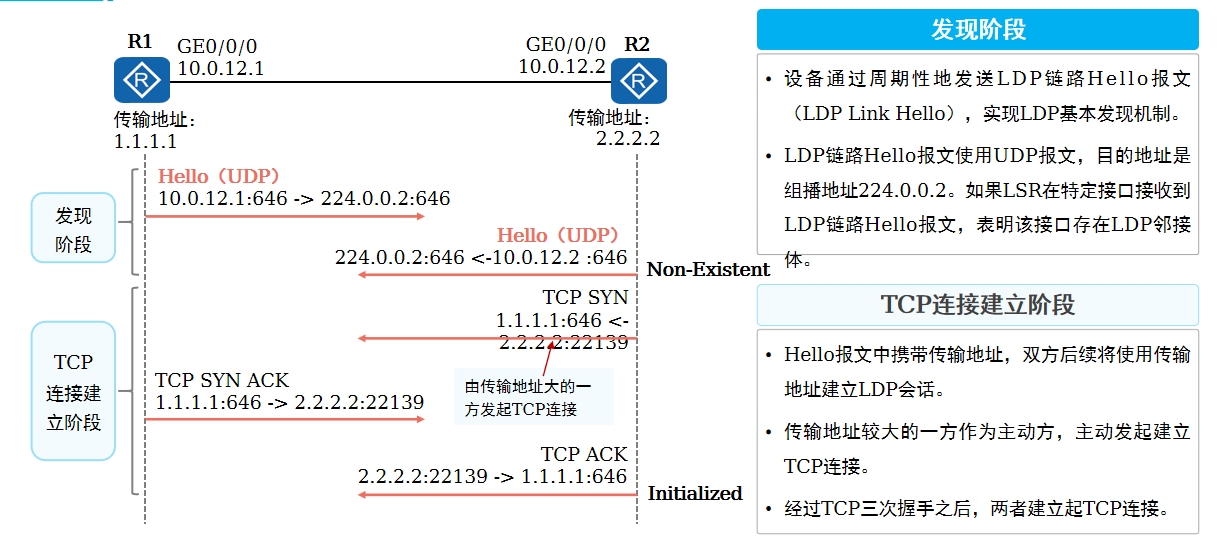

1.发现阶段与TCP连接建立

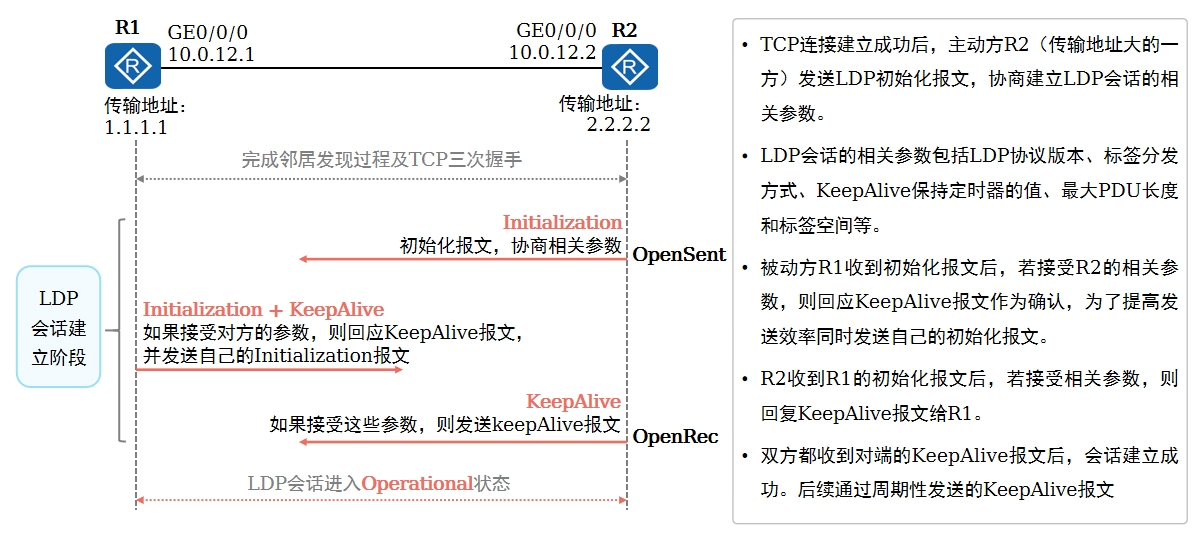

2.会话建立与保持
9.LDP标签分发
1.标签的发布和管理
在MPLS网络中，下游LSR决定标签和FEC的绑定关系，并将这种绑定关系发布给上游LSR。
LDP通过发送标签请求和标签映射消息，在LDP对等体之间通告FEC和标签的绑定关系来建立LSP
标签的发布和管理由标签发布方式、标签分配控制方式和标签保持方式来决定

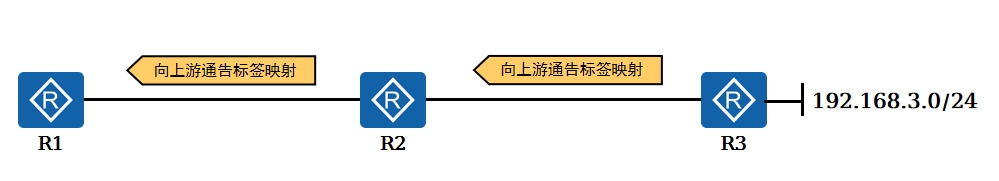

1.标签发布方式 - DU模式
DU模式
对于一个特定的FEC，LSR无需从上游获得标签请求消息即进行标签分配与分发。
LSR会主动将自己为FEC捆绑的标签通告给上游邻居，无需邻居先发起请求再通告。

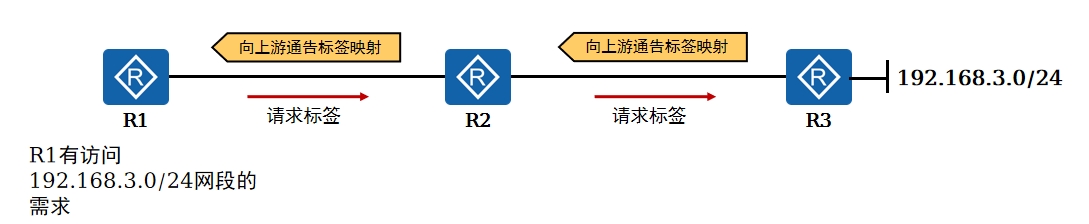

2.标签发布方式 - DoD模式
DoD模式
对于一个特定的FEC，LSR获得标签请求消息之后才进行标签分配与分发。
一般情况下，对特定FEC的访问需求会触发标签请求消息。
10.LDP工作过程详解

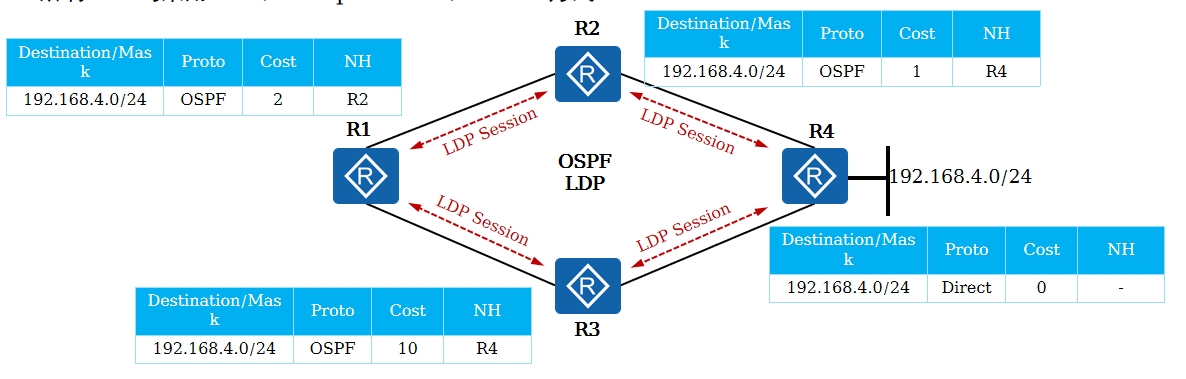

1.组网介绍
网络中已经部署OSPF路由协议且各设备之间能够正常学习到对方的路由信息。
已在各设备及相应接口上激活MPLS及LDP，且在相邻的设备之间已正常建立本地LDP会话。
所有LSR均采用DU + Independent +Liberal方式。

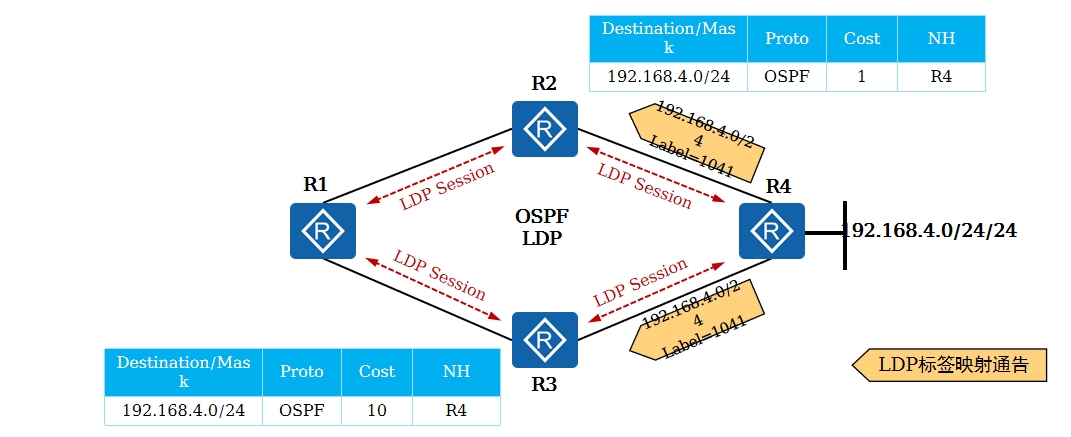

2.标签分发 - Egress LSR
R4直连网段192.168.4.0/24，R4将主动为到达该网段的路由分配标签，如1041，并主动通过LDP协议报文将标签映射通告给LDP对等体R2和R3

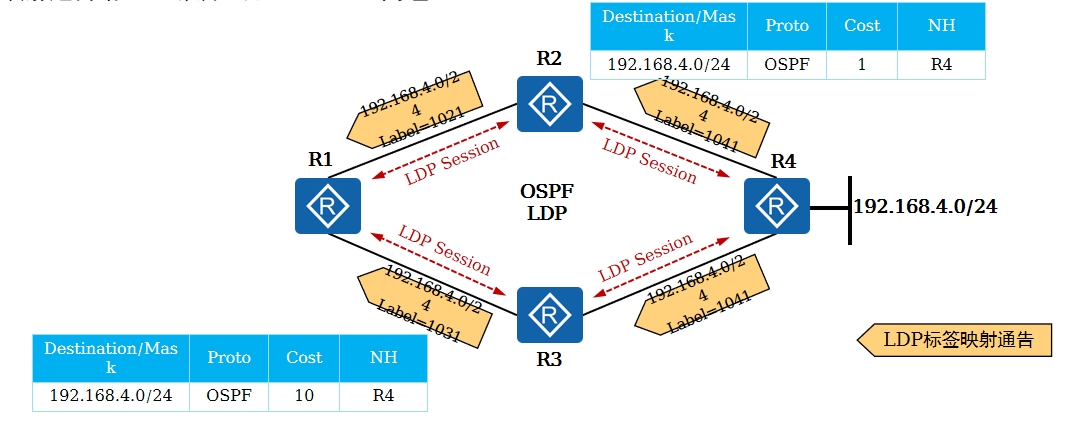

3.标签分发 - Transit LSR
以R2为例，在其路由表中，192.168.4.0/24路由的下一跳为R4，当它从R4收到关于192.168.4.0/24的标签映射通告时，由于该通告来自下游LDP邻居，因此这将触发它自己为该路由分配标签1021，并将标签映射通告给LDP邻居（如R1）。R3同理

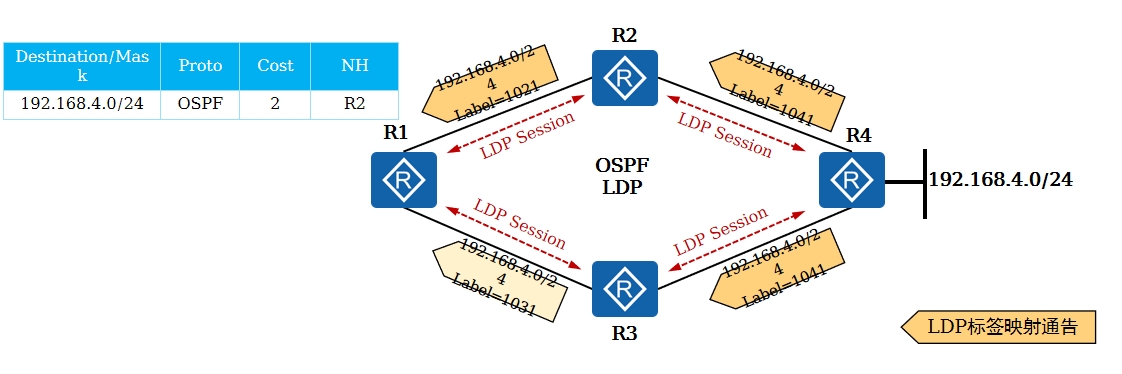

4.标签分发 - Ingress LSR
R1收到LDP邻居R2及R3通告过来的关于192.168.4.0/24路由的标签映射后，将这两个标签都存储起来，但是由于在自己的路由表中，到达192.168.4.0/24的下一跳是R2，因此当前它只会使用R2所通告的标签1021

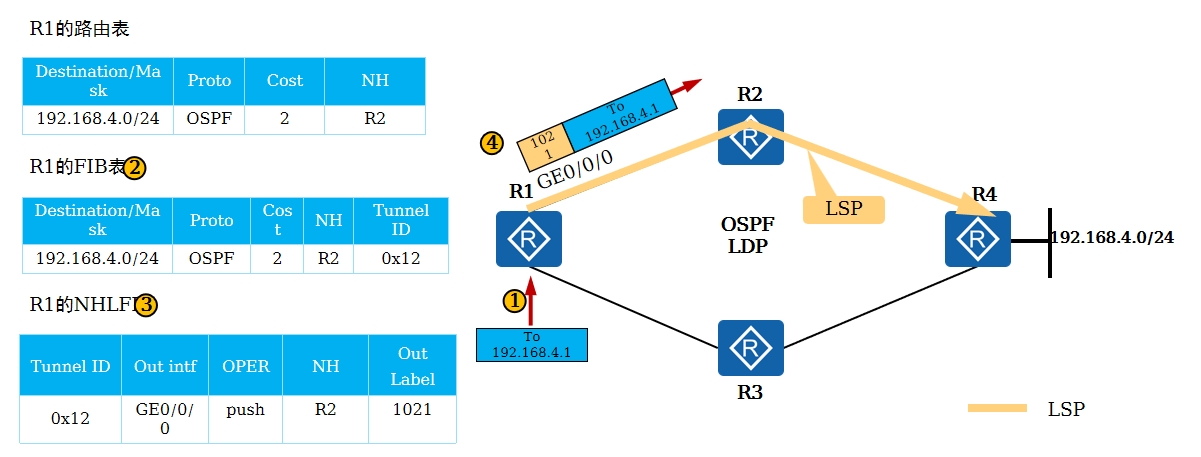

5.标签转发 - Ingress LSR
R1作为Ingress LSR，需要对接收的IP报文执行Push操作压入标签，并进行标签转发。

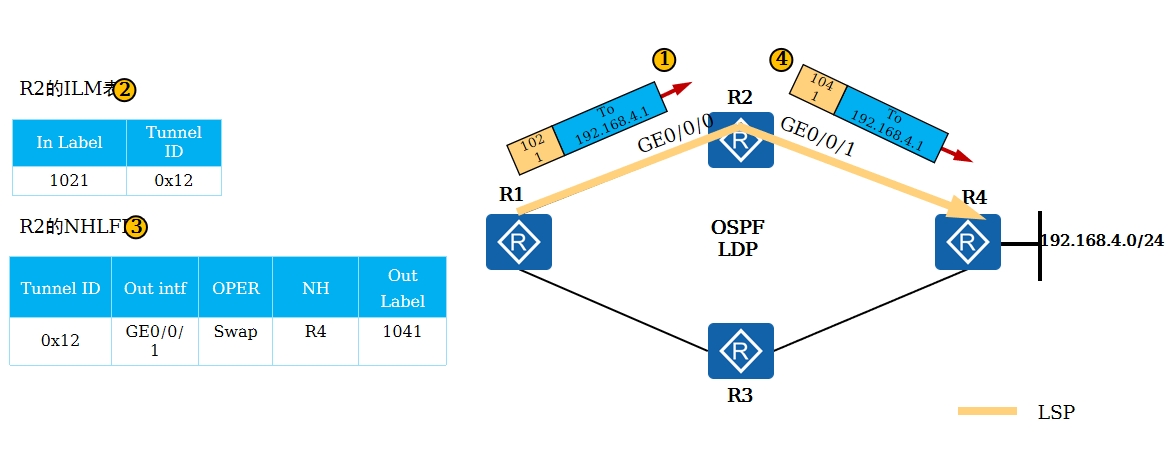

6.标签转发 - Transit LSR
R2作为Transit LSR，需要对接收的IP报文执行Swap操作交换标签，并进行标签转发

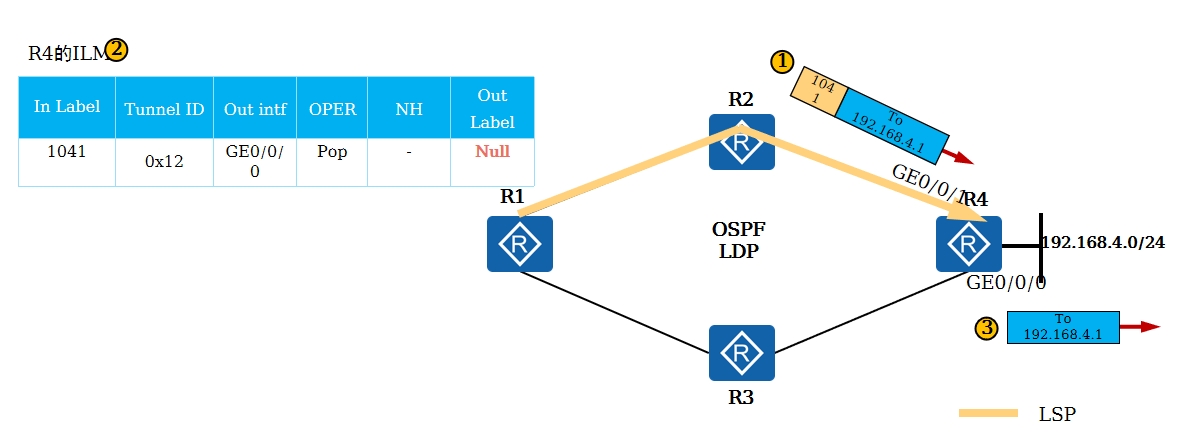

7.标签转发 - Egress LSR
R4作为Egress LSR，需要对接收的IP报文执行Pop操作交换标签，并进行IP转发
11.LDP基本配置
使能LDP
[Huawei] mpls ldp
[Huawei-GigabitEthernet0/0/0] mpls ldp
配置LDP远端会话
[Huawei] mpls ldp remote-peer remote-peer-name
[Huawei-mpls-ldp-remote-PeerName] remote-ip ip-address

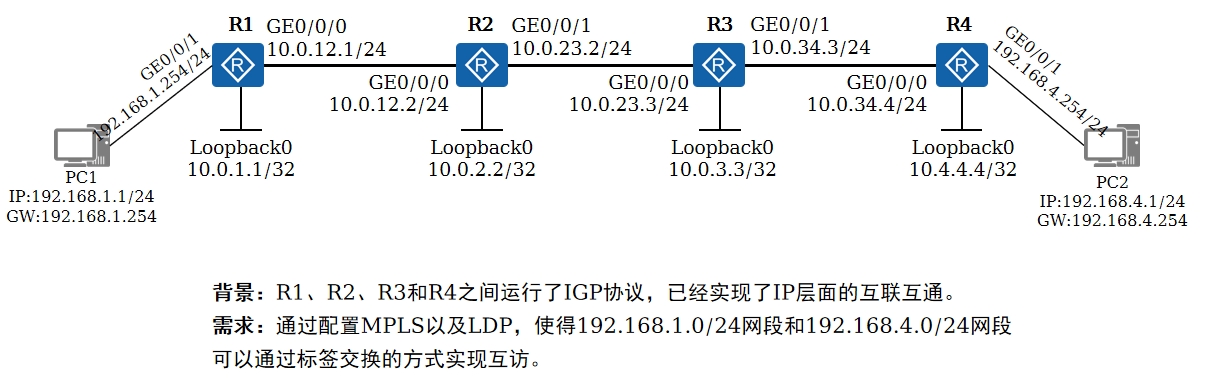

12 配置案例
使能设备上基础的MPLS和LDP功能，以R1为例：
[R1]mpls
[R1-mpls]quit
[R1]mpls ldp
[R1-mpls-ldp]quit
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]mpls
[R1-GigabitEthernet0/0/0]mpls ldp
[R1-GigabitEthernet0/0/0]quit
由于192.168.1.0/24不是32位掩码的路由，所以要额外配置触发LSP建立：
[R1]ip ip-prefix ldp permit 192.168.1.0 24
[R1-mpls]lsp-trigger ip-prefix ldp
同理，R4也需要进行相应的配置
[R4]ip ip-prefix ldp permit 192.168.4.0 24
[R4-mpls]lsp-trigger ip-prefix ldp
