IPv6路由

1.IPv6静态路由
 IPv6静态路由与IPv4静态路由类似，也需要管理员手工配置，适合于一些结构比较简单的IPv6网络
 在创建IPv6静态路由时，可以同时指定出接口和下一跳，或者只指定出接口或只指定下一跳。
 对于点到点接口：指定出接口。
 对于广播类型接口：指定下一跳
 IPv6静态路由负载分担和备份：
 在创建相同目的地址的多条IPv6静态路由时，如果指定相同优先级，则可实现负载分担，如果指定不同优先级，则可实现路由备份。
 A.静态路由配置：
 在公网上配置IPv6静态路由
 [Huawei] ipv6 route-static dest-ipv6-address prefix-length { interface-type interface-number [ nexthop-ipv6-address ] | nexthop-ipv6-address | vpn-instance vpn-destination-name nexthop-ipv6-address } [ preference preference][ permanent | inherit-cost ] [ description text ]
 静态路由如果不配置优先级，默认优先级为60。
 如果将目的地址与前缀长度都配置为全0（:: 0），则表示配置的是缺省路由（::/0）。
 undo命令中配置参数permanent时，只能取消IPv6静态路由永久发布，不能删除IPv6静态路由。

2.OSPFv3
 OSPF的基本运行机制没有改变，包括：
 基本概念：
 区域划分及路由器类型
 路由计算影响参数：优先级、度量值
 支持的网络类型：Broadcast（广播类型）、NBMA、P2P（点到点类型）、P2MP（点到多点类型）
 报文类型：Hello报文、DD报文、LSR报文、LSU报文和LSAck报文
 工作原理：
 邻居关系的建立及邻居状态的转换
 DR与BDR的选举
 LSA泛洪机制
 路由计算过程
 OSPFv3基于链路运行
2.1 OSPFv3拓扑
 


2.2 Hello报文
 与OSPFv2的Hello报文相比，OSPFv3的Hello报文去掉了Network Mask字段，增加了Interface ID字段，用来标识发送该Hello报文的接口ID
2.3 OSPFv3的LSA类型：
 1.Router-LSA（路由器LSA）
 在OSPFv3中，设备会为每个运行OSPFv3接口所在的区域产生一个LSA，描述了设备的链路状态（Link Type、Interface ID、Neighbor Interface ID和Neighbor Router ID ）和开销，在所属的区域内传播。
 2.Network-LSA（网络LSA）：
 OSPFv3的Network-LSA删除了网络掩码字段，仅用相连的路由器的Router ID来描述本网段的链路状态，由DR产生，在所属的区域内传播
 3.Inter-Area-Prefix-LSA（区域间前缀LSA）
 由ABR产生，描述区域内某个IPv6地址前缀的路由，并通告给其他相关区域。每个IPv6地址前缀，ABR都会单独发送一个Type3的LSA
 4.Inter-Area-Router LSA（区域间路由器LSA）
 由ABR产生，描述到ASBR的路由，通告给除ASBR所在区域的其他相关区域。对于所描述的每一个ASBR，ABR都会单独发送一个Type4的LSA
 5.AS-External-LSA（AS外部LSA）
 由ASBR产生，描述到达AS外部的一个前缀的路由，通告到所有的区域（除了Stub区域和NSSA区域）
 6.NSSA LSA（非完全末梢区域LSA）
 7.Link-LSA（链路LSA）
 每个设备都会为每个链路产生一个Link-LSA，仅在始发链路内泛洪。
 8.Link-LSA作用：
 向该链路上其他路由器通告本接口的链路本地地址。
 向该链路上其他路由器通告本接口的IPv6前缀列表。
 向该链路上其他路由器通告本链路始发的Network-LSA中设置的可选项
 9.Intra-Area-Prefix-LSA（区域内前缀LSA）

2.4
 OSPFv3的基础配置
 启动OSPFv3
 [Huawei] ospfv3 [ process-id ] [ vpn-instance vpn-instance-name ]
 [Huawei-ospfv3-1] router-id router-id
 在接口上使能OSPFv3
 [Huawei-GigabitEthernet0/0/1] ospfv3 process-id area area-id [ instance instance-id ]

3.IS-IS (IPv6)原理与配置
3.1 IS-IS (IPv6)
 IS-IS报文有以下几种类型：Hello PDU（Protocol Data Unit）、LSP和SNP
 为了支持IPv6路由的处理和计算，IS-IS新增了两个TLV（Type-Length-Value）和一个NLPID（Network Layer Protocol Identifier，网络层协议标识符）
 1.232号TLV（IPv6 Interface Address）
 相当于132号TLV（用于描述IPv4接口地址），只不过把原来的32bit的IPv4地址改为128bit的IPv6地址
 2.236号TLV（IPv6 Reachability）
 相当于128号和130号TLV，通过X-bit来标识内/外部可达性信息
3.129号TLV中新增NLPID
 如果IS-IS支持IPv6，那么向外发布IPv6路由时必须携带NLPID值
3.2 IS-IS多拓扑技术背景
 缺省情况下，在运行IS-IS的网络环境中，IPv4和IPv6的混合拓扑被看成是一个集成的拓扑，IS-IS针对IPv4和IPv6经计算形成相同的最短路径树
 IS-IS多拓扑：在一个IS-IS自治域内运行多个独立的IP拓扑。例如IPv4拓扑和IPv6拓扑，而不是将它们视为一个集成的单一拓扑
3.3 IS-IS (IPv6)的基础配置
 使能IS-IS（IPv6）功能
 [Huawei-isis-1] ipv6 enable [ topology { ipv6 | standard } ]
 在IS-IS进程下，使能该进程的IPv6能力
 [Huawei-GigabitEthernet0/0/1] isis ipv6 enable [ process-id ]

4.BGP4+
4.1 概述
 BGP多协议扩展（MultiProtocol BGP，MP-BGP）提供了对多种网络层协议的支持。目前的MP-BGP，使用扩展属性和地址族来实现对IPv6、组播和VPN相关内容的支持，BGP协议原有的报文机制和路由机制并没有改变
 MP-BGP对IPv6单播网络的支持特性称为BGP4+。BGP4+为IPv6单播网络建立独立的拓扑结构，并将路由信息储存在独立的路由表中，保持单播IPv4网络和单播IPv6网络之间路由信息相互隔离

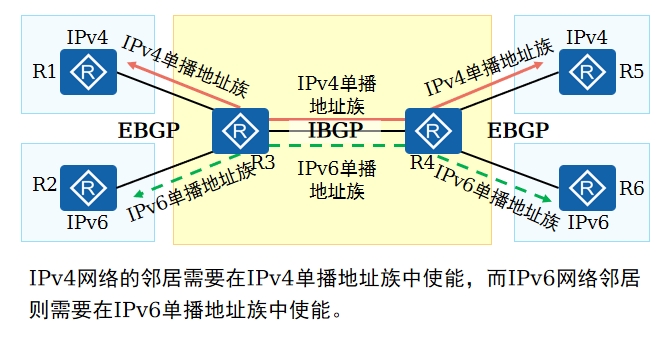

 4.2 MP-BGP支持的地址族
 MP-BGP支持的地址族有：
 IPv4单播地址族
 IPv4组播地址族
 IPv6单播地址族
 VPNv4地址族
 VPNv6地址族
 ……
 

4.3 BGP路径属性
 BGP的Update报文在对等体之间传递路由信息，可以用于发布和撤销路由。
 BGP4+中引入了两个NLRI属性，分别是：
 MP_REACH_NLRI：Multiprotocol Reachable NLRI，多协议可达NLRI。用于发布可达路由及下一跳信息。
 MP_UNREACH_NLRI：Multiprotocol Unreachable NLRI，多协议不可达NLRI。用于撤销不可达路由。
 4.4 BGP4+的基础配置
 配置BGP对等体
 [Huawei-bgp] peer ipv6-address as-number { as-number-plain | as-number-dot }
 使能BGP对等体
 [Huawei-bgp] ipv6-family [ unicast | vpnv6 | vpn-instance vpn-instance-name ]
 使能BGP的IPv6地址族并进入BGP的各IPv6地址族视图。
 [Huawei-bgp-af-ipv6] peer ipv6-address enable
 配置BGP路由注入：配置BGP将IPv6路由表中的特定路由注入到BGP路由表中。
 [Huawei-bgp-af-ipv6] network ipv6-address prefix-length [ route-policy route-policy-name ]

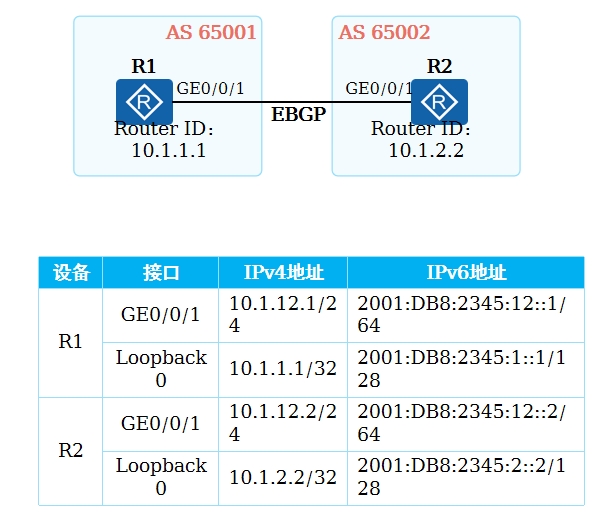

4.4 BGP双栈配置
场景描述：
某公司两个分部之间通过BGP实现网络互通。该公司为了保证未来的业务发展，在两个分部都部署了IPv6网络进行业务测试，因此还需要部署BGP4+实现IPv6网络互通。
 

1.部署IPv4网络
 配置BGP基本功能：建立EBGP对等体
 [R1] bgp 65001
 [R1-bgp] router-id 10.1.1.1
 [R1-bgp] peer 10.1.12.2 as-number 65002
 [R2] bgp 65002
 [R2-bgp] router-id 10.1.2.2
 [R2-bgp] peer 10.1.12.1 as-number 65001
 发布IPv4路由
 [R1-bgp] iPv4-family unicast
 [R1-bgp-af-ipv4] network 10.1.1.1 32
 [R2-bgp] iPv4-family unicast
 [R2-bgp-af-ipv4] network 10.1.2.2 32
2.部署IPv6网络
 配置BGP4+基本功能：建立EBGP对等体，并使能对等体
 [R1] bgp 65001
 [R1-bgp] peer 2001:DB8:2345:12::2 as-number 65002
 [R1-bgp] iPv6-family unicast
 [R1-bgp-af-ipv6] peer 2001:DB8:2345:12::2
 [R2] bgp 65002
 [R2-bgp] peer 2001:DB8:2345:12::1 as-number 65001
 [R2-bgp] iPv6-family unicast
 [R2-bgp-af-ipv6] peer 2001:DB8:2345:12::1 enable
 发布IPv6路由：
 [R1-bgp-af-ipv6] network 2001:DB8:2345:1::1 128
 [R2-bgp-af-ipv6] network 2001:DB8:2345:2::2 128
3.查看BGP对等体信息
 display bgp [ipv6] peer，分别查看IPv4和IPv6网络中的BGP对等体信息
