Cisco SDA介绍
SD-Acess简介1.什么是SDA
软件定义接入，主要用于内网，SD-WAN用于外网，通过隧道在外网建立网路互访，而SDA主要用于内网访问控制，优势：自动化、大二层虚拟网络管理、监控和故障处理
组建：DNAC、Cisco ISE【权限控制】、APIC-EM【SDN. Controller】、NDP network data platform【自能分析 】
2.打破ip地址和策略之间的依赖关系
什么是Fabric
Fabric提供了一个Overlay网络
Overlay网络是一种逻辑拓扑，用于 虚拟连接设备，底层的是underlay，抽象出来的是Overlay
控制层面：
LISP:传统网络ip地址代表我们的地址也代表我们的权限，location与identity是合并的，Overlay行为是location与identity分离，设备移动时，将保留相同的ipv4或ipv6地址，具有相同的身份，Rloc:路由位置信息用户位置信息，地址对应交换机地址，EID:认证通过之后获取到的地址；
数据层面：
data plane based on vxlan:最终只需要两台交换机之间的隧道
可控层面：
使用vxlan中的两个字段，vrf+sgt，两个不同的用户组划分在不同的vn下时不通，同一个vn下是可以通的
数据转发：vxlan封装中的vn和sgt，属于哪个vn和哪个sgt，从查询ISE获得，然后转发大目标网络，目标网路获取数据包后做准入，是不是同一个vn，sgt id 是否允许进
策略执行：入方向分类，出方向执行
control-plane nodes：主机数据库，设备catalyst 9300/9400/9500
Edge Nodes：负责识别和验证终端 ，SDA每台交换机上都所有vlan的网关，为连接的终端提供一个Anycast l3 网关
SDA部署步骤
Border Nodes:internal border、external border【连接公司未知网路】、internal+external border 【连接transit和公司已知网路】
Design -> discover -> create vn -> assign sg to vn. -> create fabric -> create transit/peer network -> set authentication method -> set roles -> configure fusion -> policy ->host on-border
3.DNAC操作
3.1 创建地址规划，创建地址池

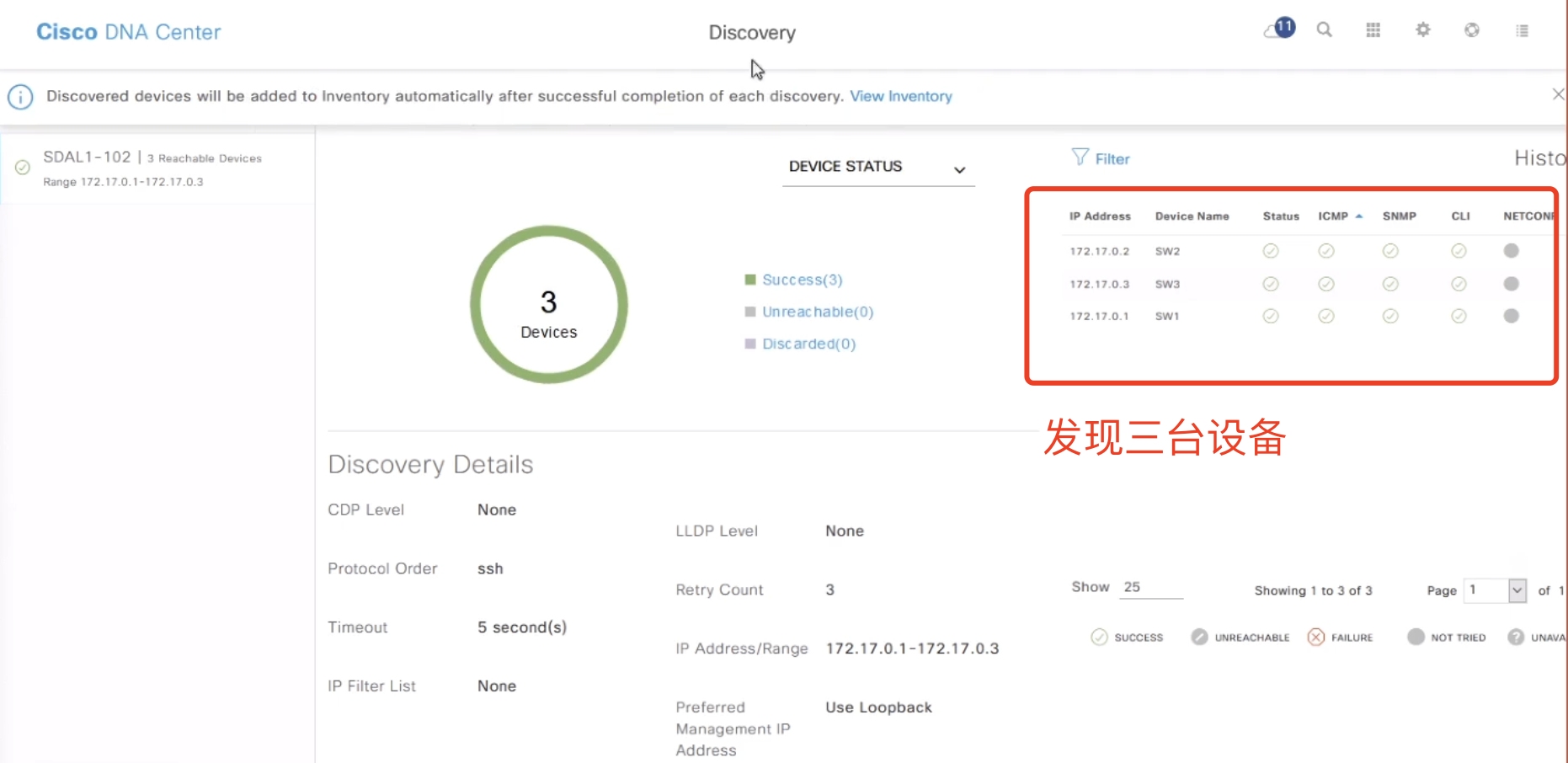

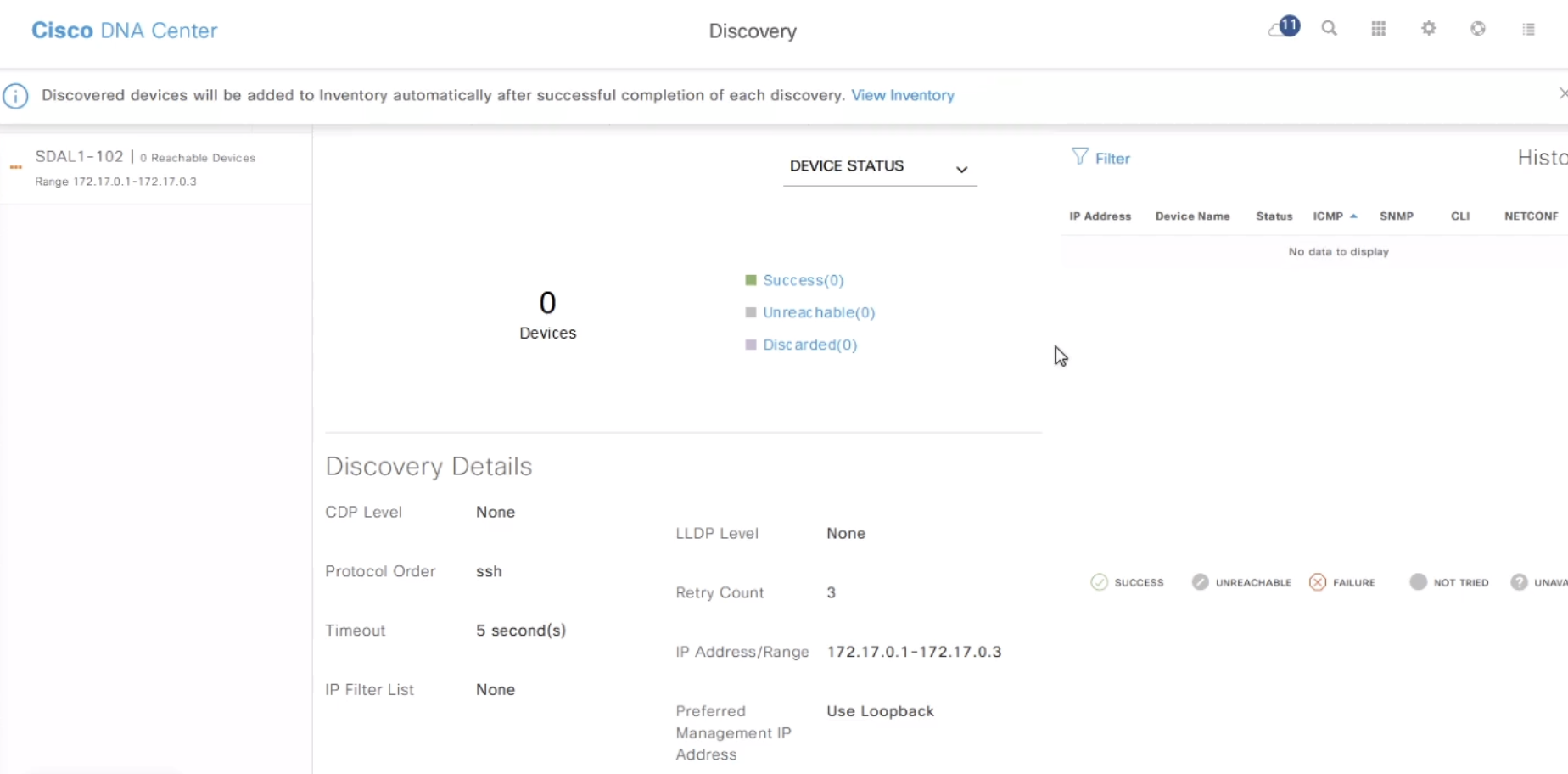

3.2 discover：发现交换机，基础配置是DNAC要访问到交换机，交换机管理用环回口-> New discover：命名、发现方式（cdp、地址、lldp）、凭证（账号密码）、管理方式（ssh、telnet）-> start


同时可以做资产管理：

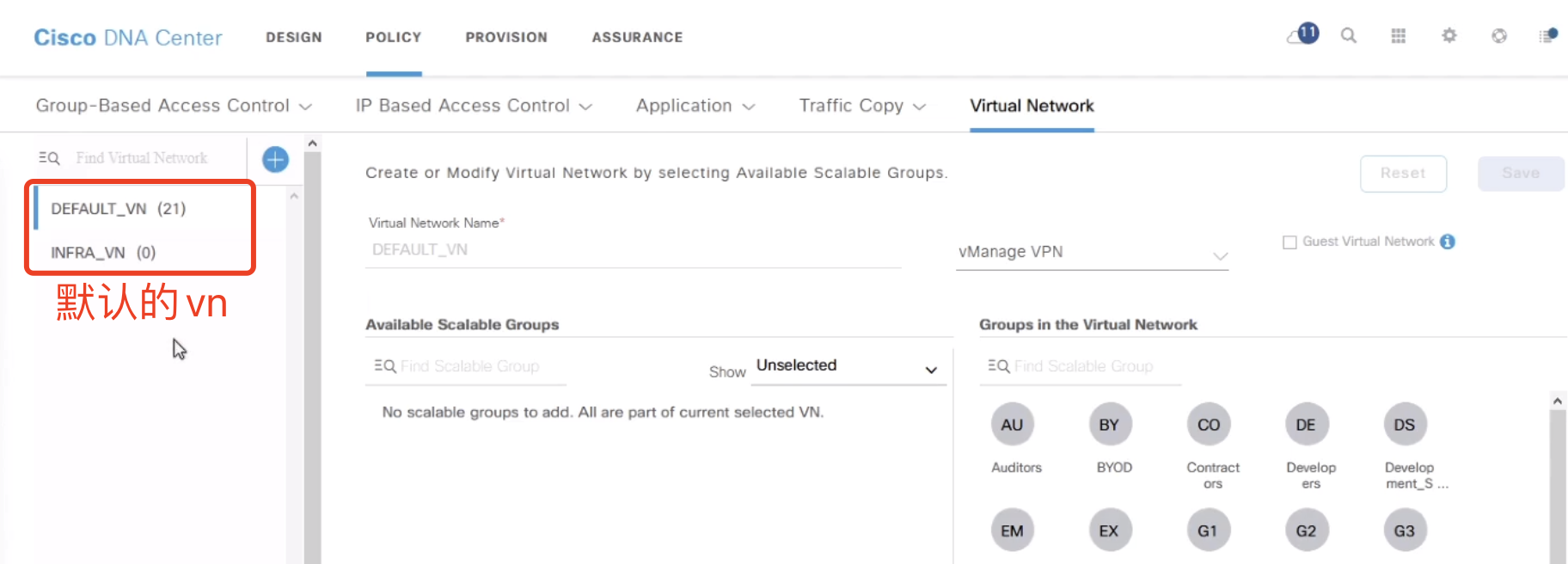

3.3 create vn

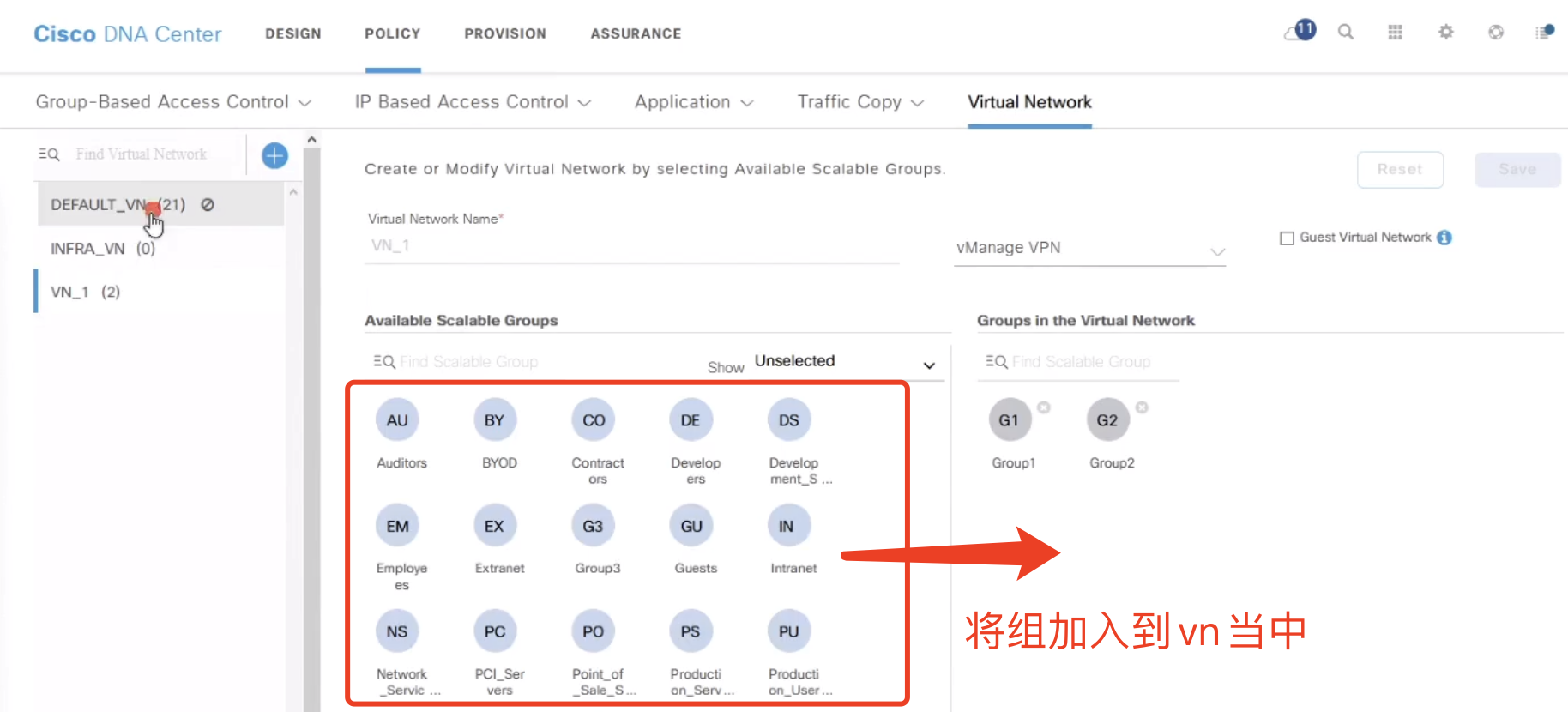

Vn分组：

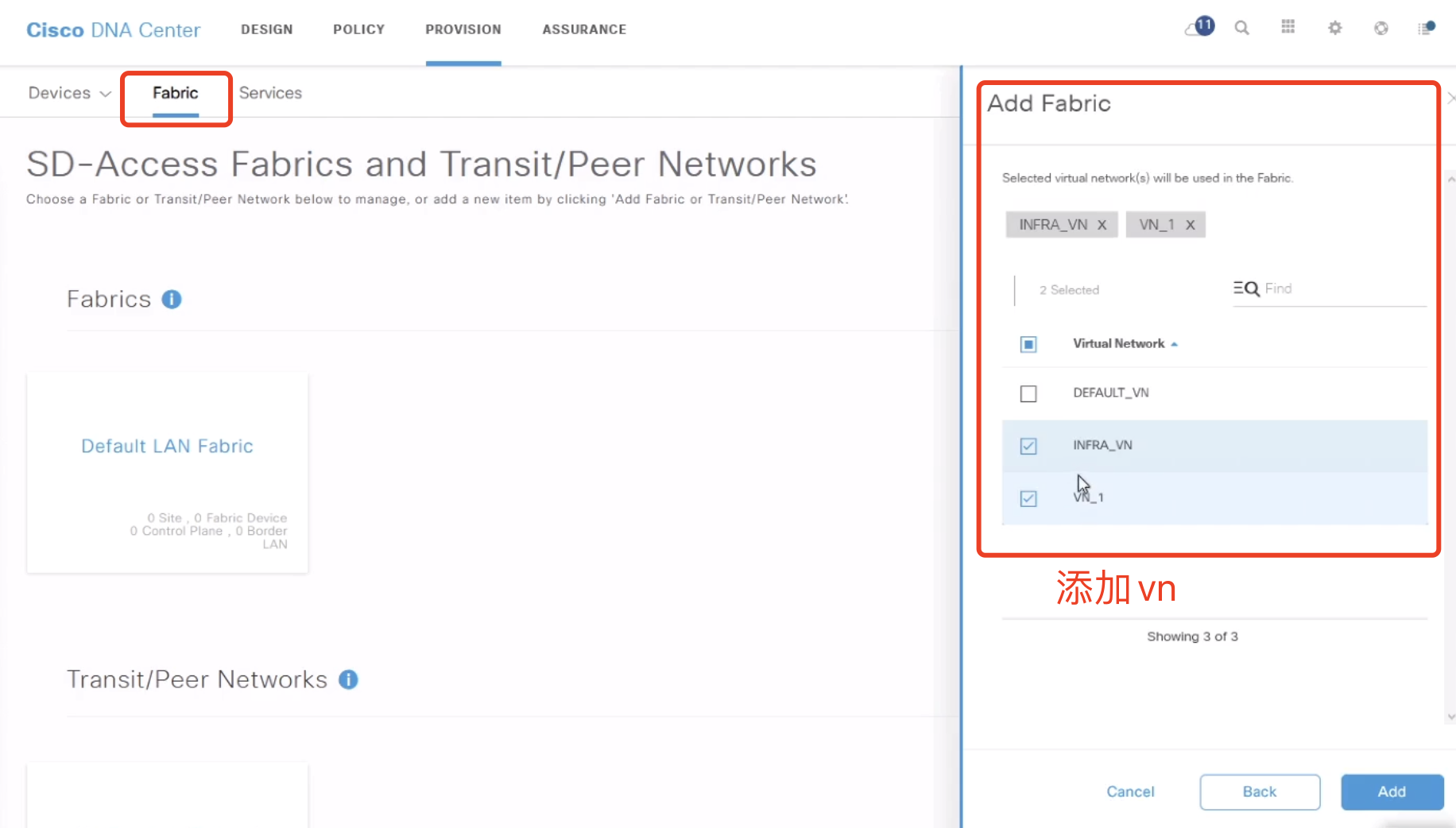

4.创建虚拟层create frabic

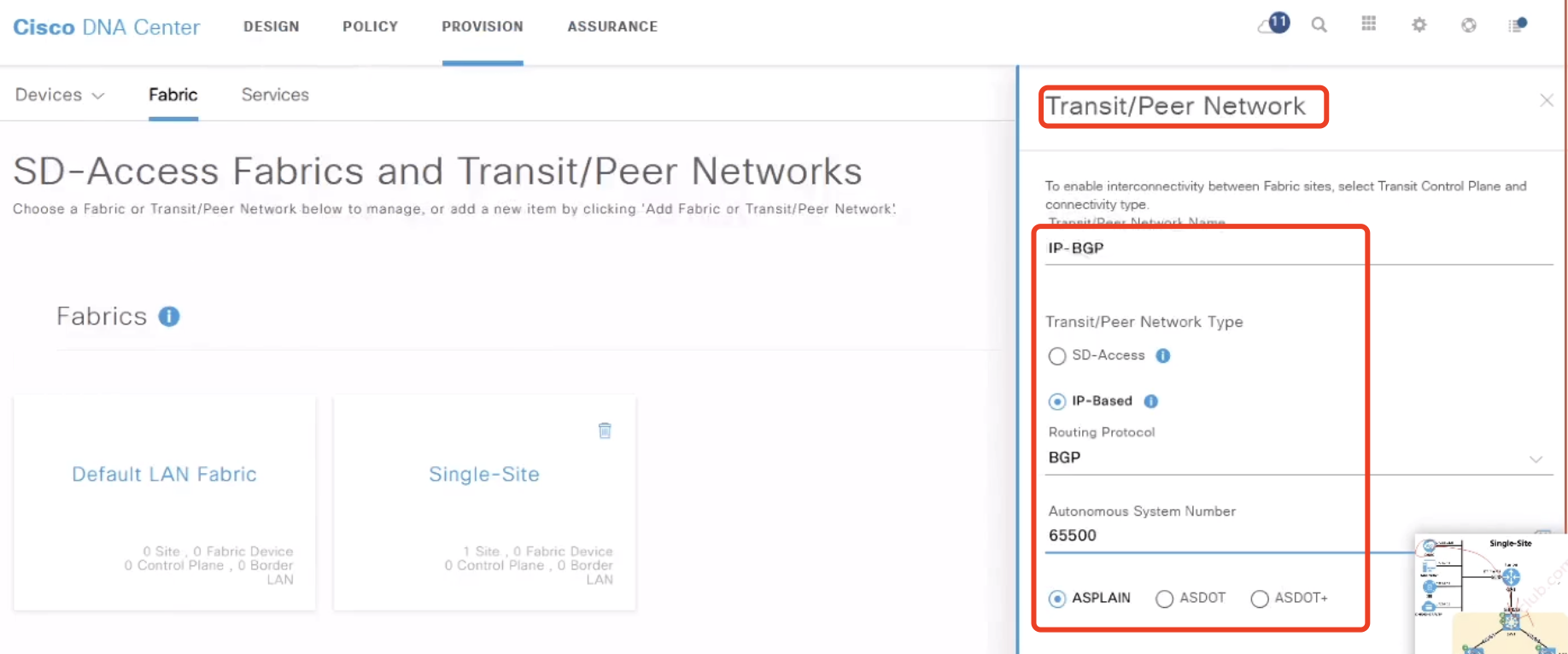

创建transit【配置BGP连通外部网络】


设置角色【border node比较麻烦】，选完一堆就可以推送到设备-> provision推送

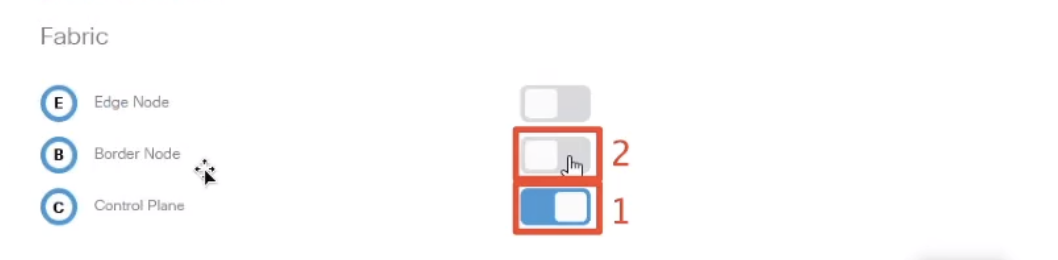

5.Set role
设置交换机的角色

edge nodo 和 contrl plane比较简单，点上就可以
border node需要配置内部或外部，or 内外部三种，需要配置 bgp as 号、地址池【border和fusion之间的】、需要通信的vn，单臂路由需要svi接口
6.配置fusion
Fusion配置子接口与border node相连，配置子接口和绑定vlan，配置bgp。

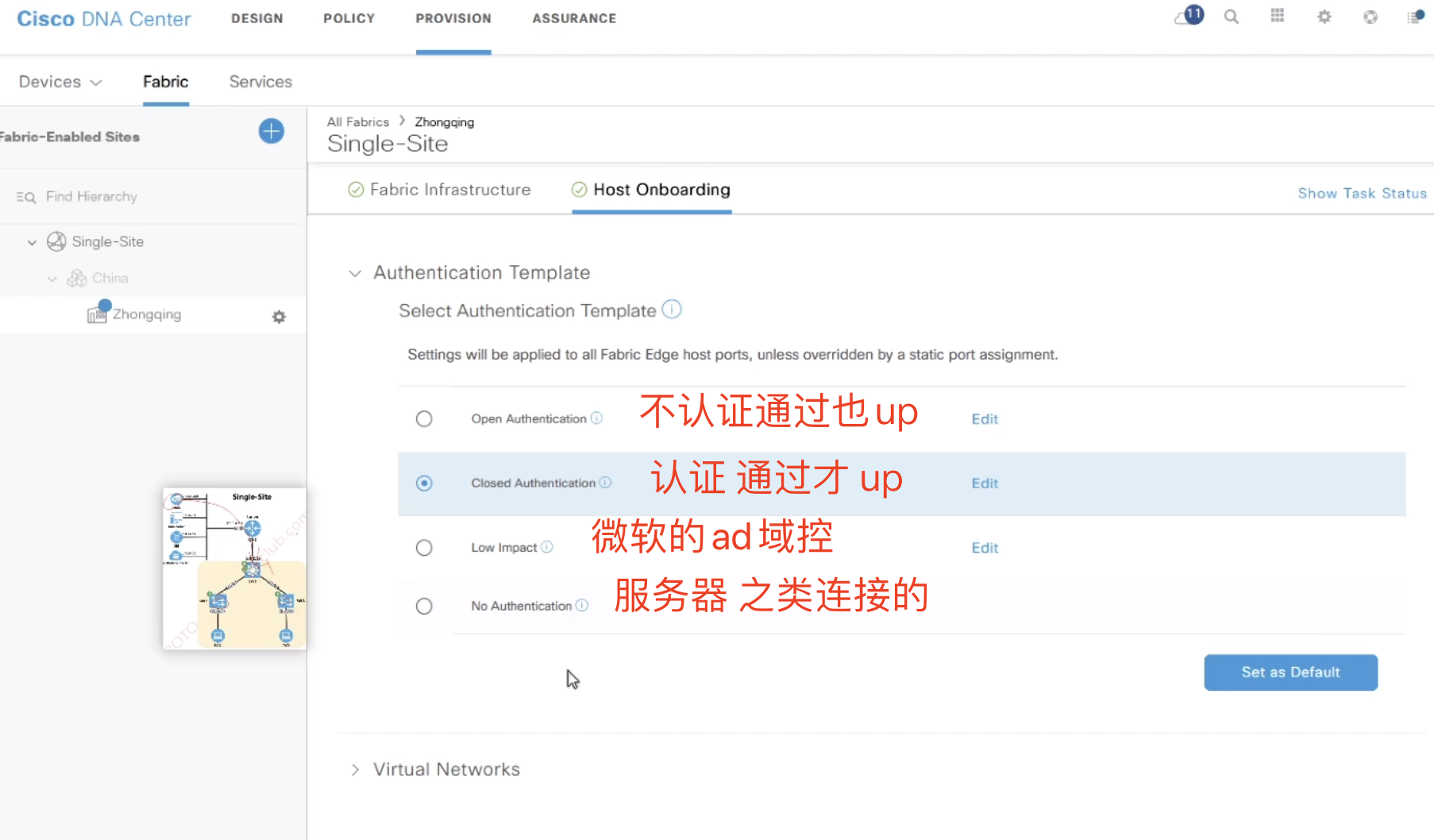

7.配置pc机连接 访问
交换机底下连接PC，PC通过 802.1x认证联通网路，在DNAC中配置分组的可达性控制访问。
8.ISE:identity services engine 身份服务引擎
创建组、创建用户、授权关联信息、policy【认证信息】，然后关联组
9.单站点和多站点的区别在于创建transit network的时候选择SD-Access【多站点】和 IP-base【单站点】
4.Lisp【控制层面，相当于路协议】
4.1.详解：
1.lisp：loaction identity separate protocol位置身份分离技术，控制使用lisp、数据传输使用vxlan
1.1. Control plane：lisp map server / resolver
* EID(host address Or subnet) TO RLOC(Routing locater-local. Router address) mappings
1.2.Edge&internal border：lisp tunnel router
搭建隧道的设备
* register EID with map server
* Ingress / egress(ITR/ETR)
1.3 LISP Proxy tunnel router
* Provides a default gateway when
