网络基础知识

1. 以太网和交换机基础

 1.1 以太网介绍
  分布型信息包交换网络
  1.1.1 冲突域
  一个局域网内多台主机同时发送信号导致冲突的范围
  1.1.2 广播域
  多台主机组合成的一个区域网络
  1.1.3 CSMA/CD
  避免数据信号冲突的一种协议
  1.1.4 半双工/全双工
  单车道/双车道的道理
  1.1.5 自协商
  通信双方协商通信的协议，以双方优先级低的网口作为数据通信方式。
 1.2 以太网桢结构
  1.2.1 MAC地址
  物理地址，每块网卡具有唯一的地址，长度为48位，前2位为广播和本地地址，中间22位为厂商的注册地址，最后24位为厂商分配的网卡地址
  1.2.2 以太网桢格式
  有两种数据桢封装协议：IEEE802.3 和 Ethernet II,IEEE802.3类型：
  1. 前导码(7字节)：每个分组的开头提供5Mhz的时钟信号，让接收设备能够跟踪到来的比特流；
  2. 桢起始位置分隔符(1字节)：值为10101011，检测为数据开头；
  3. 目的地址(6字节，6*8=48位MAC地址)
  4. 源地址
  5. 长度(2字节)：桢有多长，标注在这里
  6. 802.2报头和数据(46 - 1500字节)
  7. FCS桢校验序列(4字节)：检查完整性
 1.3 交换网络基础
  1.3.1 以太网交换机
  1.3.2 交换机3种转发行为
  1. 泛洪：广播
  2. 转发：单播
  3. 过滤：有两种，一种是单播，即根据MAC地址表转发，一种是转发的端口是收到的端口，这种就丢弃
  1.3.3 交换机转发原理
  通过通讯录转发，这个通信录叫MAC地址表，每条记录会被记录一定时间，超时会被删掉，收到数据包后查看MAC地址表转发到哪里，判断是广播、单播还是丢弃；
  
2. STP生成树协议

 这个名字寓意网络像树一样生长，不会有环路
 2.1 作用及工作原理
  2.1.2 结构：根桥(Root Bridge)、根端口(Port)、指定端口(Designated Port)、替代端口(Alternate Port)、路径开销(Path Cost)
  2.1.3 目的：达到裁剪冗余环路的目的，同时实现链路备份和路径优化；
  2.1.4 信息交换：交换机之间通信为信息交互单元，称为BPDU(桥协议数据单元)，是一种二层报文，目的MAC是多播地址：01-8-C2-00-00-00
  2.1.5 STP工作过程：选举根桥(桥ID最小为根桥)、从根桥连到表的交换机为指定端口，选择连到根桥最大的带宽选为根端口，循环这个过程到网路边缘，指定端口和根端口进入转发状态，其它端口为堵塞状态，STP BPDU包会定时从各个网桥的指定端口发出，维护链路的状态；
  2.1.6 5中端口状态：禁用、侦听、学习、转发、阻塞
  2.1.7 缺陷：收敛速度，
  2.1.8 华为设备上配置命令：
  默认开启，禁止命令为：stp disabled
  查看状态：dis stp
  修改STP模式：stp mode mstp/rstp/stp
  修改桥优先级：stp priority 0-61440
  修改端口优先级：inter g0/0/1 然后配置：stp port priority 0-240
  修改端口开销......其它，baidu上都有教程
  
3. VLAN虚拟局域网

 3.1 作用：分组处理；
 3.2 原理：实际是对MAC地址表的划分，每一个vlan对应一张MAC地址表，通过将物理端口划分到不同VLAN中，实现广播域的隔离；
 3.3 桢格式(802.1q)：在桢中插入一个标签Tag(4个字节)，每个字节：
  1.TPID：2字节，标志这是802.1q标签的桢，固定值是0x8100;
  2.PRI：3bit，表示桢优先级，值范围0-7，值越大优先级越高；
  3.CFI：1bit，表示MAC地址是否经典式，0为以太网桢，1表示FDDI桢和令牌网桢；
  4.VLAN ID：12bit，取值范围0-4095，0、4095是保留的；
 3.4端口类型：Access、Trunk、Hybird
  Access：只能属于一个vlan，用于同一个vlan
  Trunk：用在交换机之间，交换不同vlan的桢
  Hybird：混合Access和Trunk，tagged一般用了vlan交换机之间的级联，untagged则用于连接PC
 3.5 划分：基于端口【一般情况下】、MAC地址、子网、网络层协议
  
4. IP基础

 4.1 IP报文
  1. 版本(4bit)：IPV4或IPV6;
  2. 报头长度(4bit):整个ip报文报头长度，值最小为5，最大为15，报头长度计算为值*32bit；
  3. 优先级和服务类型(8bit)：指出如何处理整个报文；
  4. 总长度：(16bit)：这个报文分组的总长度，包括数据部分；
  5. 标志位(3位)：不要分组；
  6. 分段偏移(13bit):报文太大，需要分片，这里用于接收后的重组；
  7. 存活时间(8bit)：后发展成位跳数；
  8. 协议(8bit)：用的是什么ip协议
  9. 报头校验和(16bit)
  10. 源IP(32bit)
  11. 目的IP(32bit)
  12. 选项
  13. 数据
 4.2 IP地址
  1. 32位，4个8位组组成，例如 192.168.1.1
  2. IP地址结构：网络号 + 节点号
  3. 私有地址：
   A类：10.0.0.0 - 10.255.255.255
   B类：172.16.0.0 - 172.31.255.255
   C类：192.168.0.0 - 192.168.255.255
  4. 子网掩码：32位组成，主要用来区分网络号，IP地址与子网掩码做与运算得到网络号
  5. 子网划分：将已有的大段的IP地址划分成多个网络号相同的子网
  
6.ARP

 6.1 工作原理：只知道对端IP地址，需要询问对端MAC地址信息，通过这个协议获取对端的MAC地址
 6.2 ARP报文：ARP请求和ARP应答
    6.3 ARP工作原理：
     1.在发送数据前，设备会先查找ARP缓存表，如果缓存表中存在对方设备的MAC地址，则直接采用该MAC地址来封装帧，
  然后将帧发送出去。如果缓存表中不存在相应信息，则通过ARP来获取。
  2.主机1通过发送ARP Request报文来获取主机2的MAC地址。
  由于不知道目的MAC地址，因此ARP Request报文内的目的端MAC地址为0。
  3.ARP Request是广播数据帧，因此交换机收到后，会对该帧执行泛洪操作。
  4.所有的主机接收到该ARP Request报文后，都会检查它的目的端IP地址字段与自身的IP地址是否匹配。
  主机2发现IP地址匹配，则会将ARP报文中的发送端MAC地址和发送端IP地址信息记录到自己的ARP缓存表中。
  5.主机2通过发送ARP Reply报文来响应主机1的请求，此时主机2已知主机1的MAC地址，因此ARP Reply是单播数据帧。
  6.交换机收到该单播数据帧后，会对该帧执行转发操作。

7.TCP与UDP

 7.1 TCP报文格式:
  1. 源端口(16bit)
  2. 目的端口(16bit)
  3. 序列号(32bit)：发送端发送多少数据的数
  4. 确认序列号(32bit)：接收端确认收到多少数据
  5. 报头长度(4bit)：同ip报头那个字段
  6. TCP标志位：
  1. URG：紧急指针，只有这里被设置，紧急指针字段才会填充数据；
  2. ACK：确认标志位，用于确认接收到报文；
  3. PSH：被设置时，TCP报文不进入缓冲区，需要提交给应用层尽快处理；
  4. RST：重建标志位，需要重新建立TCP会话；
  5. SYN：建立连接标志位，需要建立TCP会话；
  6. FIN：断开TCP会话；
  7. 窗口尺寸(16bit)：最大为65535，TCP处理者根据自身处理能力调整窗口大小；
  8. 检验和(16位)
  9. 紧急指针：用于紧急处理TCP的控制数据；
  10. 选项
  11. 数据
 7.2 TCP会话建立和终止：
  三次握手和四次握手(SEQ为序列号),例如主机A与B
  1. 三次握手(建立)：1.A->B 【SEQ=0,CTL=SYN】,2.B->A 【SEQ=0,ACK=1(SEQ+1),CTL=SYN,ACK】,3.A->B 【SEQ=1,ACK=1,CTL=ACK】
  2. 四次握手(终止)：1.B->A 【SEQ=101,ACK=301,CTL=FIN】，2.A->B 【SEQ=301,ACK=102,CTL=ACK】，3.B->A 【SEQ=301,ACK=102,CTL=FIN】，4.A->B 【SEQ=102,ACK=302,CTL=ACK】
 7.3 TCP的确认和重传：
  例如主机A与B
  1. 确认：1.A->B：SEQ=1369,400字节；2.B->A：ACK SEQ=1769；3.A->B：SEQ=1769,500字节；4.B->A：ACK SEQ=2269；5.A->B：SEQ=2269 800字节；6.ACK SEQ=3069；7.A->B：SEQ=3069
  2. 重传：等待超时，重传发送的数据
 7.5 UDP
  7.5.1 特性：
  1. 属于无连接协议
  2. 提供有限的错误检查
  3. 尽力而为的传输方式
  4. 不具备数据恢复功能
  7.5.2 UDP报文格式：
  1. 源端口
  2. 目的端口
  3. 长度
  4. 校验和
  5. 数据

8.IP路由基础

  路由有两个基本功能：路由决策和报文转发；
 8.1 路由协议概述：
  路由表的路由通常可以分为以下三类：
  1. 通过链路层协议发现的路由，也称直连路由，不需要配置；
  2. 手工配置的静态路由；
  3. 动态路由协议发现的路由，RIP、EIGRP、OSPF、IS-IS、BGP
  华为设备查询路由协议：display ip routing-table
 8.2 路由选路原则
  1. 最长匹配原则：当路由器收到转发报文，会匹配路由表，目的IP地址与表中掩码字段做与运算，匹配最长的网络前缀所在的端口转发；
  2. 路由优先级：每种协议的优先级都不一样，最高是直连路由，OSPF为10、IS-IS为15，静态路由60，RIP为100，在华为设备中；
  3. 路由开销：路由到目的地的代价，会受延迟、带宽、调数、最大传输单元等影响，路由开销最小为最优路由，放入路由表中；
  
9. RIP【距离矢量路由协议】

 9.1 目的：自动地更新网络，尽快地收敛网络地变化，动态维护一个路由表，完成路由决策的功能；
 9.2 使用Bellman-Ford算法，通过UDP的520端口完成IP层面更新和维护路由表；
 9.3 两种类型报文：请求报文和响应报文；
 9.4 RIPv2报文格式：
  1. 命令：requset还是response
  2. 版本号：v1还是v2
  3. 地址族标识
  4 路由标记：
  5. IP地址：路由的前缀
  6. 子网掩码
  7. 下一条：网络转发的地址
  8. 度量值：跳数计数
 9.5 防环机制：水平分割、毒性反转、触发更新
  1. 水平分割：路由器从某个接口学到的路由，不会从该接口再发回给邻居路由器
  2. 毒性反转：路由器从某接口学到路由后，如果从收到路由的原接收接口发回给邻居路由器，将该路由的跳数设置为16即不可达
  3. 触发更新：一条路由的度量值发生变化，回触发发送更新消息，不用等待周期更新计时器超时，这样加快网络的收敛
  
10.OSPF

 10.1 OSPF基本原理
  1. 自治系统(AS):在ospf网络中，只有在同一AS中的路由器相互交换链路状态信息，所有的ospf路由都维护一个相同的链路状态数据库LSDB
  2. 链路状态(Link-State):包括IP地址和子网掩码、接口类型、链路的花费以及链路上的邻居
  3. 邻居关系(Neighbor)：ospf路由器启动后，会通过ospf接口向外发送hello报文发现邻居，收到hello报文的ospf路由器会检查报文所定义的参数，如果双方一致就会形成邻居关系
  4. 邻接关系(Adjacency)：指两台路由器之间允许直接交换路由更新数据，共享链路状态信息，并不是所有邻居都可以邻接关系，只有成功交换DD和交换LSA之后才行
  5. 区域(Area)：在一个AS可以划分不同区域，区域用与实现层次结构设计
   一组网段的集合，划分区域缩小LSDB规模，减少网络流量，每个区域都有自己的LSDB,Area 0 成为骨干区域，负责在非骨干区域间发布由区域边界路由器汇总的路由信息，避免区域路由间环路
  6.OSPF有三张重要的表项，OSPF邻居表、LSDB表和OSPF路由表；    1.内部路由器（IR）
   2.区域边界路由器（ABR）
   3.骨干路由器（BR）
   4.AS边界路由器（ASBR）
  6. 花费(Cost)：每条链路都有一个cost，根据链路带宽计算
 10.2 OSPF报文类型
  1. hello报文【建立邻居表】
  2. DD（Database Description，数据库描述）报文【建立LSDB】
  3. LSR(LinkState Request，链路状态请求)报文
  4. LSU（LinkState Update，链路状态更新）报文
  5. LSAck（LinkState Ackownledgment，链路状态应答）报文
  LSA(LinkState Advertisement)：链路状态通告，交换并保存整个网络的链路状态信息，构建整个网络的拓扑结构，并生成链路状态数据库LSDB，然后OSPF路由器根据自身的LSDB,利用spf算法路由算法独立计算出达到任意目的地的路由信息
 10.3 DR与BDR
  1. 在一个AS系统中，都有一个指定路由器和一个备份指定路由器，通过hello协议选举产生，用来代表本网络的网络路由宣告，只允许DR、BDR与其他OSPF路由器建立邻接关系，其它连接他们的OSPF路由器为DRother，这些不允许建立邻接关系
 10.4 多区域OSFP
  1. 规定非骨干区域必须与骨干区域直接相连
     2. 减少LSA在单个区域内泛洪的量
     3. 减少OSPF路由表，减小路由表的规模
    11.总结：步骤：1.建立邻居关系、2.通告链路状态信息、3.计算路径、4.形成路由表

11. Vlan间路由

  1. 多臂路由实现VLAN间通信【不常用，太浪费路由器接口，一个接口一个vlan网关】；
  2. 单臂路由实现VLAN间通信【单个路由器接口做子接口，子接口使用802.1q绑定vlan Tag】；
   缺点：会造成单点故障
  3. 三层交换机实现VLAN间通信；
   配置vlan接口地址，实现在三层交换上创建网关
  
12. 链路聚合

 12.1：指多条具有相同一台链路捆绑在一起形成逻辑链路，华为称为Eth-Trunk
 12.2：好处：冗余链路、增加带宽、分担负载、节约成本
 12.3：条件：成员加入时，默认时hybird接口，不能配置任何业务和静态MAC地址
 12.4 链路聚合模式：
  1. 手工负载分担：默认情况下，eth-trunk使用这种方式。过程：创建eth-trunk，将接口加进来，配置允许通过的vlan：port trunk allow-pass vlan xx xx xx
  2. LACP：Link Aggregation Control Protocol 链路聚合控制协议，主要解决手动链路聚合无法检测的链路层故障、链路错连等故障；
  1. 工作原理：配置eth-trunk,mode 选择LACP模式，通过链路聚合控制协议数据单元LACPDU进行信息交互，两端会协商一个主动端，根据系统优先级，然后协商生成活动链路和备用链路，根据接口优先级
  2.LACP模式分类：二层链路聚合和三层链路聚合，三层模式一般用在汇聚层至核心层使用

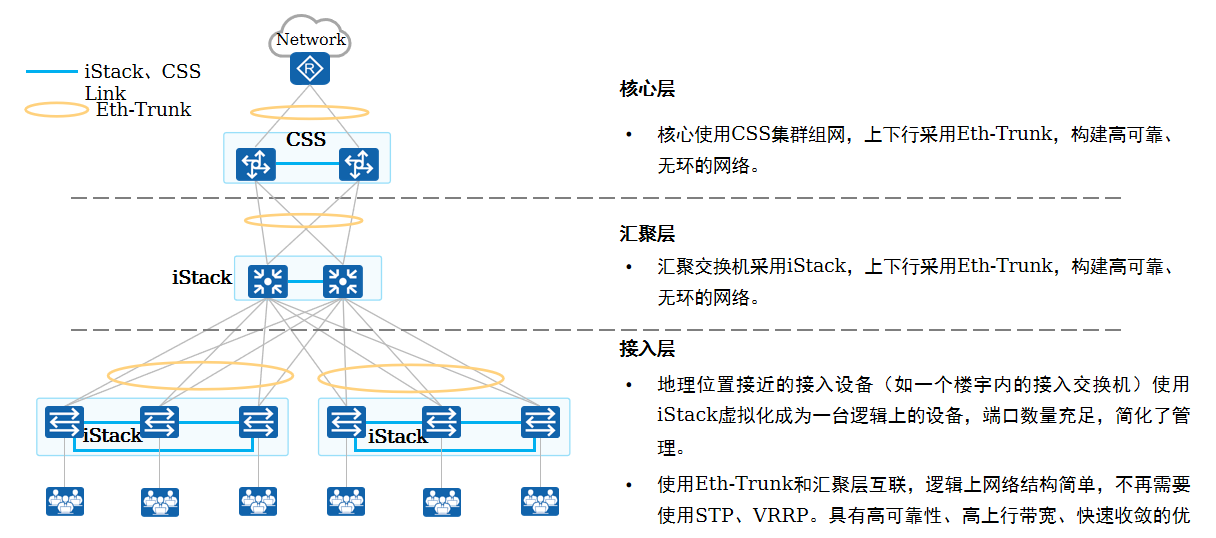

     12.4 堆叠、集群
  1.堆叠（iStack）：：多台支持堆叠特性的交换机通过堆叠线缆连接在一起，从逻辑上变成一台交换设备，作为一个整体参与数据转发
  2.集群（Cluster Switch System，CSS ）：将两台支持集群特性的交换机设备组合在一起，从逻辑上组合成一台交换设备

  


13. NAT

 13.1 基本工作原理：主要用与私网地址访问公网地址时，进行的地址转化，公网地址回应时，根据NAT映射表，将数据包转发给私网地址
 13.2 NAT的实现：
  1. 静态一对一方式【应用场景少】
  2. NAT服务器：地址映射的意思，服务器将服务发布到公网，将IP和端口映射到公网IP,外网通过访问这个公网ip，nat映射到私网服务器上
  3. 动态NAT：公网地址池来做NAT
  4. Easy NAT:单个公网ip利用访问控制列表来控制哪些内部主机可以进行地址转换访问外网
  
14.广域网：

 14.1. PPPoE:PPP over Ethernet,以太网的ppp协议
  1. 为什么用ppp这个协议，主要是利用PPP协议的计费和认证
  2. 报文格式：IP数据被PPP报文封装，PPPoE封装了PPP报文，PPPoE封装在以太网桢里面；PPPoE有Ver域、Type域、Code域、Session ID域、Length域 + PPP报文
 14.2 企业连接广域网
  1. PPPoE光纤拨号，运营商会安装光猫，可以配置光猫是路由模式还是桥接模式，桥接要自己的防火墙、路由器、上网行为管理拨号
  2. 专线，直接给固定的IP地址，配置网关、掩码、dns即可
  
15.网络安全

 15.1 ACL 访问控制列表
  1. 工作原理：对包进行分类，主要用在流量控制，主要原理有两块：1.对报文进行匹配，2.对匹配的报文进行动作处理，主要动作有Permit和Deny；
  2. 工作流程：报文匹配规则id，id从上到下，5、10、15....如果匹配不到，默认是deny的
  3. 分类：基本和高级、基于接口、二层、自定义、基于MPLS的ACL
   3.1 基本ACL通过IP包中的源IP地址、分片标记和时间段信息对IPv4报文进行分类，从而实现过滤网络流量。通常用acl-number 2000-2999来创建，然后rule permit/deny xxx（网络地址）
   3.2 高级比基本高级在可以匹配端口、协议，通常用acl-number 3000-3999
 15.2 AAA 认证、授权、计费
  1. 最常用使用Radius协议或HWTACACS协议来实现AAA
  2. 一般应用：一般控制访问网络都是在防火墙开启认证授权，这种可以与域控联动，通过弹出网页输入域账号登录上网
