BGP原理与案例配置
1.最初的外部网络EGP用于AS之间动态交换路由信息，但是EGP设计得比较简单，只发布网络可达的路由信息，而不对路由信息进行优选，同时也没有考虑环路避免等问题，很快就无法满足网络管理的要求；BGP是为取代最初的EGP而设计的另一种外部网关协议，BGP能够进行路由优选、避免路由环路、更高效率的传递路由和维护大量的路由信息2.BGP的特点： BGP使用TCP作为其传输层协议（端口号为179），使用触发式路由更新，而不是周期性路由更新。 BGP能够承载大批量的路由信息，能够支撑大规模网络。 BGP提供了丰富的路由策略，能够灵活的进行路由选路，并能指导对等体按策略发布路由。 BGP能够支撑MPLS/VPN的应用，传递客户VPN路由。 BGP提供了路由聚合和路由衰减功能用于防止路由振荡，通过这两项功能有效地提高了网络稳定性 BGP通常被称为路径矢量路由协议（Path-Vector Routing Protocol）。 每条BGP路由都携带多种路径属性（Path attribute），BGP可以通过这些路径属性控制路径选择，而不像IS-IS、OSPF只能通过Cost控制路径选择，因此在路径选择上，BGP具有丰富的可操作性，可以在不同场景下选择最合适的路径控制方式。 3.BGP在企业中的应用：
3.1 企业内部互通：大型企业分支间采用BGP进行路由传递，不同的分支属于不同的BGP AS，它们通过BGP进行路由交互
3.2 企业与运营商互通：企业与运营商之间可使用BGP进行路由交互，使得企业网络获得到达运营商网络的具体路由，运营商也可获得到达企业内部的路由

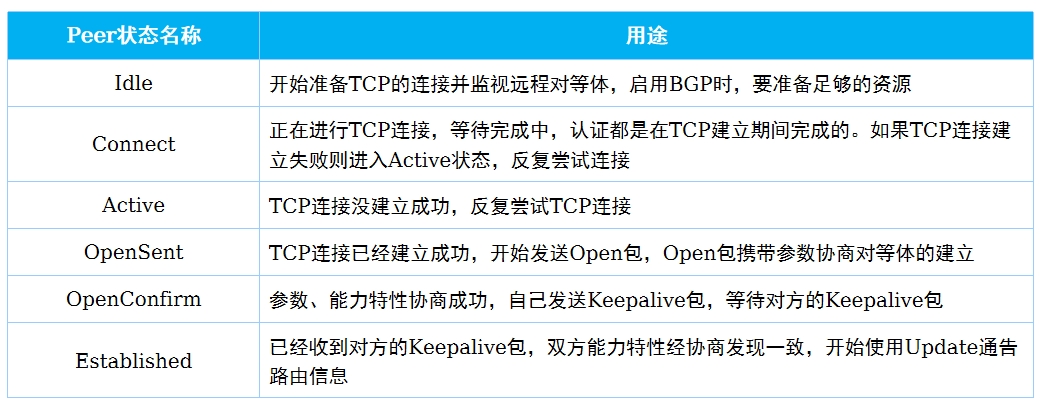

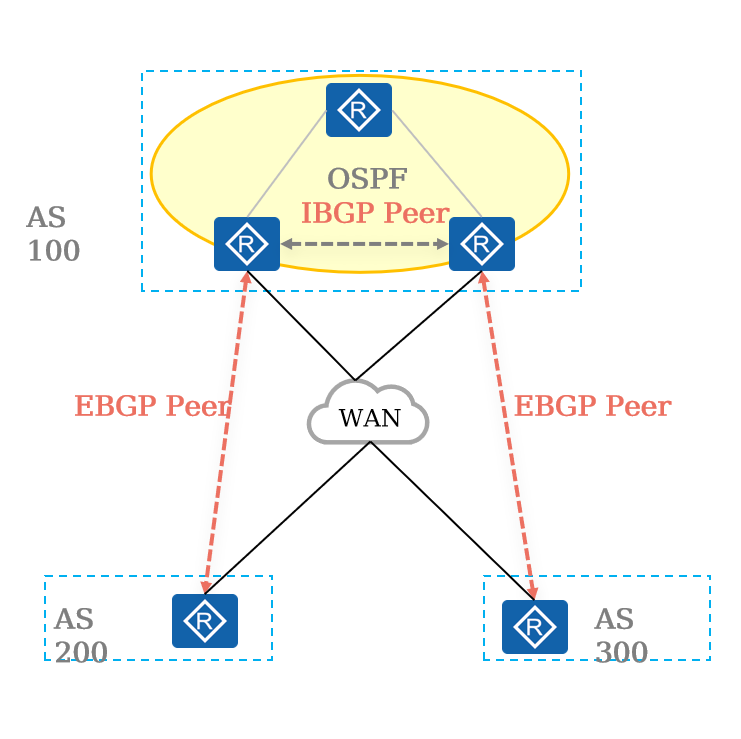

4.BGP存在两种对等体关系类型：EBGP及IBGP，对等体建立顺序：三次握手、Open报文、keepalive、Update报文
5.BGP报文：Open、Update、Notification【报告错误信息，中止对等体关系】、Keepalive、Route-refresh【路由策略发生变化，触发对等体重新通告路由】
6.BGP路由表生成
6.1

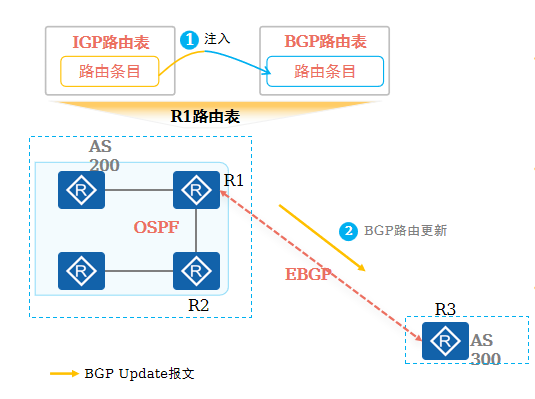

不同于IGP路由协议，BGP自身并不会发现并计算产生路由，BGP将IGP路由表中的路由注入到BGP路由表中，并通过Update报文传递给BGP对等体。
BGP注入路由的方式有两种：
Network
import-route
与IGP协议相同，BGP支持根据已有的路由条目进行聚合，生成聚合路由
Network方式注入路由虽然是精确注入，但是只能一条条配置逐条注入IP路由表中的路由，如果注入的路由条目很多配置命令将会非常复杂，为此可以使用import-route方式，将：
直连路由
静态路由
OSPF路由
IS-IS路由
等协议的路由注入到BGP路由表中。
6.2 BGP路由通告原则
第一条原则：只发布最优且有效（即下一跳地址可达）路由
第二条原则：从EBGP对等体获取的路由，会发布给所有对等体
第三条原则：从IBGP对等体获取的BGP路由，不会再发送给其他IBGP对等体
第四条原则：当一台路由器从自己的IBGP对等体学习到一条BGP路由时（这类路由被称为IBGP路由），它将不能使用该条路由或把这条路由通告给自己的EBGP对等体，除非它又从IGP协议（例如OSPF等，此处也包含静态路由）学习到这条路由，该条规则也被称为BGP同步原则
6.2 案例配置

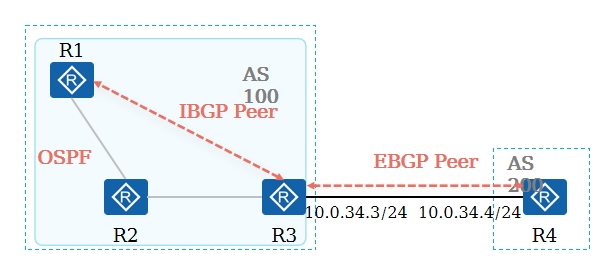

BGP对等体关系、AS号、设备互联地址如图所示。
所有设备的Loopback1接口地址为10.0.x.x/32，其中x为设备编号，所有设备都使用Loopback1地址作为Router ID。
R1、R3之间使用Loopback1地址作为更新源地址建立IBGP对等体关系，R3、R4之间使用互联接口地址作为更新源地址建立EBGP对等体关系。
R1的配置如下：
[R1] bgp 100
[R1-bgp] router-id 10.0.1.1
[R1-bgp] peer 10.0.3.3 as-number 100
[R1-bgp] peer 10.0.3.3 connect-interface LoopBack1
R3的配置如下：
[R3] bgp 100
[R3-bgp] router-id 10.0.3.3
[R3-bgp] peer 10.0.1.1 as-number 100
[R3-bgp] peer 10.0.1.1 connect-interface LoopBack1
[R3-bgp] peer 10.0.34.4 as-number 200
R4的配置如下：
[R4] bgp 200
[R4-bgp] router-id 10.0.4.4
[R4-bgp] peer 10.0.34.3 as-number 100
验证：
display bgp peer
7.BGP路径属性：

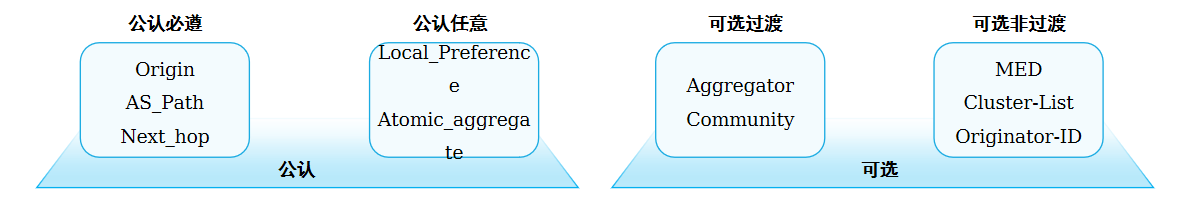

任何一条BGP路由都拥有多个路径属性（Path Attributes），当路由器通告BGP路由给它的对等体时，该路由将会携带多个路径属性，这些属性描述了BGP路由的各项特征，同时在某些场景下也会影响BGP路由优选的决策，
7.1 公认必遵：必须包括在每个Update消息里，有：Origin、AS_Path、Next_hop

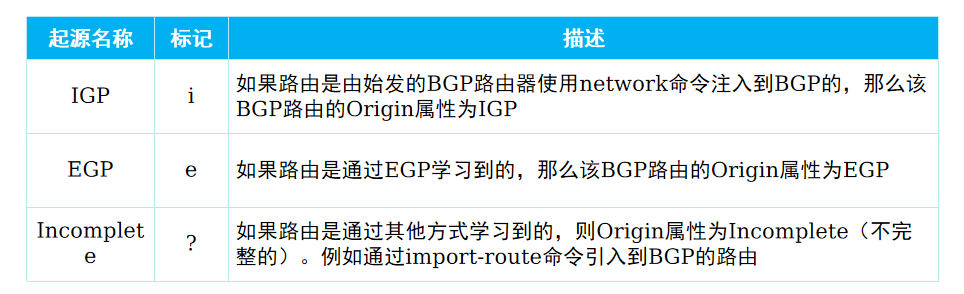

A.Origin:它标识了BGP路由的起源。如上表所示，根据路由被引入BGP的方式不同，存在三种类型的Origin
B.AS_Path:是前往目标网络的路由经过的AS号列表、确保路由在EBGP对等体之间传递无环；另外也作为路由优选的衡量标准之一
C.Next_hop:用于指定到达目标网络的下一跳地址
7.2 公认任意：可能包括在某些Update消息里，有：Local_Preference、Atomic_aggregate
A.Local_Preference:即本地优先级属性,可以用于告诉AS中的路由器，哪条路径是离开本AS的首选路径,Local_Preference属性值越大则BGP路由越优。缺省的Local_Preference值为100【只能在IBGP中传递】
7.3 可选过渡：BGP设备不识别此类属性依然会接受该类属性并通告给其他对等体，有：Aggregator、Community
A.Community:用于简化路由策划
7.4 可选非过渡：BGP设备不识别此类属性会忽略该属性，且不会通告给其他对等体，有：MED、Cluster-List、Originator-ID
A.MED:是一种度量值，用于向外部对等体指出进入本AS的首选路径，即当进入本AS的入口有多个时，AS可以使用MED动态地影响其他AS选择进入的路径,MED属性值越小则BGP路由越优，MED主要用于在AS之间影响BGP的选路。MED被传递给EBGP对等体后，对等体在其AS内传递路由时，携带该MED值，但将路由再次传递给其EBGP对等体时，缺省不会携带MED属性
B.Originator ID:RR将一条BGP路由进行反射时会在反射出去的路由中增加Originator_ID，其值为本地AS中通告该路由的BGP路由器Router ID；当BGP路由器收到一条携带Originator_ID属性的IBGP路由，并且Originator_ID属性值与自身的Router ID相同，则它会忽略关于该条路由的更新，主要用于防环
C.Cluster_List:也是防环的，路由器发送路由更新时会加上Cluster_ID，如果收到路由更新带有自己的Cluster_ID，证明有环路，需要丢弃路由更新
8.BGP路由反射器
前因：

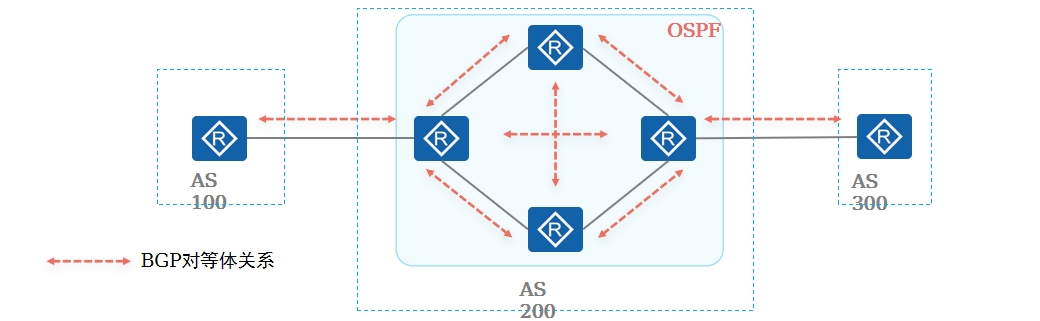

由于水平分割的原因，为了保证中转AS200所有的BGP路由器都能学习到完整的BGP路由，就必须在AS内实现IBGP全互联。然而实现IBGP全互联存在诸多短板：
路由器需维护大量的TCP及BGP连接，尤其在路由器数量较多时；
AS内BGP网络的可扩展性较差
8.1 路由反射规则:将一台BGP路由器指定为RR【路由反射器】的同时，还需要指定其Client。至于Client本身，无需做任何配置，它并不知晓网络中存在RR
A.如果路由反射器从自己的非客户对等体学习到一条IBGP路由，则它会将该路由反射给所有客户
B.如果路由反射器从自己的客户学习到一条IBGP路由，则它会将该路由反射给所有非客户，以及除了该客户之外的其他所有客户
C.如果路由学习自EBGP对等体，则发送给所有客户、非客户IBGP对等体
9.BGP路由优选规则：
1.优选Preferred-Value属性值最大的路由。
2.优选Local_Preference属性值最大的路由。
3.本地始发的BGP路由优于从其他对等体学习到的路由，本地始发的路由优先级：优选手动聚合>自动聚合>network>import>从对等体学到的。
4.优选AS_Path属性值最短的路由。
5.优选Origin属性最优的路由。Origin属性值按优先级从高到低的排列是：IGP、EGP及Incomplete。
6.优选MED属性值最小的路由。
7.优选从EBGP对等体学来的路由（EBGP路由优先级高于IBGP路由）。
8.优选到Next_Hop的IGP度量值最小的路由。
9.优选Cluster_List最短的路由。
10.优选Router ID（Orginator_ID）最小的设备通告的路由。
11.优选具有最小IP地址的对等体通告的路由。
前8个规则都无法选出最佳路由，可以做BGP负载分担
10.MP-BGP:（Multiprotocol Extensions for BGP-4）用于实现BGP-4的扩展以允许BGP携带多种网络层协议（例如IPv6、L3VPN、EVPN等）
11.EVPN:EVPN是下一代全业务承载的VPN解决方案，它颠覆了传统二层VPN通过转发面来学习MAC地址的机制，引入了控制面，利用BGP扩展协议来传递MAC信息。EVPN基于MP-BGP，定义了一系列新的BGP EVPN路由类型，从而使EVPN网络中的不同站点间可以相互学习MAC地址信息。
