BGP EVPN
1.前言标准BGP-4仅支持IPv4单播地址，为了支持更多的网络层协议，MP-BGP（Multiprotocol Extensions for BGP-4）（RFC4760）被提出作为BGP-4的扩展允许不同类型的地址族在BGP中同时分发，例如IPv4组播、IPv6、L3VPN、EVPN
2.MP-BGP

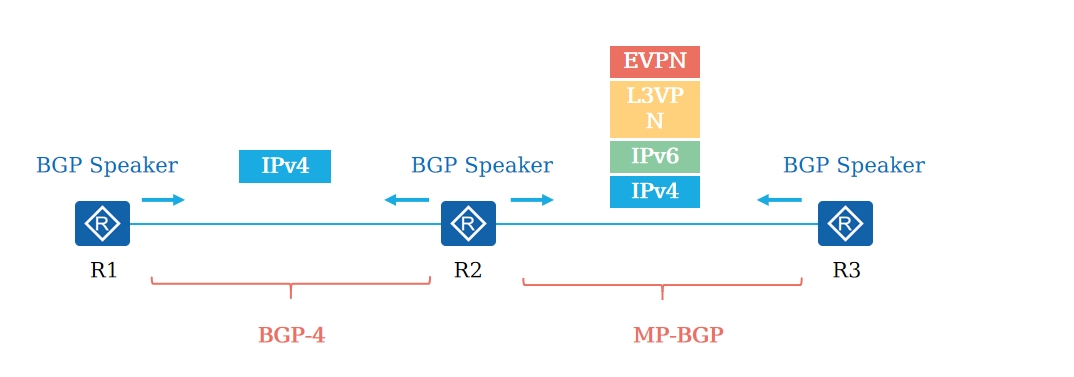

MP-BGP（Multiprotocol Extensions for BGP-4）在RFC4760中被定义，用于实现BGP-4的扩展以允许BGP携带多种网络层协议（例如IPv6、L3VPN、EVPN等）。这种扩展有很好的后向兼容性，即一个支持MP-BGP的路由器可以和一个仅支持BGP-4的路由器交互。
2.1 BGP-4扩展
BGP-4中IPv4特有的三个信息是NEXT_HOP属性、AGGREGATOR和IPv4 NLRI。因此为了支持多种网络层协议，BGP-4需要增加两种能力：
关联其他网络层协议下一跳信息的能力。
关联其他网络层协议NLRI的能力。
这种两种能力被互联网数字分配机构（IANA）统称为地址族（Address Family，AF）。
为了实现后向兼容性，协议规定MP-BGP增加两种新的属性，MP_REACH_NLRI和MP_UNREACH_NLRI，分别用于表示可达的目的信息和不可达的目的信息。这两种属性都属于可选非过渡（optional and non-transitive）。
A.MP_REACH_NLRI
MP_REACH_NLRI被携带于BGP Update报文中，有以下作用：
通告可达的路由给BGP邻居
通告可达路的路由的下一跳给BGP邻居
B.MP_UNREACH_NLRI
MP_UNREACH_NLRI被携带于BGP Update报文中，用于撤销不可达的路由
3.EVPN

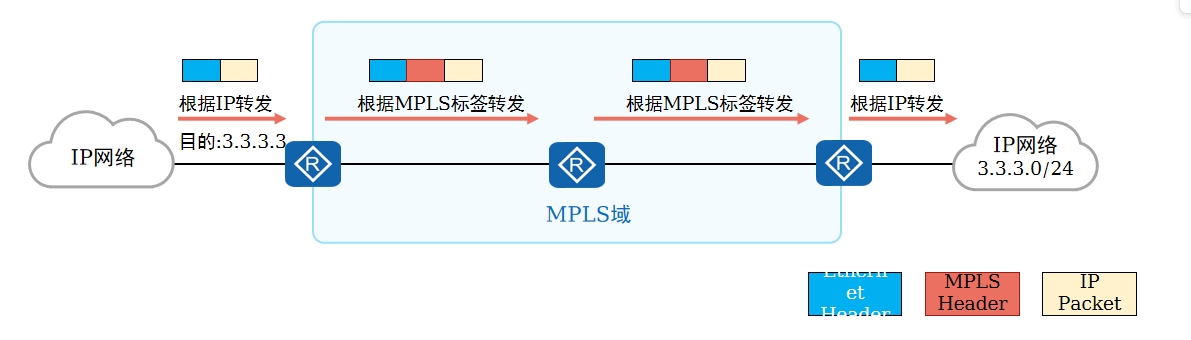

1.MPLS （Multiprotocol Label Switching，多协议标记交换）
位于TCP/IP协议栈中的数据链路层和网络层之间，在两层之间增加了额外的MPLS头部。报文转发直接基于MPLS头部。MPLS头部又被称为MPLS标签（Label）。
MPLS以标签交换替代IP转发，实现了基于标签的快速转发
2.VPLS简介

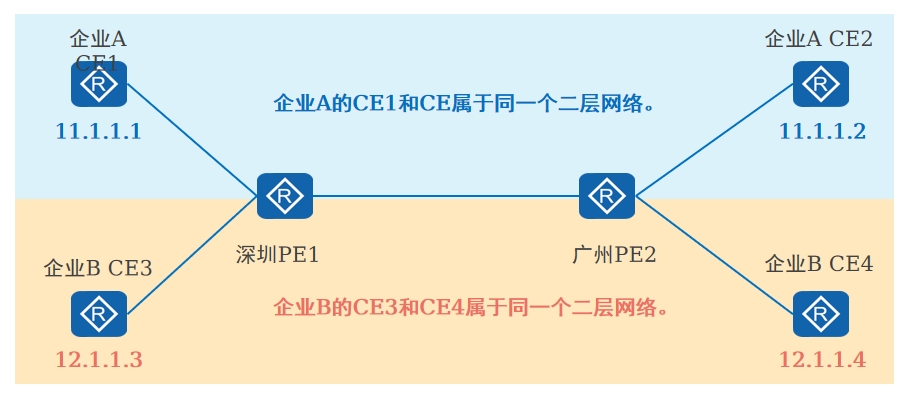

VPLS（Virtual Private LAN Service）是一种基于以太网的二层VPN技术，它在MPLS网络上提供了类似LAN的业务，允许用户可以从多个地址位置接入网络、相互访问
3.传统L2VPN

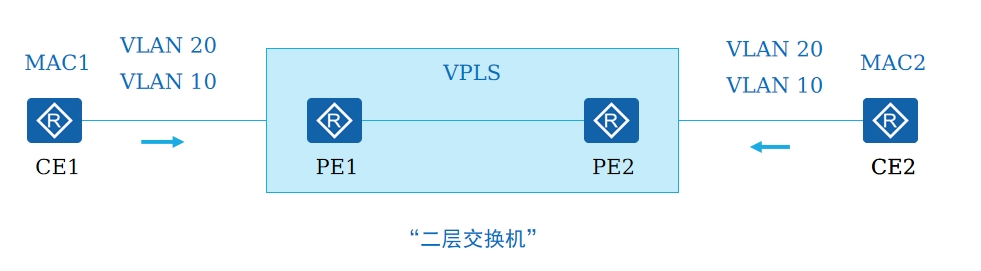

传统的L2VPN业务例如VPLS（Virtual Private LAN Service），提供用户远程站点之间二层连接服务。它组建二层交换网，像二层交换机一样透传以太报文。本例中PE1和PE2组建的VPLS网络透传CE1和CE2之间的VLAN流量。
因此在传统L2VPN中对于远端MAC地址的学习依靠ARP广播泛洪，PE设备将需要承载广播流量。广播占用较多的接口带宽，这是传统L2VPN的一个典型问题
4.EVPN的诞生
随着新技术和新场景对网络需求，VPLS被暴露出更多的问题无法满足二层VPN的需求。业界重新审视了对Ethernet VPN的需求（RFC 7209），提出新的解决方案EVPN（Ethernet VPN）。

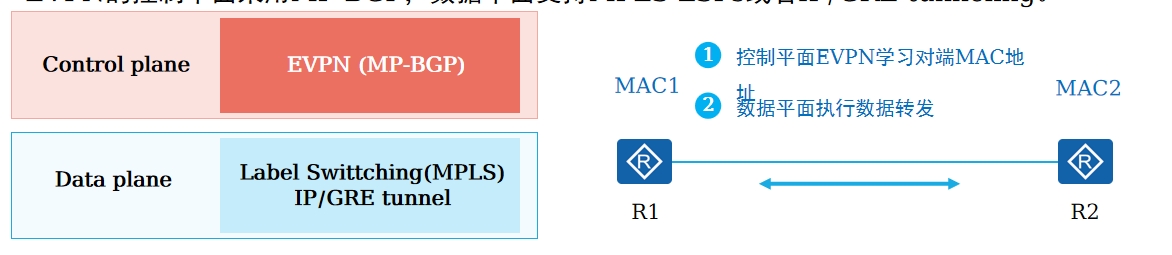

EVPN最初在RFC 7432中被定义，EVPN引入控制平面，用于更好的控制MAC地址学习过程。
EVPN的控制平面采用MP-BGP，数据平面支持MPLS LSPs或者IP/GRE tunneling
4.1 EVPN的优势
控制平面：PE之间交互BGP EVPN报文，传递MAC和IP地址
数据平面：由IP隧道或MPLS标签转发路径组成数据转发路径。只负责数据转发，无需广播泛洪学习MAC地址。
4.2 EVPN NLRI
EVPN定义了一种新的BGP NLRI（Network Layer Reachable Information）来承载所有的EVPN路由，被称为EVPN NLRI
EVPN NLRI是MP-BGP的新型扩展，被包含于MP_REACH_NLRI中，定义了新的NLRI。它规定了EVPN的AFI（Address Family Identifier）是25，SAFI（Subsequent Address Family Identifier）是70
4.3 EVPN路由
EVPN NLRI格式采用TLV（Type-Length-Value）三元组结构，使得报文具有很强的灵活性和扩展性：
Route Type定义了不同的EVPN路由。RFC 7432中首先定义了四类路由。
Length 定义了字段的长度。
Route Type Specifc则表示不同的路由类型有不同的字段填充
5.EVPN在数据中心网络的应用

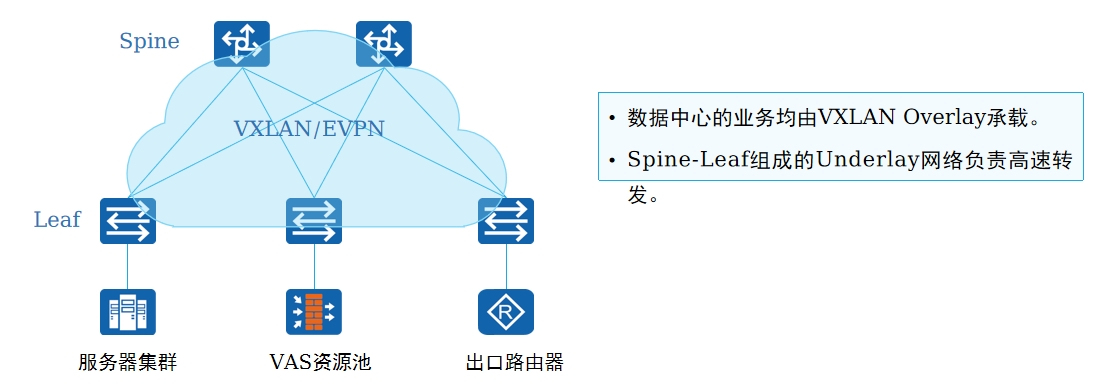

在云数据中心采用EVPN的NVO（Network Virtualization Overlay）解决方案（RFC 8365）。
推荐数据平面使用VXLAN封装与控制平面EVPN结合，构建灵活的数据中心Overlay网络。
6.EVPN在园区网的应用
园区网虚拟化园区解决方案同在云数据中心相同，采用EVPN的NVO解决方案（RFC 8365）。
在不同的底层组网上使用VXLAN封装与控制平面EVPN结合，构建灵活的数据中心Overlay网络。

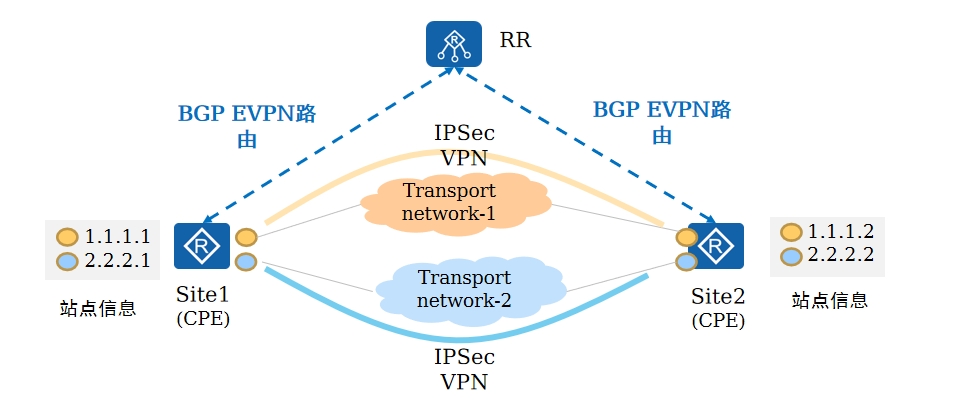

7.EVPN在SD-WAN的应用
SD-WAN是新一代的企业分支互联解决方案，支持智能动态选路、ZTP和可视化等特性。
SD-WAN解决方案中，在RR与CPE之间部署EVPN用于在控制平面传播SD-WAN的Overlay VPN路由，数据平面采用IPSec VPN构建安全的转发通道
