STP实验

0.实验目标：
 启用和禁用 STP/RSTP 的方法
 修改交换机 STP 模式的方法
 修改桥优先级，控制根桥选举的方法
 修改端口优先级，控制根端口和指定端口选举的方法
 修改端口开销，控制根端口和指定端口选举的方法
 边缘端口的配置方法掌握启用和禁用 RSTP 的配置方法
1.实验要求
某公司的二层交换网络中，为了提高网络可靠性，故在二层交换网络中增加几余链路。为了阻上几余链路可能带来的广播风暴，MAC 地址漂移等负面影响，需要在交换机之间部署生成树协议。

 

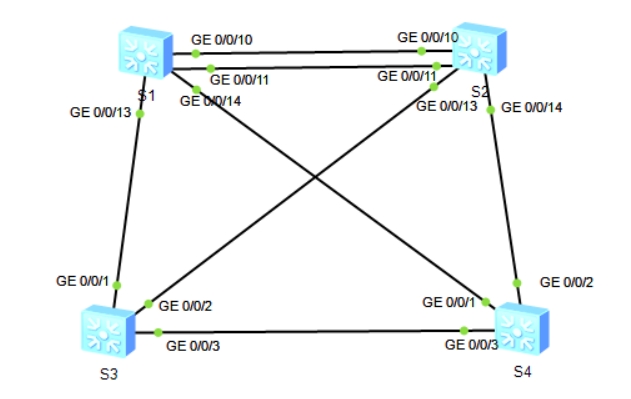

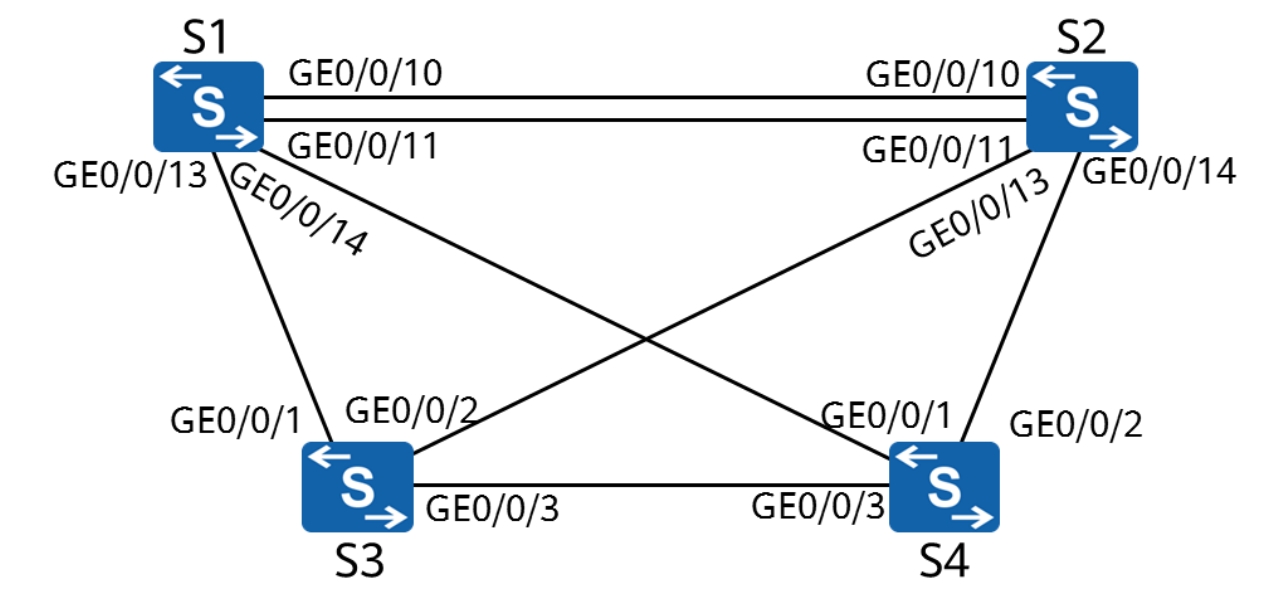

2.实验拓扑

 

3.关键技术
3.1 使能设备上的 STP 功能 ，修改当前生成树工作模式为 STP
[S1] stp enable
[S1] stp mode stp
#查看生成树状态
display stp

3.2.修改桥优先级来控制根桥的选举
#修改 S1和 S2的桥优先级
[Sl] stp root primary
[S2] stp root secondary 【备】

3.3.修改接口参数来控制端口角色
# 修改 S4的 GigabitEthernet 0/0/1 的 STP 开销值为 50000
[S4] interface GigabitEthernet 0/0/1
[S4-GigabitEthernet0/0/1] stp cost 50000

4.修改设备运行 RSTP 协议
[S1] stp mode rstp

5.配置 RSTP 边缘端口，通过端口组批量配置
[S3] interface range GigabitEthernet 0/0/10 to GigabitEthernet 0/0/24
[S3-port-group] stp edged-port enable
