OSPF单域实验

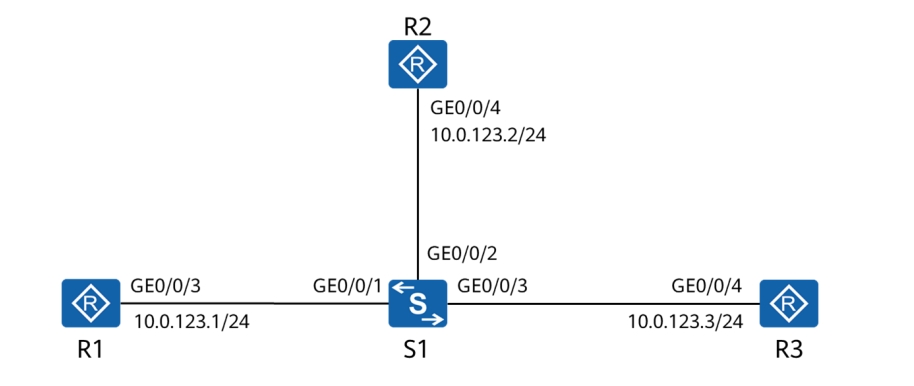

1.实验拓扑
 

 

2.关键技术
2.1 实现单区域 OSPF的配置  [R1] ospf 1 router-id 10.0.1.1
 #在R1、R2、R3 的互联接口、Loopback0 接口激活 OSPF
 [R1]ospf 1R1-ospf-1] area 0
 [R1-ospf-1-area-0.0.0.0] network 10.0.123.1 0.0.0.0
 [R1-ospf-1-area-0.0.0.0] network 10.0.1.1 0.0.0.0 

 2.2 实现 OSPF 区域认证的配置
 #为保证安全性，配置 OSPF 的区域认证，使用明文方式，密码配置为“cissp',两端都配同样的密码
 [R1]ospf 1
 [R1-ospf-1] area 0
 [R1-ospf-1-area-0.0.0.0] authentication-mode simple plain cissp 

 2.3 实现对 OSPF 接口代价值进行修改
 #修改R1的GEO/0/3 接口 OSPF Cost值为 20，修改 R3 的 GEO/0/4 接口 OSPF Cost值为 10
 [R1] interface GigabitEthernet0/0/3
 [R1-GigabitEthernet0/0/3] ospfcost 20
 [R3linterface GigabitEthernet0/0/4
 [R3-GigabitEthernet0/0/4] ospfcost 10 

 2.4 OSPF 中 Silent-interface 的配置方法
 配置 OSPF 的 Silent-Interface
 #将R1的 GEO/0/3 接口配置为 Silent-Iinterface
 [R1] ospf 1
 [R1-ospf-1] silent-interface GigabitEthernet 0/0/3 

 2.5 实现通过 display 命爷查看 OSPF 各种状态
 dis ospf peer
 dis ospf peer bri
 dis ospf int g0/0/3
 dis ospf routing
