OSPF多域实验

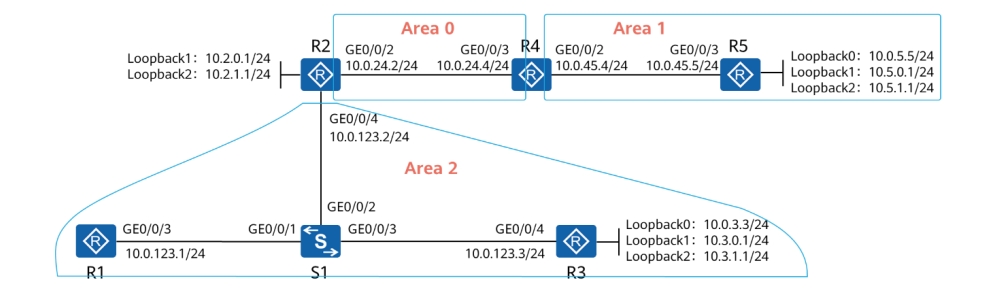

1.实验拓扑
 

2.关键技术
2.1 实现 OSPF 多区域配置
 #在 R2 上配置 OSPF，在 GE0/0/2、GEO/0/4、Loopback0 接口上激活 OSPF，同时修改Loopback0 接的网络类型为 Broadcast
 [R2]ospf 1 router-id 10.0.2.2
 [R2-ospf-1]area 0
 [R2-ospf-1-area-0.0.0.0] network 10.0.24.2 0.0.0.0
 [R2-ospf-1-area-0.0.0.01 network 10.0.2.2 0.0.0.0
 [R2-ospf-1-area-0.0.0.0] quit
 [R2-ospf-1]area 2
 [R2-ospf-1-area-0.0.0.2] network 10.0.123.2 0.0.0.0
 [R2-ospf-1-area-0.0.0.2] quit
 [R2-ospf-1] quit
 [R2] interface LoopBack 0
 [R2-LoopBack01] ospf network-type broadcast
 [R2-LoopBack01] quit 

 2.2 OSPF 区域之间路由汇总的配置方法
 #R4 上对 R5 的 Loopback1、Loopback2 接口路由进行汇总
 [R4] ospf 1
 [R4-ospf-1] area 1
 [R4-ospf 1-area-0.0.0.1] abr-summary 10.5.0.0 255.255.254.0
 [R4-ospf-1-area-0.0.0.1] quit 

 2.3 OSPF 参考带宽的配置方法
 #修改所有路由器的 OSPF 参考带宽值为 10Gbps
 [R1] ospf 1
 [R1-ospf-1] bandwidth-reference 10000
 [R1-ospf-1] quit 

 2.4 OSPF 引入外部路由的配置方法
 OSPF 引入缺省路由
 #使用 R1的 Loopback0 接口模拟 Intermet 接入，在 R1 上配置缺省路由，且出接口指定为
 Loopback0
 [Rl]ip route-static 0.0.0.0 0.0.0.0 LoopBack 0
 #将缺省路由引入到 OSPF，指定外部路由类型为 1
 [R1] ospf 1
 [R1-ospf-11 default-route-advertise always type l
 [R1-ospf-1] quit 

 2.5 OSPF 引入的外部路由时进行路由汇总的方法
 #在 R2 上执行外部路由汇总
 [R2] ospf 1
 [R2-ospf 1] asbr-summary 10.2.0.0 255.255.254.0 

 2.6 OSPF 引入缺省路由的方法阐明对 OSPF 中各类路由优先级的修改方法
 修改 OSPF 中两类路由的优先级
 默认情况下，OSPF 区域内和区域之间的路由，优先级为 10。OSPF 外部路由，优先级为150。
 #修改R1、R3 设备上的 OSPF 区域内和区域之间的路由优先级为 20，修改 OSPF 外部路由的
 优先级为 50
 [R1] ospf 1
 [R1-ospf-1] preference 20
 [R1-ospf-1] preference ase 50
