OSPF连通配置

0.实验目标：
 OSPF 的基本配置命令
 查看 OSPF 的运行状态
 通过 Cost 控制 OSPF 的选路
 OSPF 发布默认路由的方法
 OSPF 认证配置方法
1.实验要求

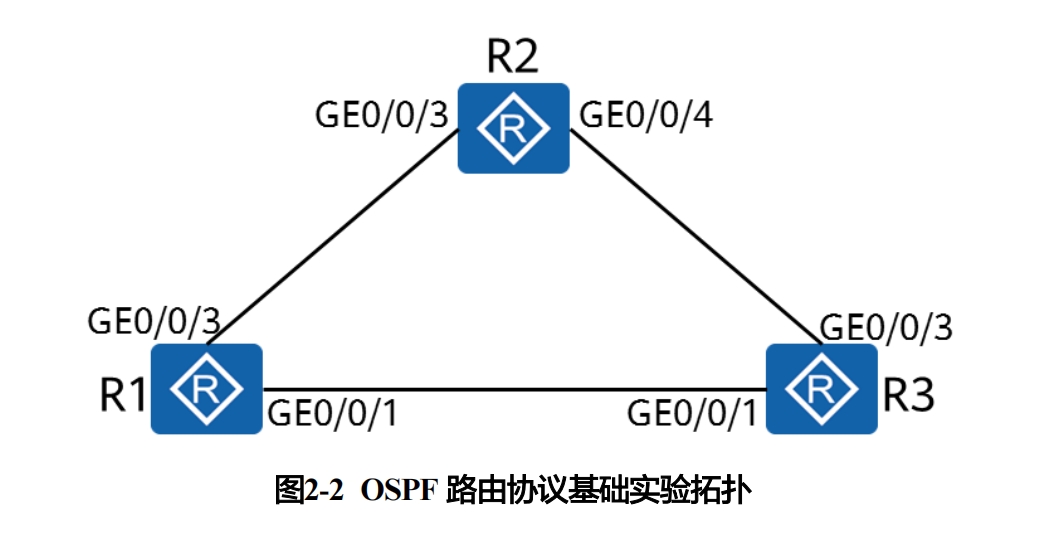

R1、R2、R3 都是各自网络的网关设备，现在需要通过 OSPF 动态路由协议，来实现这些网络之间的互联互通。

 

2.关键技术
2.1创建设备上的 OSPF 进程并使能接口上的 OSPF 功能
[R1] ospf 1 router-id 10.0.1.1
[R1-ospf] area 0
[R1-ospf-1-area-0.0.0.0] network 10.0.12.1 0.0.0.255
[R1-ospf-1-area-0.0.0.0] network 10.0.13.1 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 10.0.1.1 0.0.0.0
#检查完成之后的邻居状况
dis ospf peer
#检查路由表中ospf引入的
display ip routing-table protocol ospf

2.2配置 OSPF 认证
#在 R1 上配置接口认证，对端也要配置对应的密码
[R1] interface GigabitEthernet0/0/1
[R1-GigabitEthernet0/0/1] ospf authentication-mode md5 1 cipher huawei
[R1] interface GigabitEthernet0/0/3
[R1-GigabitEthernet0/0/3] ospf authentication-mode md5 1 cipher huawei
#检查连接情况
dis ospf peer bri

2.3通过 OSPF 发布默认路由
# 在 R1 上宣告默认路由
[R1]ospf 1
[R1-ospf-1] default-route-advertise always

2.4通过修改 Cost 值控制 OSPF 选路，ospf会根据cost，更新选路
[R1] interface GigabitEthernet0/0/3
[R1- GigabitEthernet0/0/3] ospf cost 10
