链路聚合实验

0.实验目标：
 使用手动模式配置链路聚合的方法
 使用静态 LACP 模式配置链路聚合的方法
 控制静态LACP 模式下控制活动链路的方法
 静态 LACP的部分特性的配置
1.实验要求
 

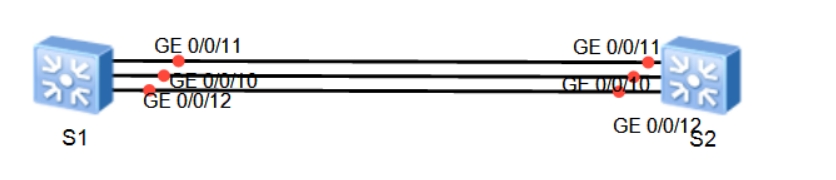

2.实验拓扑

 

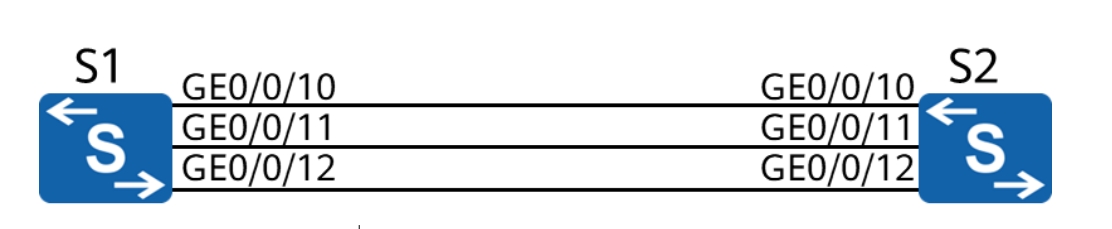

3.关键技术
3.1.配置手工模式链路聚合
[S1]interface Eth-Trunk 1
#设置 Eth-Trunk 接口的聚合模式为手动模式
[S1-Eth-Trunk1] mode manual load-balance
# 将成员接口加入聚合组
[S1]interface GigabitEthernet 0/0/10
[S1-GigabitEthernet0/0/10] eth-trunk 1
[S1-GigabitEthernet0/0/10]quit
[S1Jinterface GigabitEthernet 0/0/11
[S1-GigabitEthernet0/0/11] eth-trunk 1
[S1-GigabitEthernet0/0/11]quit
[S1Jinterface GigabitEthernet 0/0/12
[S1-GigabitEthernet0/0/12] eth-trunk 1
[S1-GigabitEthernet0/0/12]quit
方法二
[S2] interface Eth-Trunk 1
[S2-Eth-Trunk1] trunkport GigabitEthernet 0/0/10 to 0/0/12

3.2.配置 LACP 模式链路聚合
#修改聚合模式
[S1] interface Eth-Trunk 1
[S1-Eth-Trunk1] mode lacp

3.3.通过修改参数控制活动链路
#配置设备 S1的LACP 优先级，使其成为主动端设备
[S1]lacp priority 100
# 配置接口优先级，优选 GigabitEthernet0/0/11 和 GigabitEthernet0/0/12 接口
[S1] interface GigabitEthernet 0/0/10
[S1-GigabitEthernet0/0/10] lacp priority 40000
#配置 Eth-trunk 活动接口数上限闯值和下限闯值
[S1]interface Eth-Trunk 1
[S1-Eth-Trunk1]max active-linknumber 2
[S1-Eth-Trunk1]least active-linknumber 2
# 开启抢占功能
[S1] interface Eth-Trunk 1
[S1-Eth-Trunkl] lacp preempt enable

3.4.修改负载分担方式
# 修改 Eth-Trunk 接口的负载分担模式为基于目的IP 地址
[S1] interface Eth-Trunk 1
[S1-Eth-Trunk1] load-balance dst-ip
当需要将Eth-Trunk接口的流量分散到不同的链路上，最后能到达统一目的地时，使用load-balance命令配置Eth-Trunk接口负载分担模式，以确保出方向的流量在各物理链路间进行合理的负载分担，避免链路阻塞。由于负载分担只对出方向的流量有效，因此链路两端接口的负载分担模式可以不一致，两端互不影响。
