IPV4&IPv6双栈实验
1.实验要求某企业网络需要部署IPv4+IPv6 业务，使得分支1 与分支 2 之间的 Pv4 网段与IP6 网段能够互通。
该企业网络规模较大，有自身的骨干网，其中骨干网接入层使用 OSPF/OSPFV3 建立网络，骨下网核心层使用 IS-IS/IS-IS (Iv6)建立网络骨干网核心层有部分纯 IPv4 网络，无法部署IPv6。

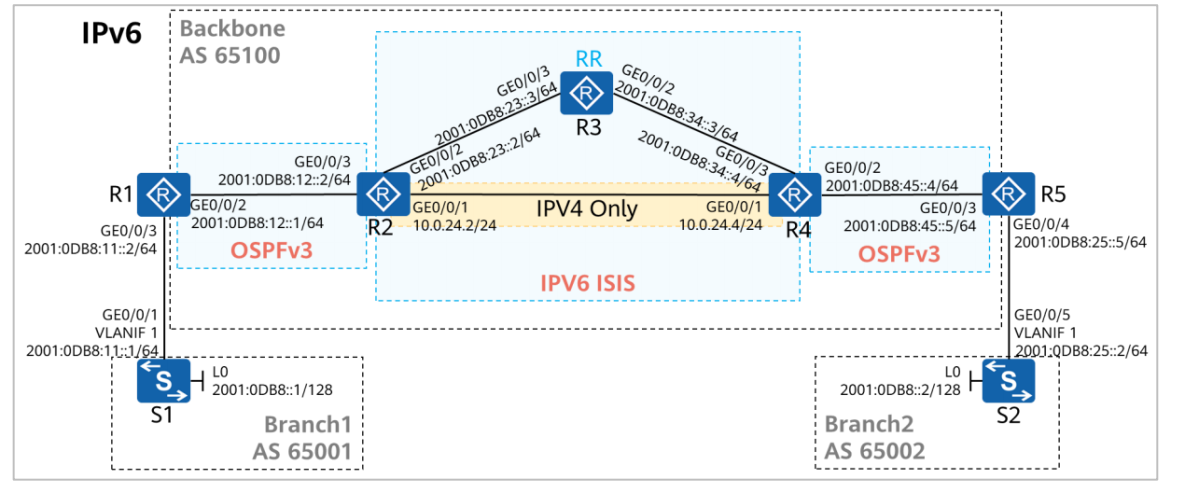

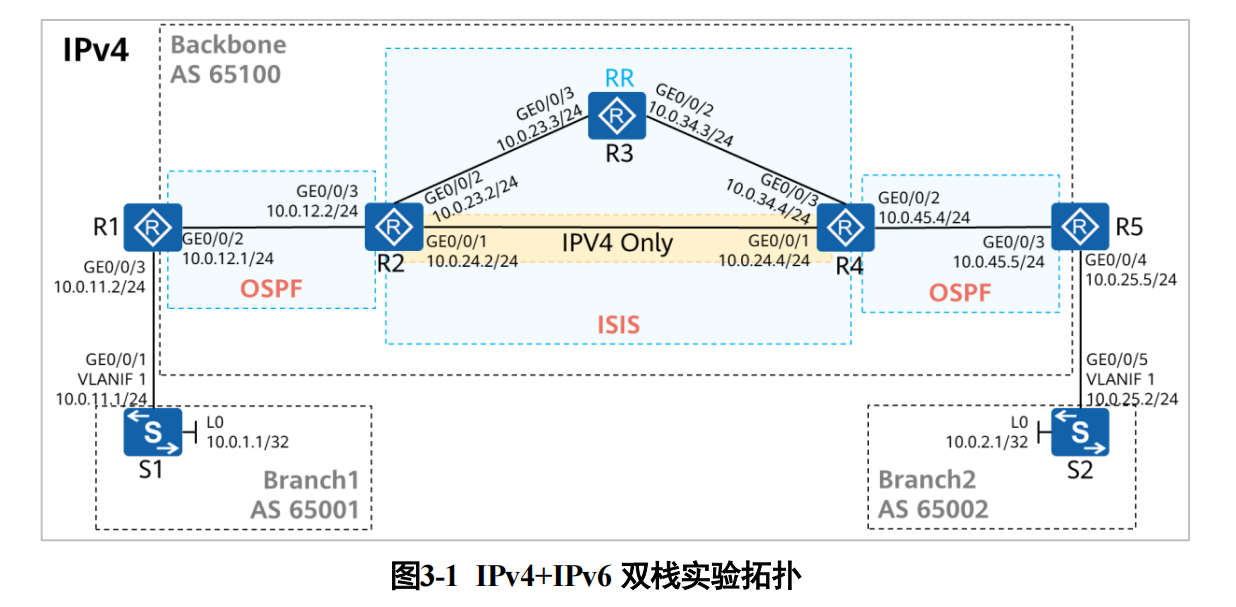

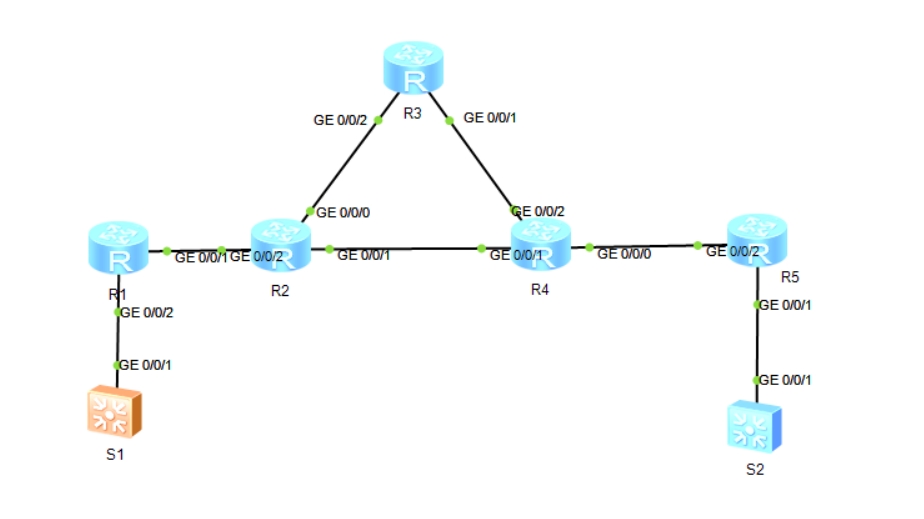

2.实验拓扑
3.任务思路
设备 IP/IPv6 地址配置。
在骨干网接入层部署 OSPF/OSPFV3。
在骨干网核心层部署IS-IS/IS-IS(IPv6)
IS-IS 与 OSPF 双向引入，IS-IS 与 OSPFV3 双向引入
R1、R2、R4、R5与RR 建立IBGP 对等体关系，并将 R3 部署为 RRS1、S2 与R1、R5 建立 EBGP 对等体关系，并发布IPv4 与IPv6 路由。
4.关键技术点
4.1 配置ipv6地址
[R2]ipv6
[R2]interface LoopBack0
[R2-LoopBack0] ipv6 enable
[R2-LoopBack0] ipv6 address 2::2/128
4.2 配置ospf，宣告网络
[R1] router id 10.10.10.1
[R1]ospf 1
[R1-ospf-1] area 0
[R1-ospf-1-area-0.0.0.0] network 10.10.10.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0] network 10.0.12.1 0.0.0.0
检查：
display ospfv peer
display ospfv peer bri
4.3 配置ospfv3，宣告网络【在接口底下宣告】
[R1]ospfv3 1
[R1-ospfv3-1] router-id 10.10.10.1
[R1-ospfv3-1] quit
[R1]interface GigabitEthernet0/0/2
[R1-GigabitEthernet0/0/2] ospfv3 1 area 0 instance 1
[R1-GigabitEthernet0/0/2] quit
[R1]interface LoopBack0
[R1-LoopBack0] ospfv3 1 area 0 instance 1
检查：
display ospfv3 peer
4.4 配置ISIS骨干网络
[R3]isis 1
[R3-isis-1] is-level level-2
[R3-isis-1] cost-style wide
[R3-isis-1] network-entity 49.0001.0100.1001.0003.00
[R3-isis-1] is-name R3
[R3-isis-1] ipv6 enable topology ipv6
[R3-isis-1] quit
[R3]interface LoopBack0
[R3-LoopBack01 isis enable 1
[R3-LoopBack0] isis ipv6 enable 1
[R3-LoopBack0] quit
[R3]interface GigabitEthernet0/0/2
[R3-GigabitEthernet0/0/2] isis enable 1
[R3-GigabitEthernet/0/2] isis ipv6 enable 1
[R3-GigabitEthernet0/0/2] quit
[R3]interface GigabitEthernet0/0/3
[R3-GigabitEthernet0/0/3] isis enable 1
[R3-GigabitEthernet0/0/3] isis ipv6 enable 1
[R3-GigabitEthernet0/0/3] quit
检查命令：
display isis peer 【检查两端是否正常建立】
display isis route 【检查isis路由表】
4.5 配置IS-IS 与 OSPF 双向引入
[R2]isis 1
[R2-isis-1] import-route ospf 1
[R2-isis-1] ipv6 import-route ospfv3 1
[R2-isis-1] quit
[R2]ospf 1
[R2-ospf-1] import-route isis 1
[R2-ospf-1] quit
[R2]ospfv3 1
[R2-ospfv3-1] import-route isis 1
检查引入情况：
display ip routing-table protocol ospf
4.6 配置BGP对等体,分别配置R1、R2、R4、R5
[R1]bgp 65100
[R1-bgp] peer 10.10.10.3 as-number 65100
[R1-bgp] peer 10.10.10.3 connect-interface LoopBack0
[R1-bgp] peer 3::3 as-number 65100
[R1-bgp] peer 3.:3 connect-interface LoopBack0
[R1-bgp] ipv4-family unicast
[R1-bgp-af-ipv4] peer 10.10.10.3 enable
[R1-bgp-af-ipv4] peer 10.10.10.3 next-hop-local 【这里只有连接外部网络EBGP才配置】
[R1-bgp-af-ipv4] quit
[R1-bgp] ipv6-family unicast
[R1-bgp-af-ipv6] peer 3::3 enable
[R1-bgp-af-ipv6] peer 3::3 next-hop-local 【这里只有连接外部网络EBGP才配置】
[R1-bgp-af-ipv6] quit
4.7 R3作为路由反射器，配置对等体组简化配置
[R3]bgp 65100
[R3-bgp] group IBGP internal
[R3-bgp] peer IBGP connect-interface LoopBack0
[R3-bgp] peer 10.10.10.1 group IBGP
[R3-bgp] peer 10.10.10.2 group IBGP
[R3-bgp] peer 10.10.10.4 group IBGP
[R3-bgp] peer 10.10.10.5 group IBGP
[R3-bgp] peer 1::1group IBGP
[R3-bgp] peer 2::2group IBGP
[R3-bgp] peer 4::4group IBGP
[R3-bgp] peer 5.:5group IBGP
[R3-bgp] ipv4-family unicast
[R3-bgp-af-ipv4] peer IBGP enable
[R3-bgp-af-ipv4] peer IBGP reflect-client 【配置对端为反射客户端】
[R3-bgp-af-ipv4] peer 10.10.10.1 enable
[R3-bgp-af-ipv4] peer 10.10.10.2 enable
[R3-bgp-af-ipv4] peer 10.10.10.4 enable
[R3-bgp-af-ipv4] peer 10.10.10.5 enable
[R3-bgp-af ipv4] quit
[R3-bgp] ipv6-family unicast
[R3-bgp-af-ipv6] peer IBGP enable
[R3-bgp-af-ipv6] peer IBGP reflect-client 【配置对端为反射客户端】
[R3-bgp-af-ipv6] peer 1.:1 enable
[R3-bgp-af-ipv6] peer 2.:2 enable
[R3-bgp-af-ipv6] peer 4::4 enable
[R3-bgp-af-ipv6] peer 5..5 enable
[R3-bgp-afipv6] quit

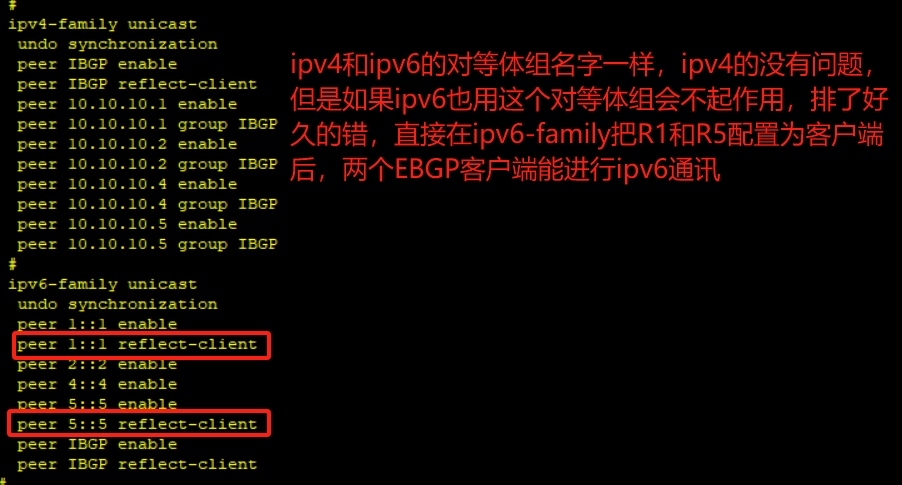

注：这里v4和v6共用一个对等体组名可能有问题，拓扑图中S1和S2的ipv6地址ping不通，解决：
单独加客户端：
4.7 在 R1与 S1之间建立 EBGP IPV4 与IPv6 邻居并发布路由
[R1]bgp 65100
[R1-bgp] peer 10.0.11.1 as-number 65001
[R1-bgp] peer 2001:DB8:11::1 as-number 65001
[R1-bgp] ipv4-family unicast
[R1-bgp-af-ipv4] peer 10.0.11.1 enable
[R1-bgp-af-ipv4] quit
[R1-bgp] ipv6-family unicast
[R1-bgp-af-ipv6] peer 2001:DB8:11::1 enable
[R1-bgp-af-ipv6] quit
S1:
[S1]bgp 65001
[S1-bgp] peer 10.0.11.2 as-number 65100
[S1-bgp] peer 2001:DB8:11::2 as-number 65100
[S1-bgp] ipv4-family unicast
[S1-bgp-af-ipv4] peer 10.0.11.2 enable
[S1-bgp-af-ipv4] network 10.0.1.1 255.255.255.255
[S1-bgp-af-ipv4] quit
[S1-bgp] ipv6-family unicast
[S1-bgp-af-ipv6] peer 2001:DB8:11::2 enable
[S1-bgp-af-ipv6] network 2001:DB8::1 128
[S1-bgp-af-ipv6] quit

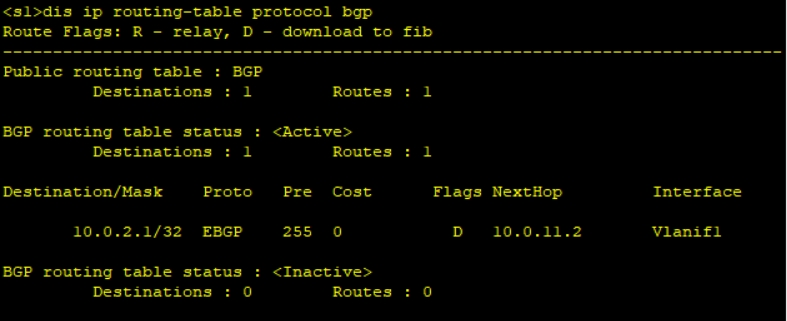

检查：
display bgp peer

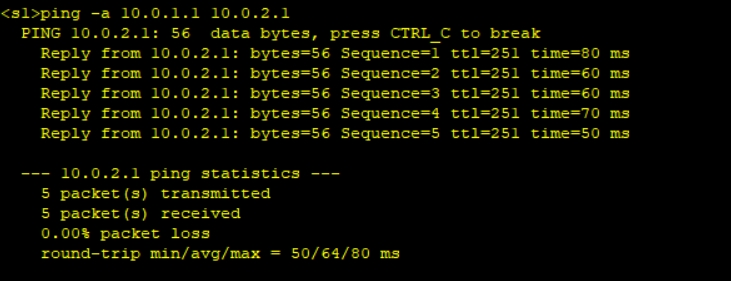

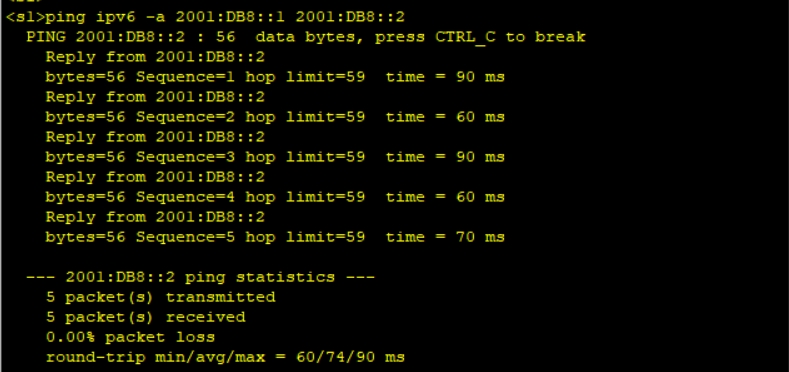

5.测试
