大型 WLAN 组网 AC 间漫游

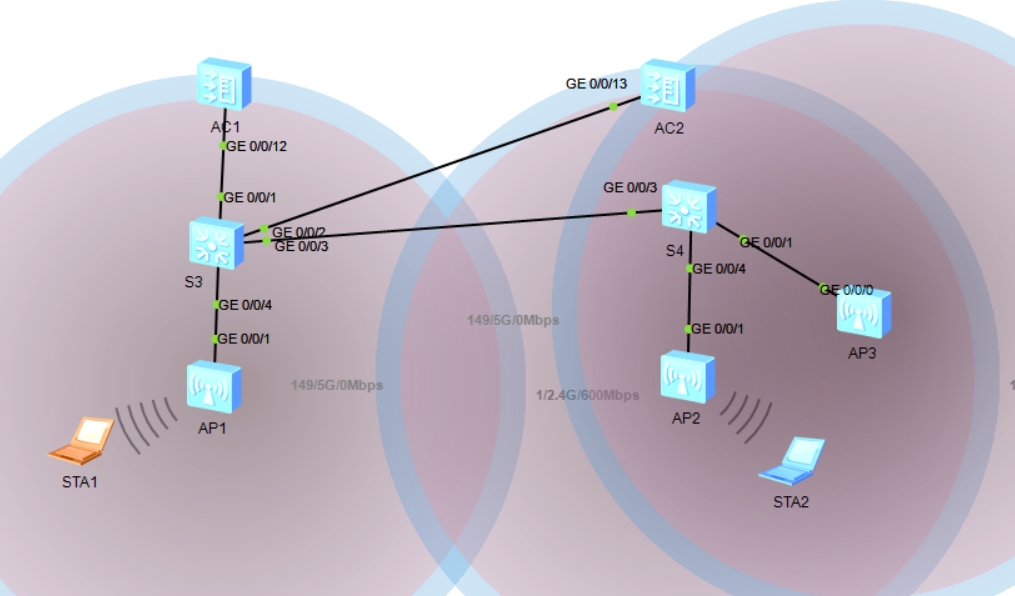

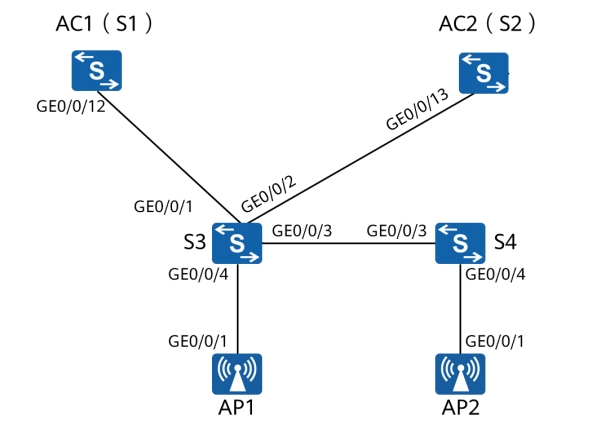

1.实验拓扑
 

 

2.实验目标
 实现通过配置漫游组实现 AC 间三层漫游
 阐明种 AP 上线的配置方法
 阐明 WLAN 配置的基本流程
3.关键技术
 3.1 关闭本实验中未使用的接口，开启交换机的 POE 供电功能。
 #开启 S3、S4 连接 AP 接口的 POE 供电功能
 [S3]interface GigabitEthernet 0/0/4
 [S3-GigabitEthernet0/0/4] poe enable 

 3.2 配置有线侧相关功能:S3 作为 AP 管理流量、无线终端业务流量的网关，AC1、AC2 使用 VLANIF 与 S3 的 VLANIF 进行三层通信
 [S3]ip pool ap1
 [S3-ip-pool-apl] gateway-list 10.0.10.1
 [S3-ip-pool-apl] network 10.0.10.0 mask 255.255.255.0
 [S3-ip-pool-apl] option 43 sub-option 3 ascii 10.0.100.254 【S3作为AP1组的dhcp server，要加上option 43让AP找到AC】
 [S3-ip-pool-ap1] quit
 [S37ip pool ap2
 [S3-ip-pool-ap2] gateway-list 10.0.20.1
 [S3-ip-pool-ap2] network 10.0.20.0 mask 255.255.255.0
 [S3-ip-poolap2] option 43 sub-option 3 ascii 10.0.200.254 【S3作为AP2组的dhcp server，要加上option 43让AP找到AC】
 [S3-ip-pool-ap2] quit 

 3.3 配置 AC1 上的 WLAN 业务，让 AP1 上线。
 AC1配置参照'构建基础WLAN实验' 

 3.4 配置 AC2 上的 WLAN 业务，让 AP2 上线
 AC1配置参照'构建基础WLAN实验' 

 3.5 在 AC1、AC2 上配置漫游组，实现 AC 间漫游
 配置三层漫游
 配置静态路由让 AC1、AC2 的 CAPWAP 源接口之间路由可达，在 AC1、AC2 上配置漫游组mobility，采用不指定漫游组服务器的方式。
 #配置静态路由
 [ACl]ip route-static 10.0.200.0 255.255.255.0 10.0.100.1
 [AC2] ip route-static 10.0.100.0 255.255.255.0 10.0.200.1
 #配置AC1
 [AC1] wlan
 [AC1-wlan-view] mobility-group name mobility
 [AC1-mc-mg-mobility] member ip-address 10.0.100.254
 [AC1-mc-mg-mobility] member ip-address 10.0.200.254
 在AC1上配置漫游组，漫游组名称为 mobility，并添加AC1和AC2 作为漫游组成员。
 #配置AC2
 [AC2] wlan
 [AC2 -wlan-view] mobility-group name mobility
 AC2-mc-mg-mobility] member ip-address 10.0.100.254
 AC2-mc-mg-mobility] member ip-address 10.0.200.254  

 #检查漫游组状态
 [AC1] display mobility-group name mobility
 #在 AC1 上查看无线终端信息
 [AC1] display station ssid roam
 #查看 AC 间漫游轨迹
 [AC2] display station roam-track sta-mac 5489-986f-73ad
