H3C 配置镜像端口抓包排错

1.简介

  配置H3C交换机的镜像端口，在镜像的目的端口抓包检查镜像是否配置成功
2.交换机配置与连接

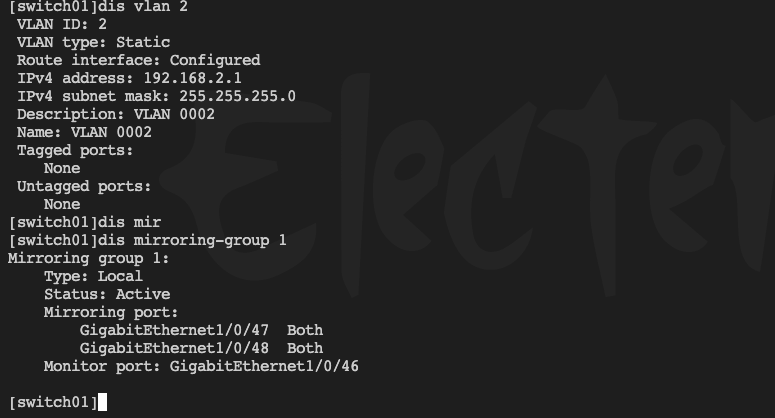

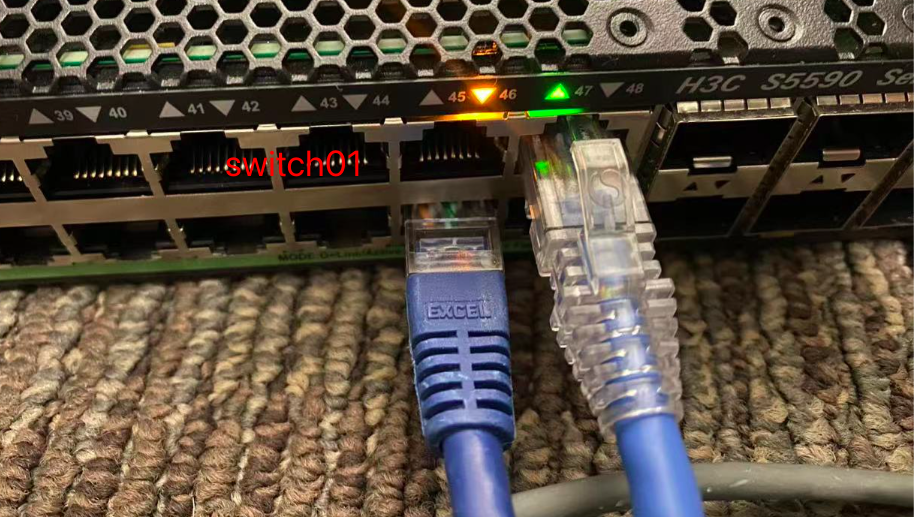

  两台交换机，一台switch01配置的g1/0/47和1/0/48配置为源镜像端口，1/0/46配置为目的镜像端口【接电脑】，另一台交换机switch02的g1/0/1连接switch01

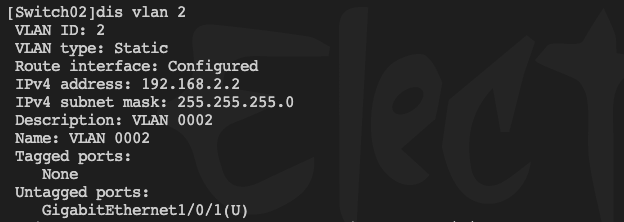

  的g1/0/47和1/0/48进行ping测试，创建vlan2，配置ip地址进行互ping，电脑通过wireshark抓包查看配置是否生效，mirror命令配置：
  1.创建镜像组
  mirroring-group group-id local]
  2.源端口
  mirroring-group group-id mirroring-port { both | inbound | outbound }
  3.目的端口
  mirroring-group group-id monitor-port { both | inbound | outbound }

  

  

  

  

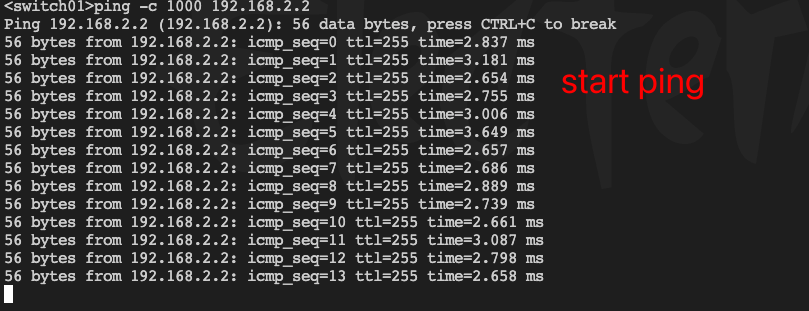

3.开始测试ping

  

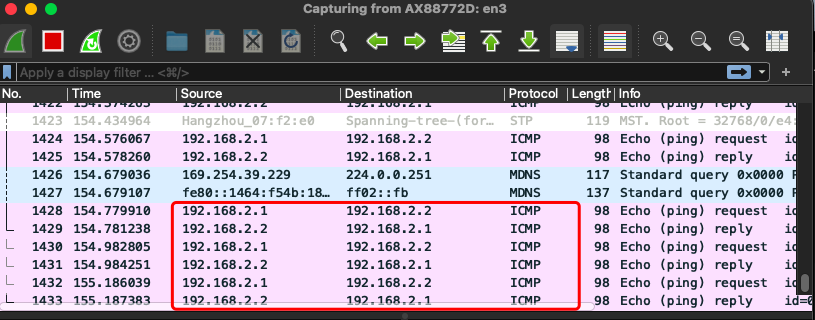

4.测试结果
