防火墙技术实验

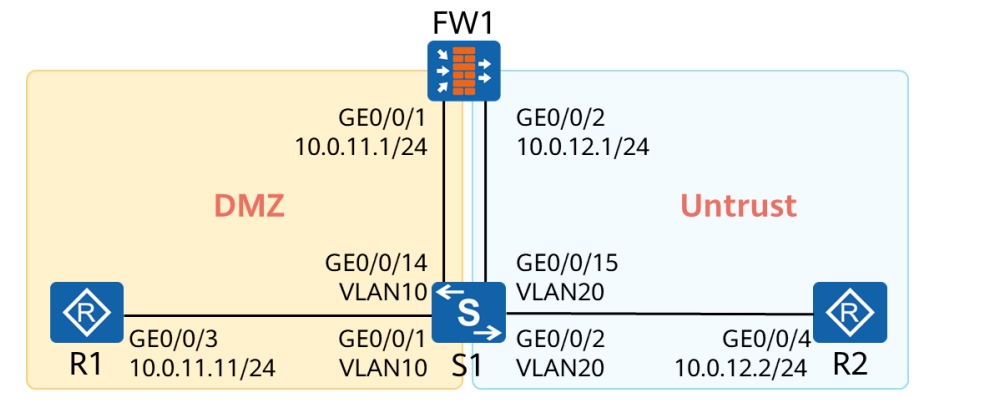

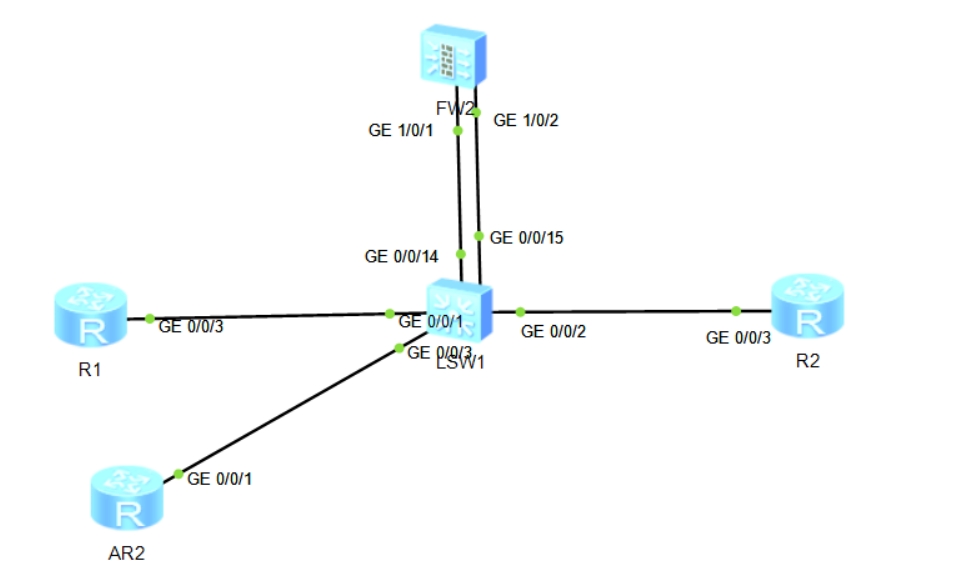

1.实验拓扑
 

 

2.实验目标
 安全策略原理
 实现通过命令行配置防火墙安全策略
 实现观察 Server-map 理解 NAT ALG 工作原理
3.关键技术
3.1 将接口加入到安全域，配置安全策略放通 local 区域到外部区域的访问。
防火墙的 Console 接口默认存在认证配置，默认账号密码为:admin/Admin@123，登录之后需要修改密码才可以正常登录。
#配置FW1 接口允许通过 ping 报文
[FWl] interface GigabitEthernet0/0/1
[FW1-GigabitEthernet0/0/1] service-manage ping permit
[FW1-GigabitEthernet0/0/1] quit
[FW1] interface GigabitEthernet0/0/2
[FW1-GigabitEthernet0/0/2] service-manage ping permit
[FW1-GigabitEthernet0/0/2] quit
防火墙的接口缺省开启 service-manage，service-manage 在接口层面进行安全把控，它决定用户是否能通过该接口管理/访问防火墙( 例如通过 ping、ssh、telnet、snmp 等方式)。
#将接口加入到安全域中
[FW1] firewall zone dmz
[FW1-zone-dmz] description DMZ
[FW1-zone-dmz] add interface GigabitEthernet0/0/1
[FW1-zone-dmz] quit
[FWl] firewall zone untrust
[FW1-zone-untrust] description Untrust
[FW1-zone-untrust] add interface GigabitEthernet0/0/2
[FW1-zone-untrust] quit
#创建安全策略规则 local to
[FW1] security-policy
[FWl-policy-security] rule name local
[FW1-policy-security-rule-local] source-zone local
[FW1-policy-security-rule-local] action permit


3.2 配置源 NAT、NAT Server。
配置源 NAT、NAT Server
配置NAPT 用于私网用户( R1) 访问 Interet，配置NAT Server 将 R1的 FTP 服务映射到公网。
#配置 NAT 地址池，配置时开启允许端口地址转换，实现公网地址复用
[FW1] nat address-group 1
[FW1-address-group-1] mode pat
[FW1-address-group-l] section 0 10.0.12.1 10.0.12.1
[FW1-address-group-1] quit
#配置源 NAT 策略，实现私网指定网段访问 Intermet 时自动进行源地址转换
[FW1] nat-policy
[FW1-policy-nat] rule name l
[FW1-policy-nat-rule-1] source-zone dmz
[FW1-policy-nat-rule-1] destination-zone untrust
[FW1-policy-nat-rule-17 source-address 10.0.11.0 24
[FW1-policy-nat-rule-17 action source-nat address-group 1
[FW1-policy-nat-rule-1] quit
#配置NAT Server 功能，创建静态映射，映射 R1的 FTP 服务
[FWl]nat server policy ftp protocol tcp global 10.0.12.1 ftp inside 10.0.11.11 ftp
#开启 FTP 协议的 NAT ALG 功能
[FWl] firewall zone dmz
[FW1-zone-dmz] detect ftp
[FW1-zone-dmz] quit
[FW1] firewall interzone dmz untrust
[FW1-interzone-dmz-untrust] detect ftp
[FW1-interzone-dmz-untrust] quit

3.3 配置安全策略，限制 Untrust、DMZ 区域之间的访问
#创建安全策略规则 DMZtoUntrust
[FW1] security-policy
[FW1-policy-security] rule name DMZtoUntrust
[FW1-policy-security-rule-DMZtoUntrust] source-zone dmz
[FW1-policy-security-rule-DMZtoUntrust] destination-zone untrust
[FW1-policy-security-rule-DMZtoUntrust] source-address 10.0.11.0 24FW1-policy-security-rule-DMZtoUntrust] action permit
#创建安全策略规则 Untrust DMZ
[FW1] security-policy
[FW1-policy-security-rule] rule name Untrust DMZ
[FW1-policy-security-rule-Untrust DMZ] source-zone untrust
[FW1-policy-security-rule-Untrust DMZ] destination-zone dmz
[FW1-policy-security-rule-Untrust DMZ destination-address 10.0.11.11 24
[FW1-policy-security-rule-Untrust DMZ] service ftp
[FW1-policy-security-rule-Untrust DMZ] action permit

3.4 查看 FW1 上 Untrust、DMZ 区域之间访问流量生成的会话表项。
#查看FWI 会话
[FW1] display firewall session table verbose destination global 10.0.12.2

3.5 在 R1 上开启 FTP 服务，R2 访问 R1的 FTP 服务，并通过 dir 命合进行 FTP 数据通道的传输，查看 FW1 上的 Server-map 表项。
#R1 上开启 FTP 服务
[Rl]FTP server enable 【一定要开启】
[Rl]aaa
[R1-aaa] local-user ftp service-type ftp
[R1-aaa] local-user ftp password cipher ftp
[R1-aaa] local-user ftp privilege level 15
[R1-aaal local-user ftp ftp-directory flash:
[R1-aaa] quit
#R2 访问 R1开启的 FTP 服务，注意是通过 FW1 上映射的地址进行访问
[R2] ftp 10.0.12.1

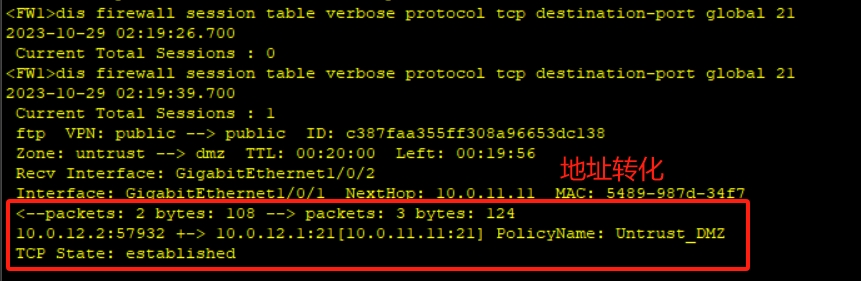

检查会话：
