DHCP中继实验

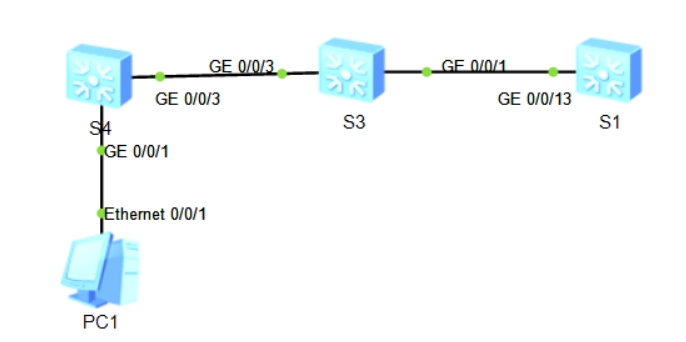

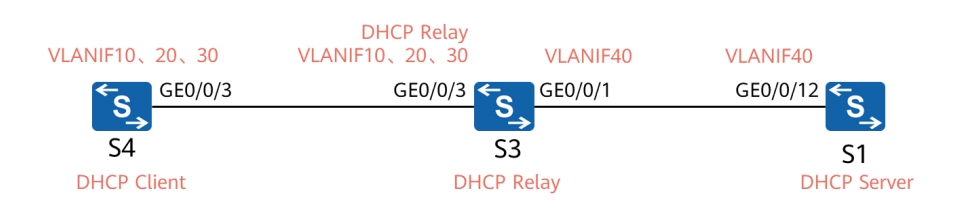

1.实验拓扑
 

 

2.实验目标
 实现部署 DHCP Relay 让终端动态获取IP 地址
 实现 DHCP 静态地址绑定配置
 分析 DHCP Relay 的 debug 信息
3.关键技术
3.1 配置 DHCP Server，创建地址池为终端分配地址，同时创建静态分配地址。
DHCP Server 配置
开启 DHCP 服务，配置全局地址池，同时为 S4 上的 VLANIF30 分配静态IP 地址
#开启 DHCP 服务
[S1] dhcp enable
#创建地址池 VLAN10，用于给 S4 的 VLANIF10 分配地址
[S1] ip pool vlan10
[S1-ip-pool-vlan10] gateway-list 10.0.10.3
[S1-ip-pool-vlan10] network 10.0.10.0 mask 255.255.255.0
[S1-ip-pool-vlan10] dns-list 10.0.10.3
#创建地址池 VLAN30，用于给 S4 的 VLANIF30 分配地址
[S1]] ip pool vlan30
[S1-ip-pool-vlan30] gateway-list 10.0.30.3
[S1-ip-pool-vlan30] network 10.0.30.0 mask 255.255.255.0
[S1-ip-pool-vlan30] dns-list 10.0.30.3
[S1-ip-pool-vlan30] quit
#在 S1 上为 S4的 VLANIF30 配置静态地址分配
[S1]ip pool vlan30
[S1-ip-pool-vlan30] static-bind ip-address 10.0.30.2 mac-address 4clf-cc49-4c7c
为其分配固定 IP 地址 10.0.30.2

#在 VLANIF40 接口下使能 DHCP Server
[S1]interface Vlanif 40
[S1-Vlanif40] dhcp select global

3.2 配置 DHCP Relay 设备，在接口下配置 DHCP Relay 所代理的 DHCP Server IP 地址。
#开启 DHCP 服务
[S3]dhcp enable
#在接口上配置 DHCP Relay，指定 DHCP Server
[S3linterface Vlanif10
[S3-Vlanif101 dhcp select relay
[S3-Vlanif10] dhcp relay server-ip 10.0.40.1
[S3-Vlanif10] quit
[S3Tinterface Vlanif20
[S3-Vlanif20] dhcp select relay
[S3-Vlanif20] dhcp relay server-ip 10.0.40.1
[S3-Vlanif20] quit
[S3 interface Vlanif30
[S3-Vlanif30] dhcp select relay
[S3-Vlanif30] dhcp relay server-ip 10.0.40.1
[S3-Vlanif30] quit

#检查：

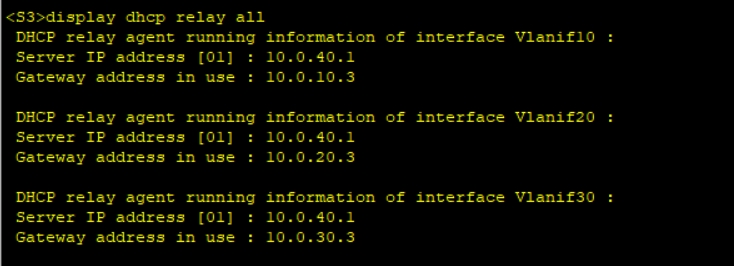

display dhcp relay all：
