Prometheus架构

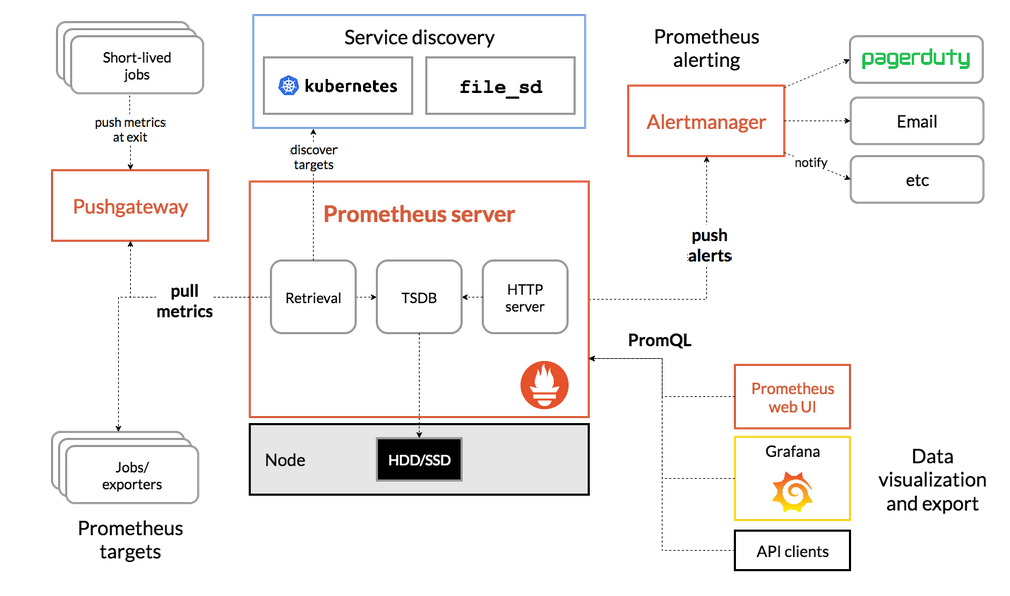

1.架构图：



2.组件：

 2.1 Prometheus Server

  a. Retrieval：发现目标，拉取metrics数据【从各个exporter和Pushgateway获取】

  b. TSDB：时序数据库，存储metrics、时间戳、值的数据

  c. Http server：推送告警信息给Alertmanager

2.2 Alertmanager：告警组件，用来使用各种途径进行告警信息推送

  a. 邮件

  b. 企业微信、钉钉

  c. pagerduty

  d. 其它告警途径

2.3 Grafana:第三方界面，可以通过PromQL语言访问Prometheus Server，展示Prometheus Server中的数据信息

2.4 exporter：收集信息的客户端，有：nginx、redis、mysql、node......服务器采取拉的形式获取数据

2.5 Pushgateway：有些设备或服务使用推的形式主动发送数据，会发到Pushgateway，再由Prometheus Server拉取

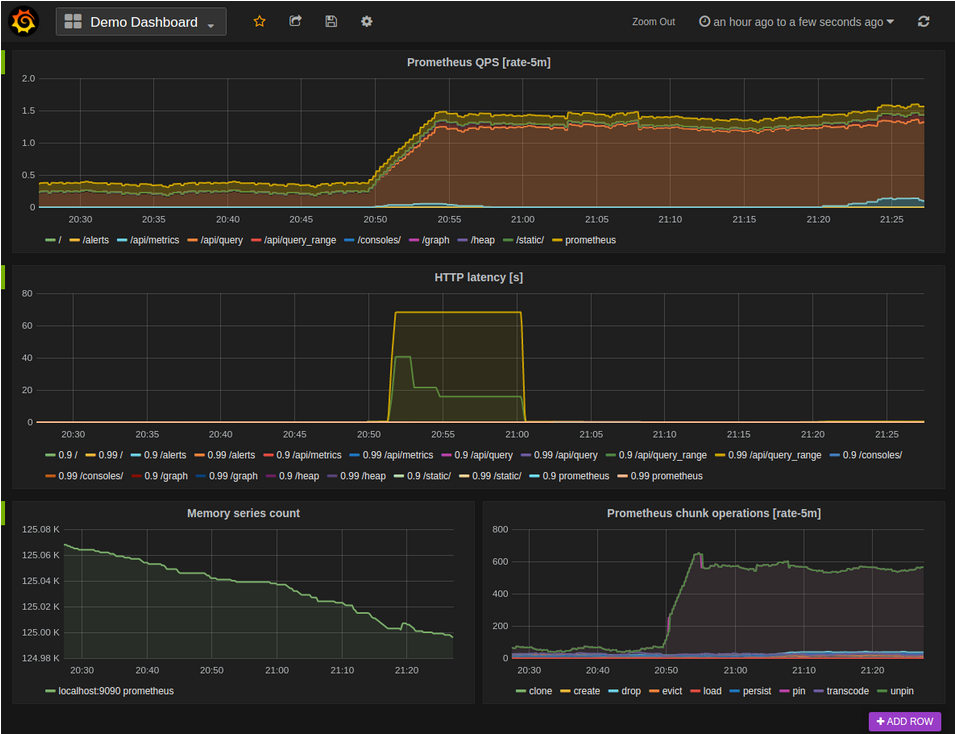

Grafana界面：
