LVS DR模式实施

 1.目的：内网客户端访问高扩展web服务器
 2.实验机器：一台Lvs服务器、两台web服务器、一台客户端，环境：服务器环境Centos7,关闭防火墙、selinux【为了实验方便】
 3.网络：同一内网,Lvs【192.168.1.20,vip:192.168.1.25】,两台web服务器主机号为21、22，客户IP同一内网

 4.配置Lvs服务器：

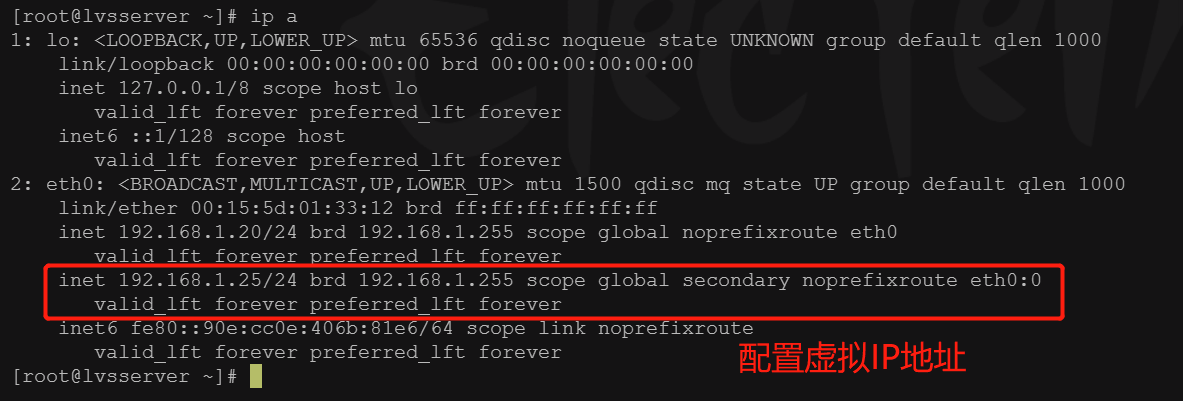

  4.1 配置网络：eth0【DIP】：192.168.1.20，虚拟机地址【VIP】：eth0:0 :192.168.1.25

 

  4.2 安装ipvsadm软件：yum install -y ipvsadm

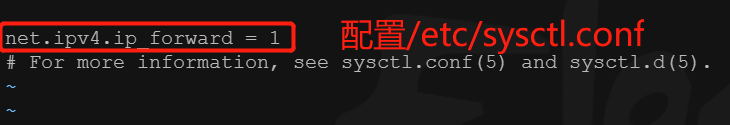

  4.3 配置/etc/sysctl.conf文件，添加：net.ipv4.ip_forward = 1

 

  4.4 添加ipvs规则：
  ipvsadm -A -t 192.168.1.25:80 -s rr
  ipvsadm -a -t 192.168.1.25:80 -r 192.168.1.21 -g
  ipvsadm -a -t 192.168.1.25:80 -r 192.168.1.22 -g

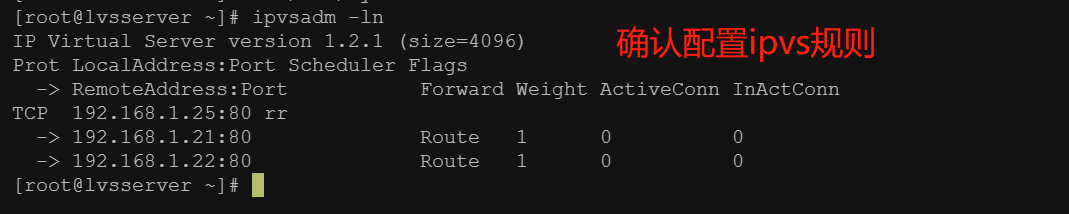

  4.5 查看规则情况：ipvsadm -ln

 

 5.配置web服务器(RS)：
  5.1 配置物理ip地址，物理网卡配置192.168.1.21与192.168.1.22
  5.2 配置回环地址：lo:0 192.168.1.25
  5.3 安装apache，yum instll httpd -y

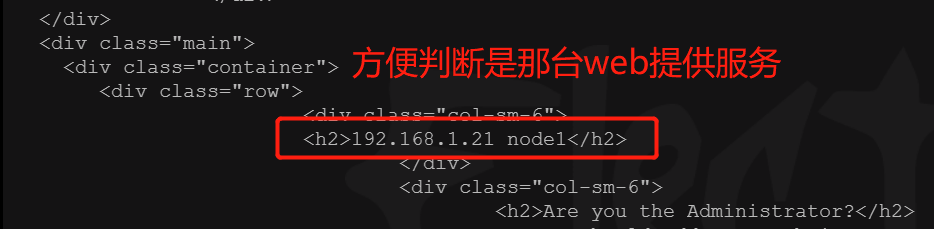

  5.4 修改index.html,方便测试哪台web服务器提供服务

 

  5.5 配值、测试httpd服务

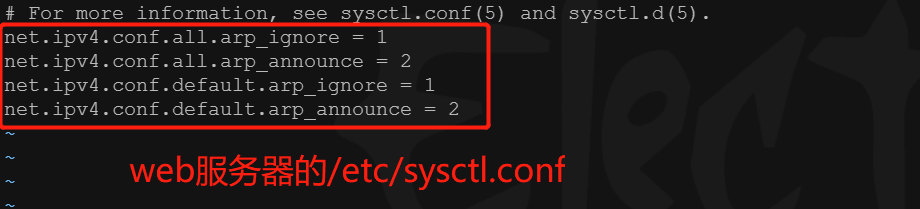

  5.6 配置/etc/sysctl.conf:
  net.ipv4.conf.all.arp_ignore = 1
  net.ipv4.conf.all.arp_announce = 2
  net.ipv4.conf.default.arp_ignore = 1
  net.ipv4.conf.default.arp_announce = 2

 

  退出编辑页面，sysctl -p让配置生效
  5.7 配置路由：route add -host 192.168.1.25 dev lo:0

 6.客户端访问192.168.1.25：

 

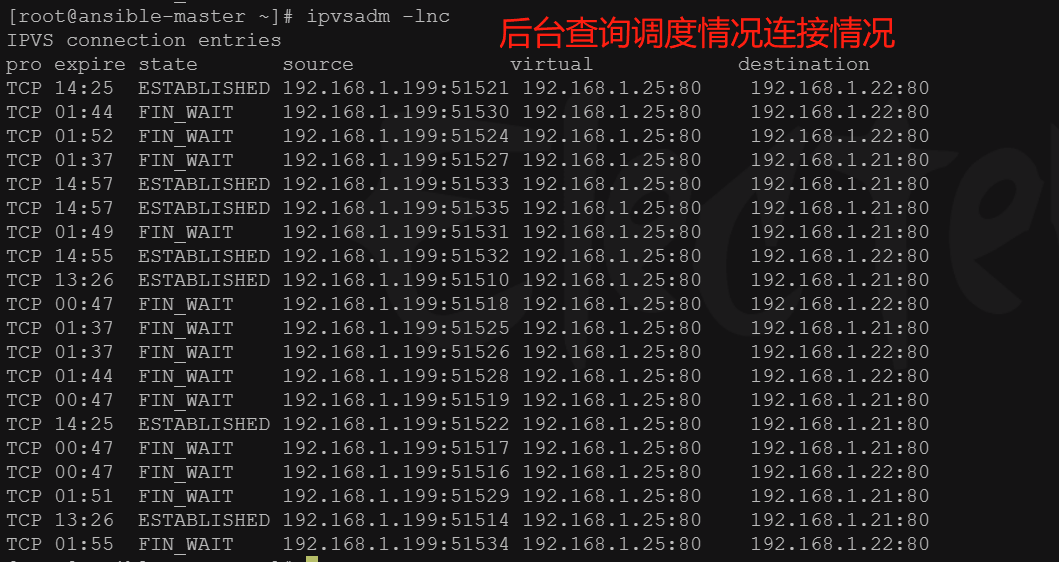

  6.1 查看后台链接情况：
